3: 2018, IEC 60099-4: 2014
a ČSN 50526-1: 2012, 50526-1: 2012. Provedením
a technickými parametry odpovídají omezovače přepětí řady
PSPI normám ČSN 60099-4 ed. vyžádání zašleme přesné údaje.20
OCHRANA
PROTI
ATMOSFÉRICKÉMU
A
SPÍNACÍMU
PŘEPĚTÍ
V
DC
SÍTÍCH
PSPI */20/IV omezovače přepětí určené pro ochranu měníren
a navazujících sítí elektrických trakčních soustav
před účinky atmosférických spínacích přepětí. průběhu provozu
nevyžadují žádnou údržbu. Funkční část omezovačů tvořena sloupcem
varistorů dimenzovaných trvalé provozní napětí UC
. Materiál
pláště vykazuje vysokou odolnost proti účinkům povrchových
svodových proudů elektrickému oblouku, hydrofobní
vlastnosti vykazuje vynikající odolnost proti povětrnostním
vlivům, znečištění záření. Používají se
k ochraně trakčních vedení, elektrické výstroje trolejbusů,
tramvají elektrických lokomotiv.

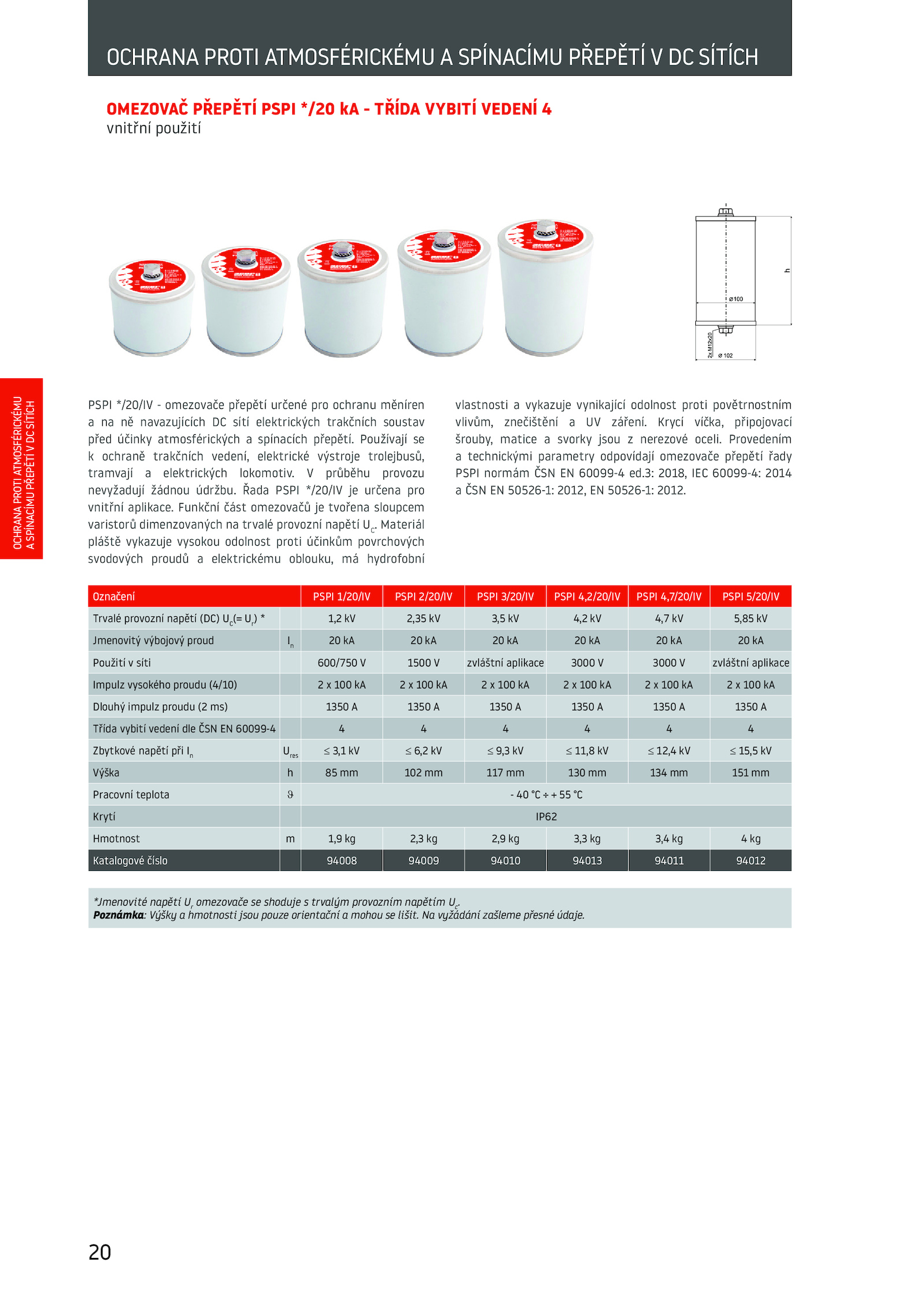

OMEZOVAČ PŘEPĚTÍ PSPI */20 TŘÍDA VYBITÍ VEDENÍ 4
vnitřní použití
*Jmenovité napětí Ur
omezovače shoduje trvalým provozním napětím Uc
. Řada PSPI */20/IV určena pro
vnitřní aplikace. Krycí víčka, připojovací
šrouby, matice svorky jsou nerezové oceli.
Označení PSPI 1/20/IV PSPI 2/20/IV PSPI 3/20/IV PSPI 4,2/20/IV PSPI 4,7/20/IV PSPI 5/20/IV
Trvalé provozní napětí (DC) UC
(= Ur
) 1,2 2,35 3,5 4,2 4,7 5,85 kV
Jmenovitý výbojový proud In
20 kA
Použití síti 600/750 1500 zvláštní aplikace 3000 3000 zvláštní aplikace
Impulz vysokého proudu (4/10) 100 100 100 100 100 100 kA
Dlouhý impulz proudu ms) 1350 1350 1350 1350 1350 1350 A
Třída vybití vedení dle ČSN 60099-4 4
Zbytkové napětí při In
Ures
≤ 3,1 6,2 9,3 11,8 12,4 15,5 kV
Výška 102 117 130 134 151 mm
Pracovní teplota °C
Krytí IP62
Hmotnost 1,9 2,3 2,9 3,3 3,4 kg
Katalogové číslo 94008 94009 94010 94013 94011 94012
OCHRANA PROTI ATMOSFÉRICKÉMU SPÍNACÍMU PŘEPĚTÍ SÍTÍCH
.
Poznámka: Výšky hmotnosti jsou pouze orientační mohou lišit
