Svodiče přepětí, omezovače přepětí, omezovače nízkého napětí

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Vydal: ACER VOLTAGE s.r.o. Autor: ACER VOLTAGE s.r.o.

Strana 5 z 39







Poznámky redaktora

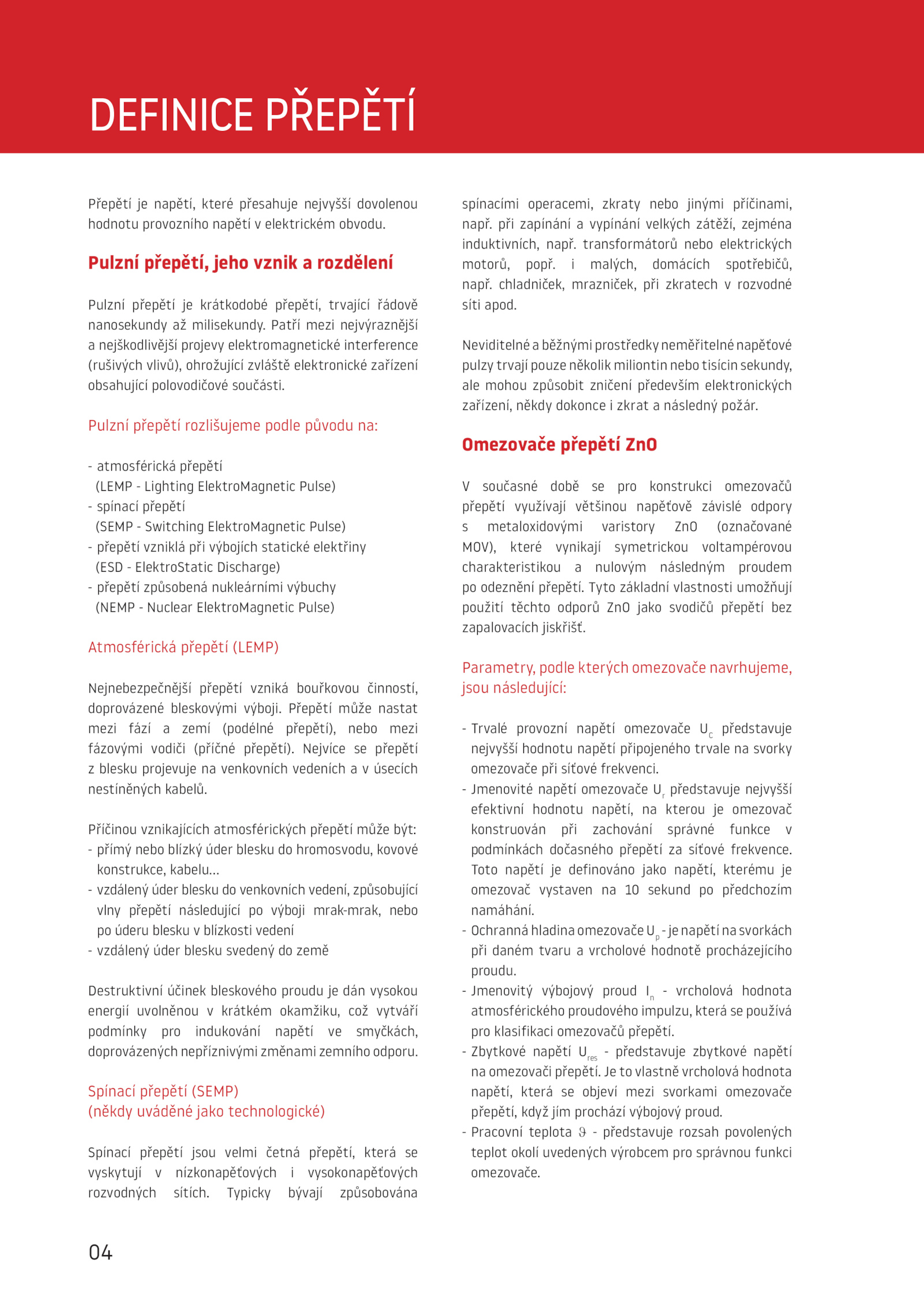

Pulzní přepětí, jeho vznik rozdělení Pulzní přepětí krátkodobé přepětí, trvající řádově nanosekundy milisekundy. Přepětí může nastat mezi fází zemí (podélné přepětí), nebo mezi fázovými vodiči (příčné přepětí). Patří mezi nejvýraznější a nejškodlivější projevy elektromagnetické interference (rušivých vlivů), ohrožující zvláště elektronické zařízení obsahující polovodičové součásti. Tyto základní vlastnosti umožňují použití těchto odporů ZnO jako svodičů přepětí bez zapalovacích jiskřišť. Příčinou vznikajících atmosférických přepětí může být: - přímý nebo blízký úder blesku hromosvodu, kovové konstrukce, kabelu… - vzdálený úder blesku venkovních vedení, způsobující vlny přepětí následující výboji mrak­ ‑mrak, nebo po úderu blesku blízkosti vedení - vzdálený úder blesku svedený země Destruktivní účinek bleskového proudu dán vysokou energií uvolněnou krátkém okamžiku, což vytváří podmínky pro indukování napětí smyčkách, doprovázených nepříznivými změnami zemního odporu. Toto napětí definováno jako napětí, kterému je omezovač vystaven sekund předchozím namáhání. Parametry, podle kterých omezovače navrhujeme, jsou následující: - Trvalé provozní napětí omezovače UC představuje nejvyšší hodnotu napětí připojeného trvale svorky omezovače při síťové frekvenci. Nejvíce přepětí z blesku projevuje venkovních vedeních úsecích nestíněných kabelů. Omezovače přepětí ZnO V současné době pro konstrukci omezovačů přepětí využívají většinou napěťově závislé odpory s metaloxidovými varistory ZnO (označované MOV), které vynikají symetrickou voltampérovou charakteristikou nulovým následným proudem po odeznění přepětí. - Pracovní teplota představuje rozsah povolených teplot okolí uvedených výrobcem pro správnou funkci omezovače. - Ochranná hladina omezovače Up - napětí svorkách při daném tvaru vrcholové hodnotě procházejícího proudu. malých, domácích spotřebičů, např. transformátorů nebo elektrických motorů, popř. chladniček, mrazniček, při zkratech rozvodné síti apod. vlastně vrcholová hodnota napětí, která objeví mezi svorkami omezovače přepětí, když jím prochází výbojový proud. DEFINICE PŘEPĚTÍ . - Zbytkové napětí Ures - představuje zbytkové napětí na omezovači přepětí. - Jmenovitý výbojový proud In - vrcholová hodnota atmosférického proudového impulzu, která používá pro klasifikaci omezovačů přepětí. Neviditelné běžnými prostředky neměřitelné napěťové pulzy trvají pouze několik miliontin nebo tisícin sekundy, ale mohou způsobit zničení především elektronických zařízení, někdy dokonce zkrat následný požár. - Jmenovité napětí omezovače Ur představuje nejvyšší efektivní hodnotu napětí, kterou omezovač konstruován při zachování správné funkce v podmínkách dočasného přepětí síťové frekvence. Pulzní přepětí rozlišujeme podle původu na: - atmosférická přepětí (LEMP - Lighting ElektroMagnetic Pulse) - spínací přepětí (SEMP - Switching ElektroMagnetic Pulse) - přepětí vzniklá při výbojích statické elektřiny (ESD - ElektroStatic Discharge) - přepětí způsobená nukleárními výbuchy (NEMP - Nuclear ElektroMagnetic Pulse) Atmosférická přepětí (LEMP) Nejnebezpečnější přepětí vzniká bouřkovou činností, doprovázené bleskovými výboji. Spínací přepětí (SEMP) (někdy uváděné jako technologické) Spínací přepětí jsou velmi četná přepětí, která se vyskytují nízkonapěťových vysokonapěťových rozvodných sítích.04 Přepětí napětí, které přesahuje nejvyšší dovolenou hodnotu provozního napětí elektrickém obvodu. Typicky bývají způsobována spínacími operacemi, zkraty nebo jinými příčinami, např. při zapínání vypínání velkých zátěží, zejména induktivních, např
