0
22
zkušebni proud
1__
10
měřeni teploty
měřeni
úbytku napětí
měřeni
úbytku napětí
≤10mm≤10mm

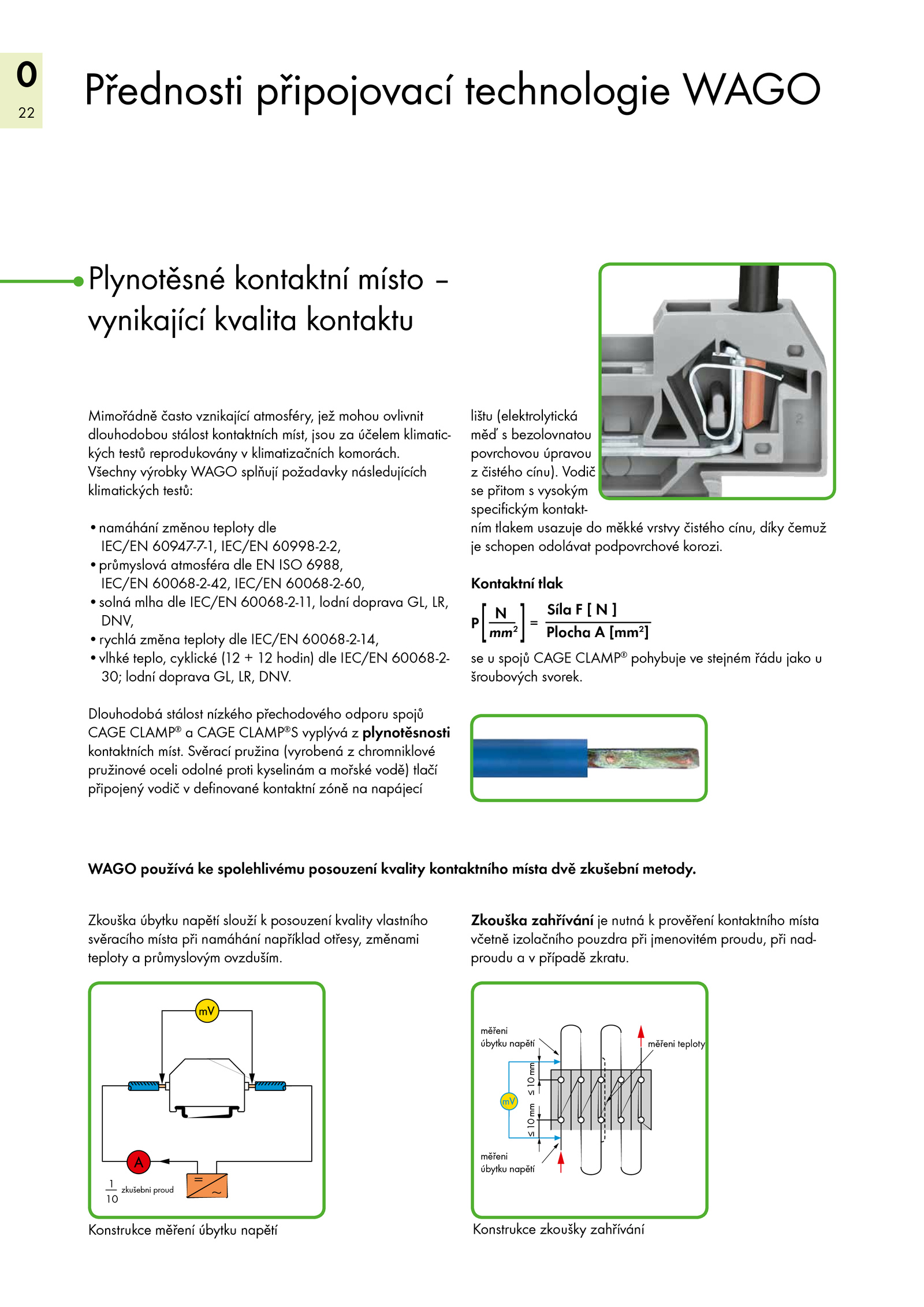

Přednosti připojovací technologie WAGO
Plynotěsné kontaktní místo –
vynikající kvalita kontaktu
Zkouška zahřívání nutná prověření kontaktního místa
včetně izolačního pouzdra při jmenovitém proudu, při nad-
proudu případě zkratu.
Všechny výrobky WAGO splňují požadavky následujících
klimatických testů:
• namáhání změnou teploty dle
IEC/EN 60947-7-1, IEC/EN 60998-2-2,
• průmyslová atmosféra dle ISO 6988,
IEC/EN 60068-2-42, IEC/EN 60068-2-60,
• solná mlha dle IEC/EN 60068-2-11, lodní doprava GL, LR,
DNV,
• rychlá změna teploty dle IEC/EN 60068-2-14,
• vlhké teplo, cyklické (12 hodin) dle IEC/EN 60068-2-
30; lodní doprava GL, LR, DNV.
Mimořádně často vznikající atmosféry, jež mohou ovlivnit
dlouhodobou stálost kontaktních míst, jsou účelem klimatic-
kých testů reprodukovány klimatizačních komorách.
Kontaktní tlak
se spojů CAGE CLAMP®
pohybuje stejném řádu jako u
šroubových svorek. Svěrací pružina (vyrobená chromniklové
pružinové oceli odolné proti kyselinám mořské vodě) tlačí
připojený vodič definované kontaktní zóně napájecí
WAGO používá spolehlivému posouzení kvality kontaktního místa dvě zkušební metody.
Zkouška úbytku napětí slouží posouzení kvality vlastního
svěracího místa při namáhání například otřesy, změnami
teploty průmyslovým ovzduším.
Dlouhodobá stálost nízkého přechodového odporu spojů
CAGE CLAMP®
a CAGE CLAMP®
S vyplývá plynotěsnosti
kontaktních míst. Vodič
se přitom vysokým
specifickým kontakt-
ním tlakem usazuje měkké vrstvy čistého cínu, díky čemuž
je schopen odolávat podpovrchové korozi.
N
mm2P =
Síla ]
Plocha [mm2
][ ]
Konstrukce zkoušky zahřívání
.
Konstrukce měření úbytku napětí
lištu (elektrolytická
měď bezolovnatou
povrchovou úpravou
z čistého cínu)
