Strana 70 z 216







Poznámky redaktora

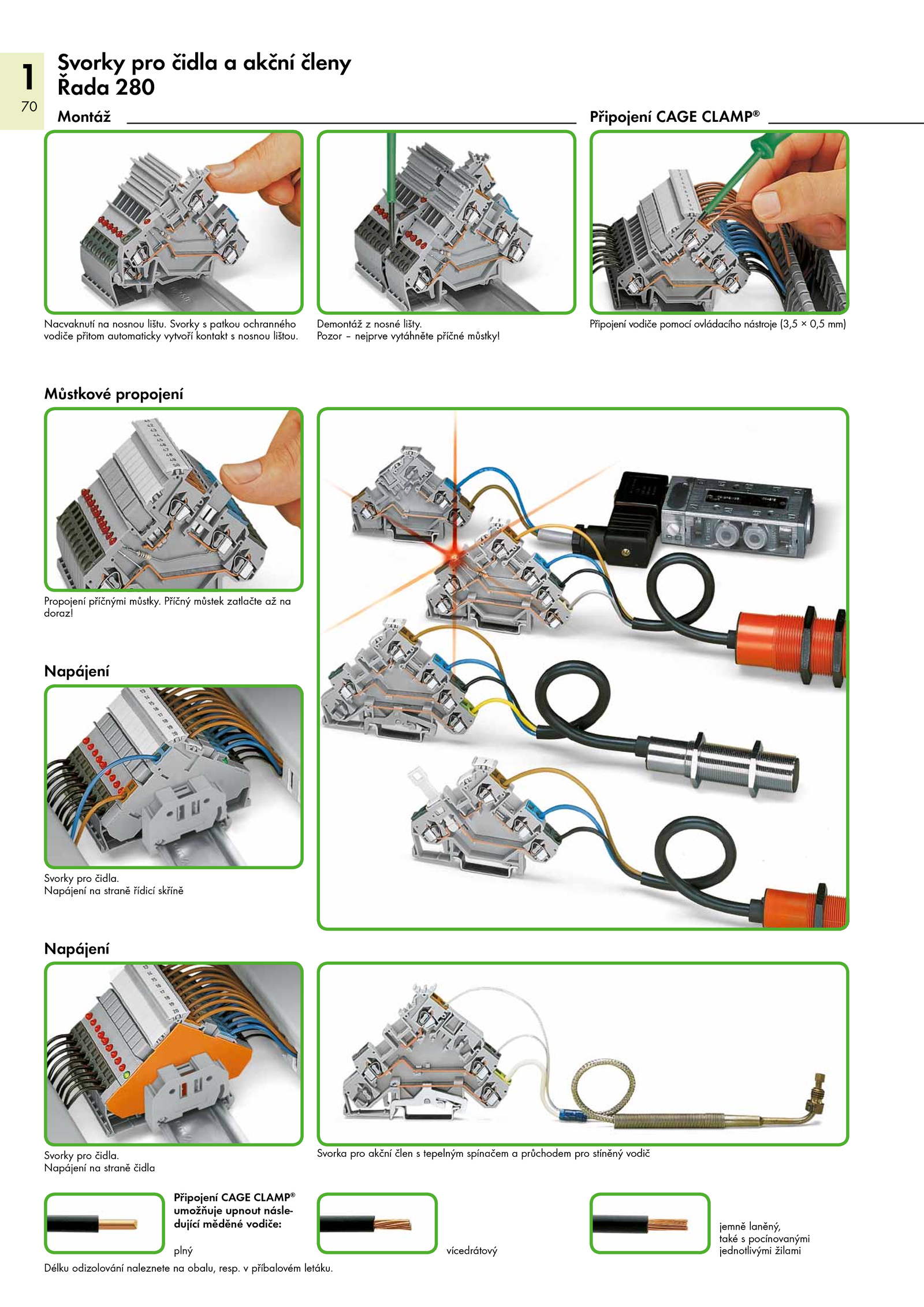

1 70 Délku odizolování naleznete obalu, resp. Pozor nejprve vytáhněte příčné můstky! Připojení vodiče pomocí ovládacího nástroje (3,5 0,5 mm) Svorka pro akční člen tepelným spínačem průchodem pro stíněný vodič . Napájení straně řídicí skříně Připojení CAGE CLAMP® umožňuje upnout násle- dující měděné vodiče: plný vícedrátový jemně laněný, také pocínovanými jednotlivými žilami Napájení Svorky pro čidla. Svorky pro čidla akční členy Řada 280 Montáž Připojení CAGE CLAMP® Nacvaknutí nosnou lištu. Můstkové propojení Propojení příčnými můstky. Napájení straně čidla Demontáž nosné lišty. Příčný můstek zatlačte na doraz! Napájení Svorky pro čidla. příbalovém letáku. Svorky patkou ochranného vodiče přitom automaticky vytvoří kontakt nosnou lištou
