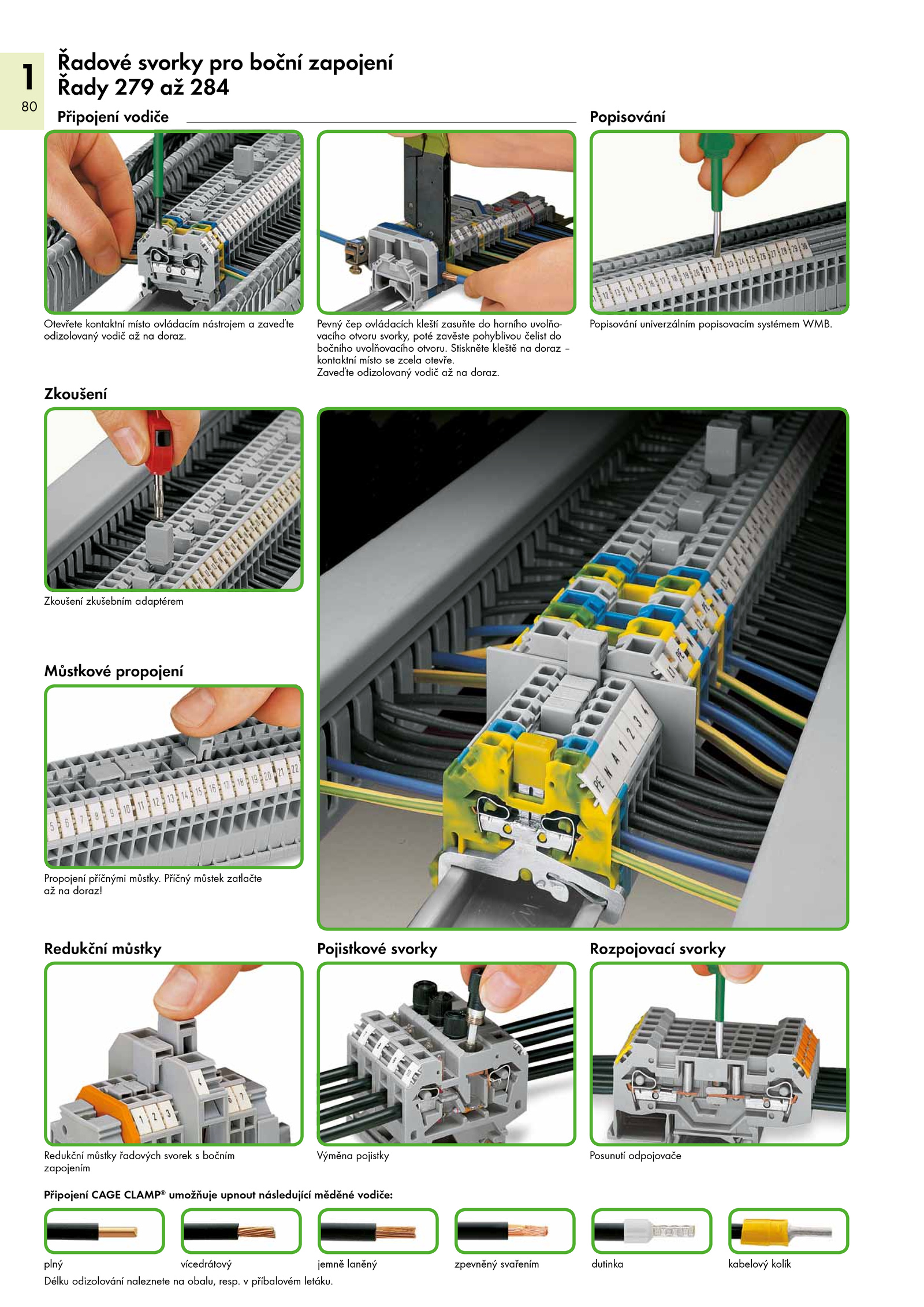

1 80 vícedrátový jemně laněný zpevněný svařením dutinka kabelový kolíkplný Řadové svorky pro boční zapojení Řady 279 284 Připojení vodiče Otevřete kontaktní místo ovládacím nástrojem zaveďte odizolovaný vodič doraz. Stiskněte kleště doraz – kontaktní místo zcela otevře. Příčný můstek zatlačte až doraz! Redukční můstky Redukční můstky řadových svorek bočním zapojením Pojistkové svorky Pevný čep ovládacích kleští zasuňte horního uvolňo- vacího otvoru svorky, poté zavěste pohyblivou čelist do bočního uvolňovacího otvoru. příbalovém letáku. Popisování univerzálním popisovacím systémem WMB. Zaveďte odizolovaný vodič doraz. . Rozpojovací svorky Připojení CAGE CLAMP® umožňuje upnout následující měděné vodiče: Zkoušení Popisování Výměna pojistky Posunutí odpojovače Délku odizolování naleznete obalu, resp. Zkoušení zkušebním adaptérem Můstkové propojení Propojení příčnými můstky
