Měřicí převodníky
0,08–2,5 mm2
„e“ 0,34–2,5 mm2
„f“
Napájení 16,8–31,2 V
Rozsah teplot: -25 +70 °C
Šířka modulu mm
L 0,37 palce
Měřicí převodníky
0,08–2,5 mm2
„e“ 0,34–2,5 mm2
„f“
Napájení 16,8–31,2 V
Rozsah teplot -25 +70 °C
Šířka modulu mm
L 0,37 palce
Měřicí převodníky
0,08–2,5 mm2
„e“ 0,34–2,5 mm2
„f“
Napájení 16,8–31,2 V
Rozsah teplot: minus °C
Šířka modulu mm
L 0,37 palce

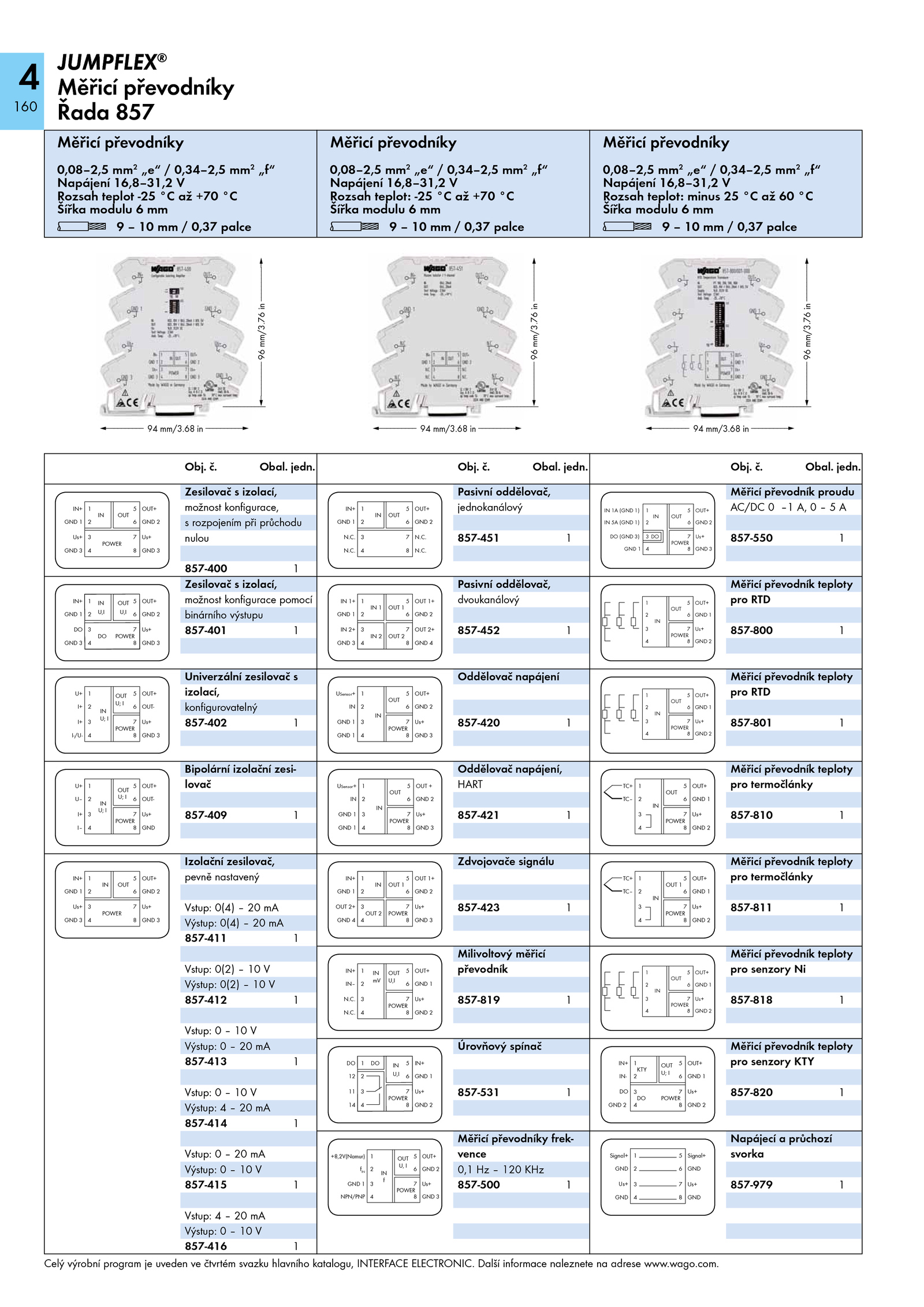

JUMPFLEX®
Měřicí převodníky
Řada 857
Zesilovač izolací,
možnost konfigurace,
s rozpojením při průchodu
nulou
857-400 1
Zesilovač izolací,
možnost konfigurace pomocí
binárního výstupu
857-401 1
Univerzální zesilovač s
izolací,
konfigurovatelný
857-402 1
Bipolární izolační zesi-
lovač
857-409 1
Izolační zesilovač,
pevně nastavený
Vstup: 0(4) mA
Výstup: 0(4) mA
857-411 1
Vstup: 0(2) V
Výstup: 0(2) V
857-412 1
Vstup: V
Výstup: mA
857-413 1
Vstup: V
Výstup: mA
857-414 1
Vstup: mA
Výstup: V
857-415 1
Vstup: mA
Výstup: V
857-416 1
Měřicí převodník proudu
AC/DC A
857-550 1
Měřicí převodník teploty
pro RTD
857-800 1
Měřicí převodník teploty
pro RTD
857-801 1
Měřicí převodník teploty
pro termočlánky
857-810 1
Měřicí převodník teploty
pro termočlánky
857-811 1
Měřicí převodník teploty
pro senzory Ni
857-818 1
Měřicí převodník teploty
pro senzory KTY
857-820 1
Napájecí průchozí
svorka
857-979 1
Pasivní oddělovač,
jednokanálový
857-451 1
Pasivní oddělovač,
dvoukanálový
857-452 1
Oddělovač napájení
857-420 1
Oddělovač napájení,
HART
857-421 1
Zdvojovače signálu
857-423 1
Milivoltový měřicí
převodník
857-819 1
Úrovňový spínač
857-531 1
Měřicí převodníky frek-
vence
0,1 120 KHz
857-500 1
