Svazek 1, systémy řadových svorek. Svazek 2, konektory a svorky na desky plošných spojů. Svazek 3, AUTOMATION. Svazek 4, INTERFACE ELECTRONIC. Svazek 5, konektorový systém WINSTA.
Poznámky redaktora
•Rozmanitost možných aplikací takřka
nekonečná.
•Hardwarová softwarová náročnost
se naproti tomu snižuje naprosté
minimum. dle 954-1, resp.3
140
II/O-LIGHTBUS
IEC 60870-5
MODBUS/TCP
MODBUS
CAL
13 14
C
D
B
A
750-402
13 14
C
D
B
A
750-504
C
D
0201 02
LINK
ACT
LINK
ACT
MS
NS
I/O
ETHERNET
B
A
750-871
W
12345678
ON
USR
1
2
13 14
C
D
B
A
750-476

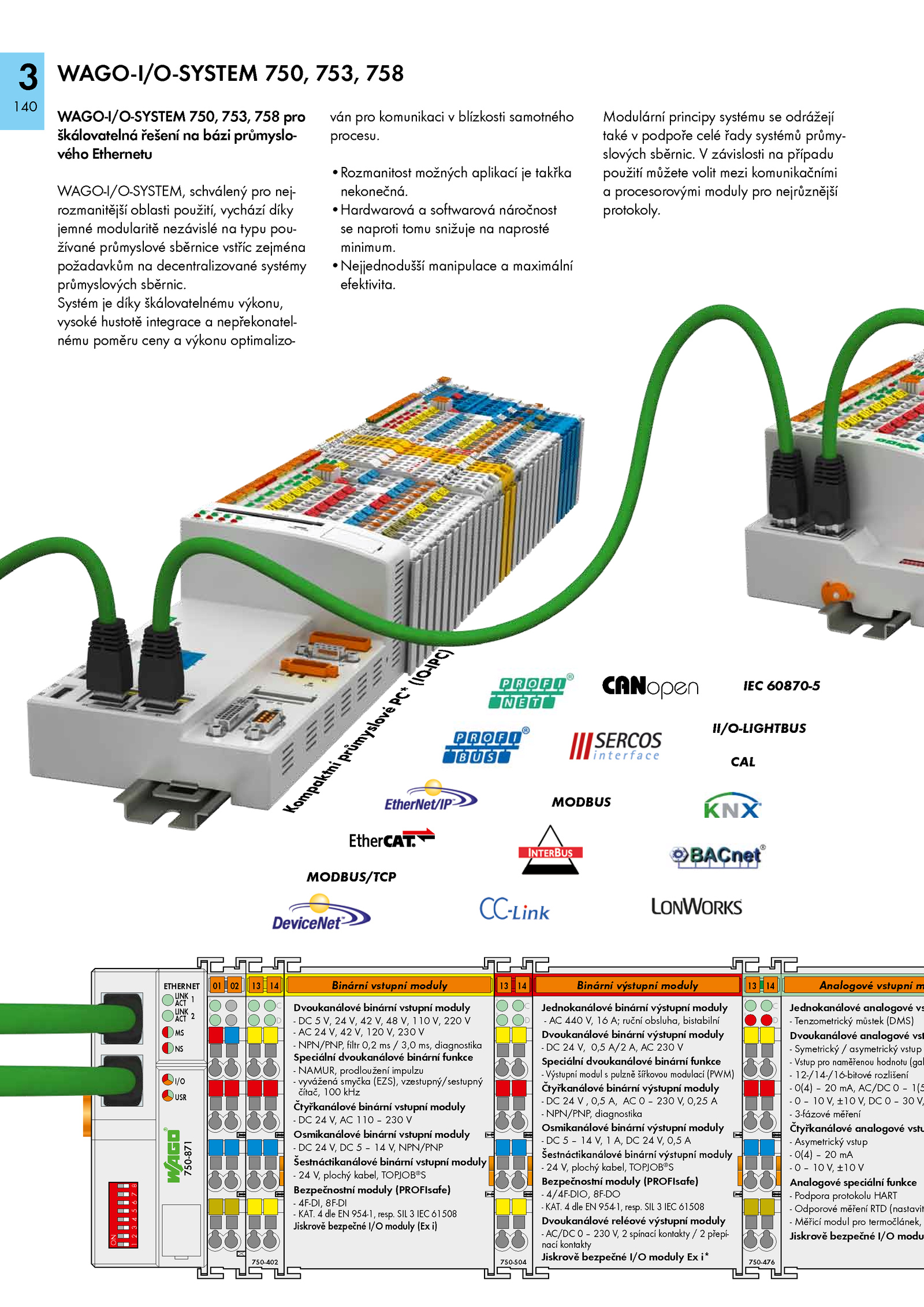

WAGO-I/O-SYSTEM 750, 753, 758
Binární vstupní moduly
Dvoukanálové binární vstupní moduly
- 110 220 V
- 120 230 V
- NPN/PNP, filtr 0,2 3,0 ms, diagnostika
Speciální dvoukanálové binární funkce
- NAMUR, prodloužení impulzu
- vyvážená smyčka (EZS), vzestupný/sestupný
čítač, 100 kHz
Čtyřkanálové binární vstupní moduly
- 110 230 V
Osmikanálové binární vstupní moduly
- NPN/PNP
Šestnáctikanálové binární vstupní moduly
- plochý kabel, TOPJOB®
S
Bezpečnostní moduly (PROFIsafe)
- 4F-DI, 8F-DI
- KAT.
•Nejjednodušší manipulace maximální
efektivita.
Binární výstupní moduly Analogové vstupní m
Jednokanálové binární výstupní moduly
- 440 ruční obsluha, bistabilní
Dvoukanálové binární výstupní moduly
- 0,5 A/2 230 V
Speciální dvoukanálové binární funkce
- Výstupní modul pulzně šířkovou modulací (PWM)
Čtyřkanálové binární výstupní moduly
- 0,5 230 0,25 A
- NPN/PNP, diagnostika
Osmikanálové binární výstupní moduly
- 0,5 A
Šestnáctikanálové binární výstupní moduly
- plochý kabel, TOPJOB®
S
Bezpečnostní moduly (PROFIsafe)
- 4/4F-DIO, 8F-DO
- KAT. SIL IEC 61508
Dvoukanálové reléové výstupní moduly
- AC/DC 230 spínací kontakty přepí-
nací kontakty
Jiskrově bezpečné I/O moduly i*
Jednokanálové analogové vs
- Tenzometrický můstek (DMS)
Dvoukanálové analogové vst
- Symetrický asymetrický vstup
- Vstup pro naměřenou hodnotu (gal
- 12-/14-/16-bitové rozlišení
- 0(4) mA, AC/DC 1(5
- ±10 V,
- 3-fázové měření
Čtyřkanálové analogové vstu
- Asymetrický vstup
- 0(4) mA
- ±10 V
Analogové speciální funkce
- Podpora protokolu HART
- Odporové měření RTD (nastavite
- Měřicí modul pro termočlánek,
Jiskrově bezpečné I/O modul
KompaktníprůmyslovéPC*(IO-IPC)
. dle 954-1, resp. SIL IEC 61508
Jiskrově bezpečné I/O moduly (Ex i)
WAGO-I/O-SYSTEM 750, 753, 758 pro
škálovatelná řešení bázi průmyslo-
vého Ethernetu
WAGO-I/O-SYSTEM, schválený pro nej-
rozmanitější oblasti použití, vychází díky
jemné modularitě nezávislé typu pou-
žívané průmyslové sběrnice vstříc zejména
požadavkům decentralizované systémy
průmyslových sběrnic. závislosti případu
použití můžete volit mezi komunikačními
a procesorovými moduly pro nejrůznější
protokoly.
Systém díky škálovatelnému výkonu,
vysoké hustotě integrace nepřekonatel-
nému poměru ceny výkonu optimalizo-
ván pro komunikaci blízkosti samotného
procesu.
Modulární principy systému odrážejí
také podpoře celé řady systémů průmy-
slových sběrnic
