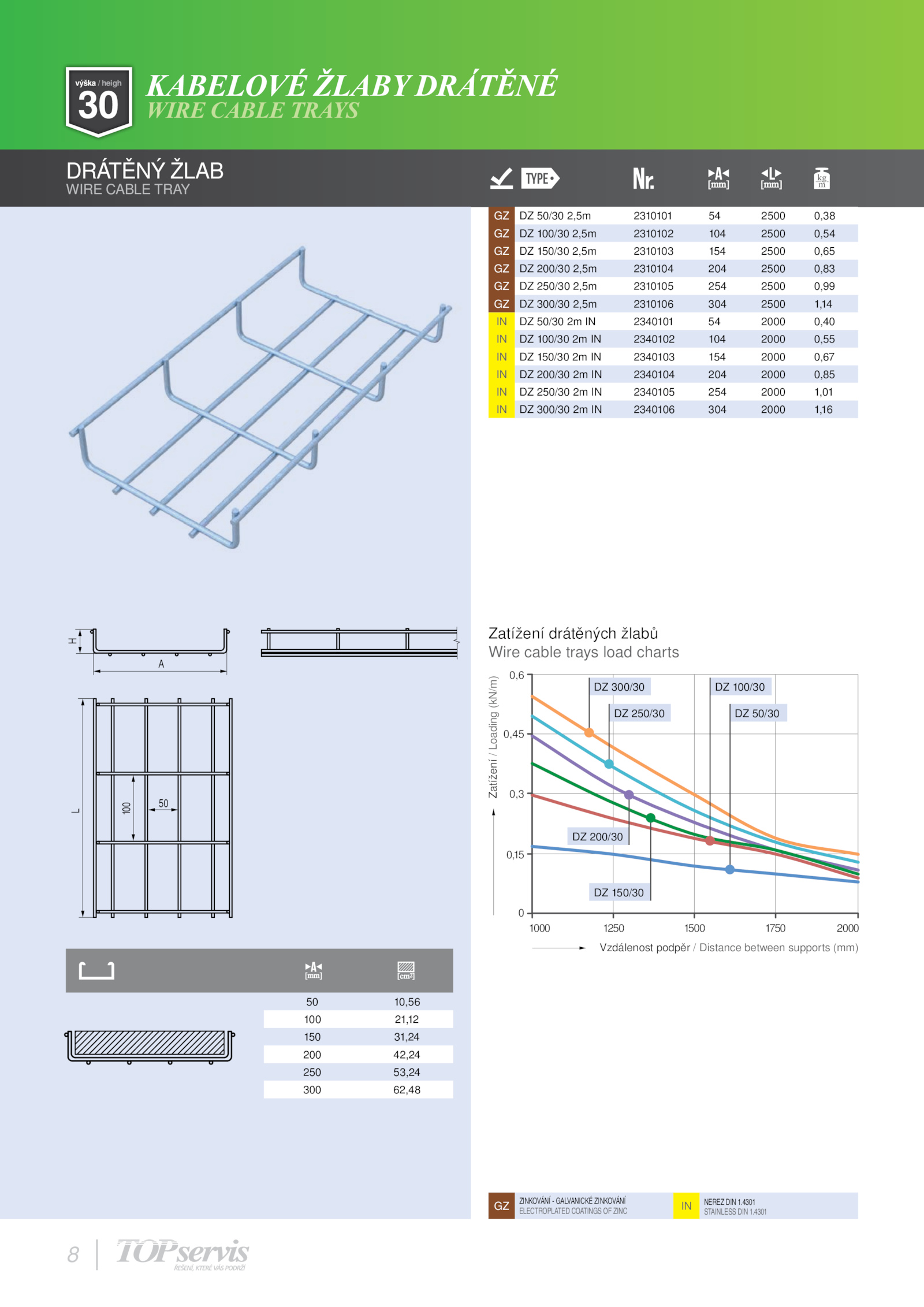

8 KABELOVÉ ŽLABY DRÁTĚNÉ WIRE CABLE TRAYS GZ ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ ELECTROPLATED COATINGS ZINC NEREZ DIN 1.4301 výška heigh 30 GZ 50/30 2,5m 2310101 2500 0,38 GZ 100/30 2,5m 2310102 104 2500 0,54 GZ 150/30 2,5m 2310103 154 2500 0,65 GZ 200/30 2,5m 2310104 204 2500 0,83 GZ 250/30 2,5m 2310105 254 2500 0,99 GZ 300/30 2,5m 2310106 304 2500 1,14 IN 50/30 2340101 2000 0,40 IN 100/30 2340102 104 2000 0,55 IN 150/30 2340103 154 2000 0,67 IN 200/30 2340104 204 2000 0,85 IN 250/30 2340105 254 2000 1,01 IN 300/30 2340106 304 2000 1,16 DRÁTĚNÝ ŽLAB WIRE CABLE TRAY 50 10,56 100 21,12 150 31,24 200 42,24 250 53,24 300 62,48 0,6 0,45 0,3 0,15 0 Zatížení / Loading (kN/m) 1000 1250 1500 1750 2000 Vzdálenost podpěr Distance between supports (mm) DZ 300/30 DZ 200/30 DZ 150/30 DZ 250/30 DZ 100/30 DZ 50/30 0,6 0,45 0,3 0,15 0 Zatížení / Loading (kN/m) 1000 1250 1500 1750 2000 DZ 300/50 DZ 200/50 DZ 150/50 DZ 250/50 DZ 100/50 DZ 50/50 DZ 500/50 DZ 400/50 Zatížení drátěných žlabů Wire cable trays load charts H A 100 50 DZ 35 L .4301 STAINLESS DIN 1
