30

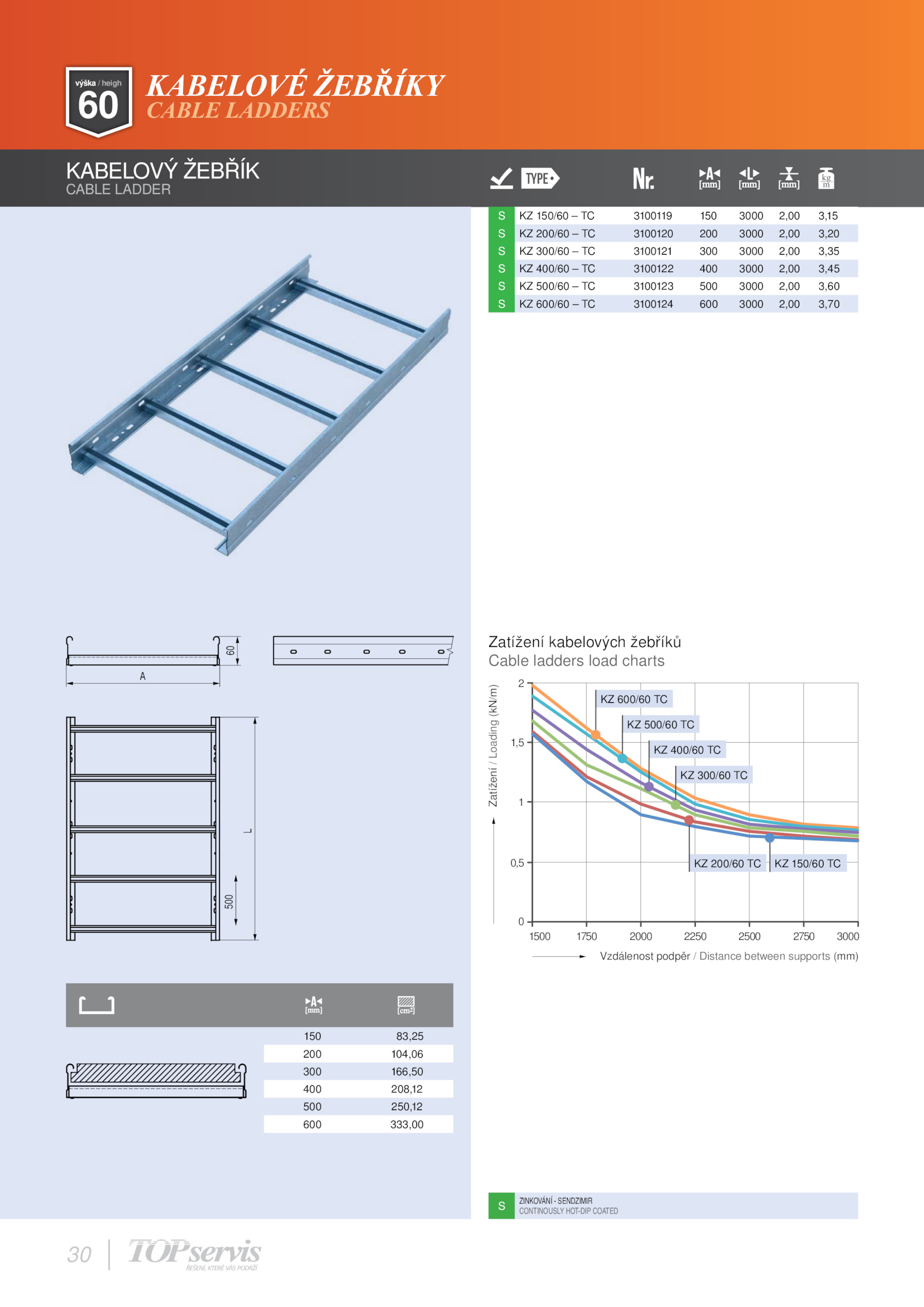

KABELOVÉ ŽEBŘÍKY
CABLE LADDERS
výška heigh
60
KABELOVÝ ŽEBŘÍK
CABLE LADDER
60
A
L
500
150 83,25
200 104,06
300 166,50
400 208,12
500 250,12
600 333,00
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/60
2000 2250 2500 2750
KZ 500/60
KZ 400/60
KZ 300/60
KZ 200/60 150/60
KZ 600/60 T
KZ 500/60 T
KZ 400/60 T
KZ 300/60 T
KZ 200/60 150/60 T
KZ 600/60 TC
KZ 500/60 TC
KZ 400/60 TC
KZ 300/60 TC
KZ 200/60 150/60 TC
KZ 600/110
KZ 500/110
KZ 400/110
KZ 300/110
KZ 200/110
Zatížení kabelových žebříků
Cable ladders load charts
S 150/60 3100119 150 3000 2,00 3,15
S 200/60 3100120 200 3000 2,00 3,20
S 300/60 3100121 300 3000 2,00 3,35
S 400/60 3100122 400 3000 2,00 3,45
S 500/60 3100123 500 3000 2,00 3,60
S 600/60 3100124 600 3000 2,00 3,70
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED
