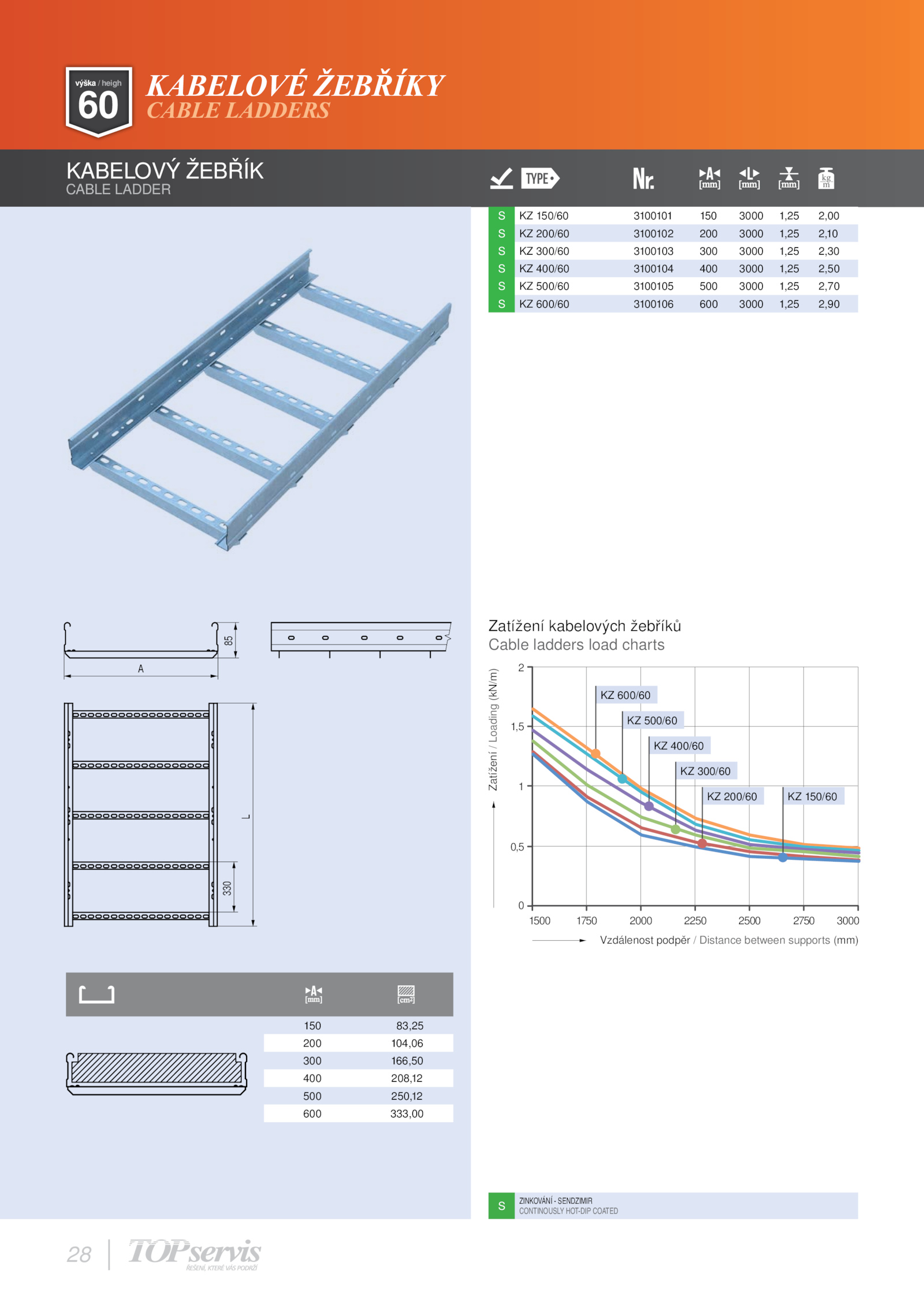

KABELOVÉ ŽEBŘÍKY
CABLE LADDERS
výška heigh
60
S 150/60 3100101 150 3000 1,25 2,00
S 200/60 3100102 200 3000 1,25 2,10
S 300/60 3100103 300 3000 1,25 2,30
S 400/60 3100104 400 3000 1,25 2,50
S 500/60 3100105 500 3000 1,25 2,70
S 600/60 3100106 600 3000 1,25 2,90
KABELOVÝ ŽEBŘÍK
CABLE LADDER
85
A
L
330
150 83,25
200 104,06
300 166,50
400 208,12
500 250,12
600 333,00
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
KZ 600/60
2000 2250 2500 2750
KZ 500/60
KZ 400/60
KZ 300/60
KZ 200/60 150/60
KZ 600/60 T
KZ 500/60 T
KZ 400/60 T
KZ 300/60 T
KZ 200/60 150/60 T
Zatížení kabelových žebříků
Cable ladders load charts
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED
