34

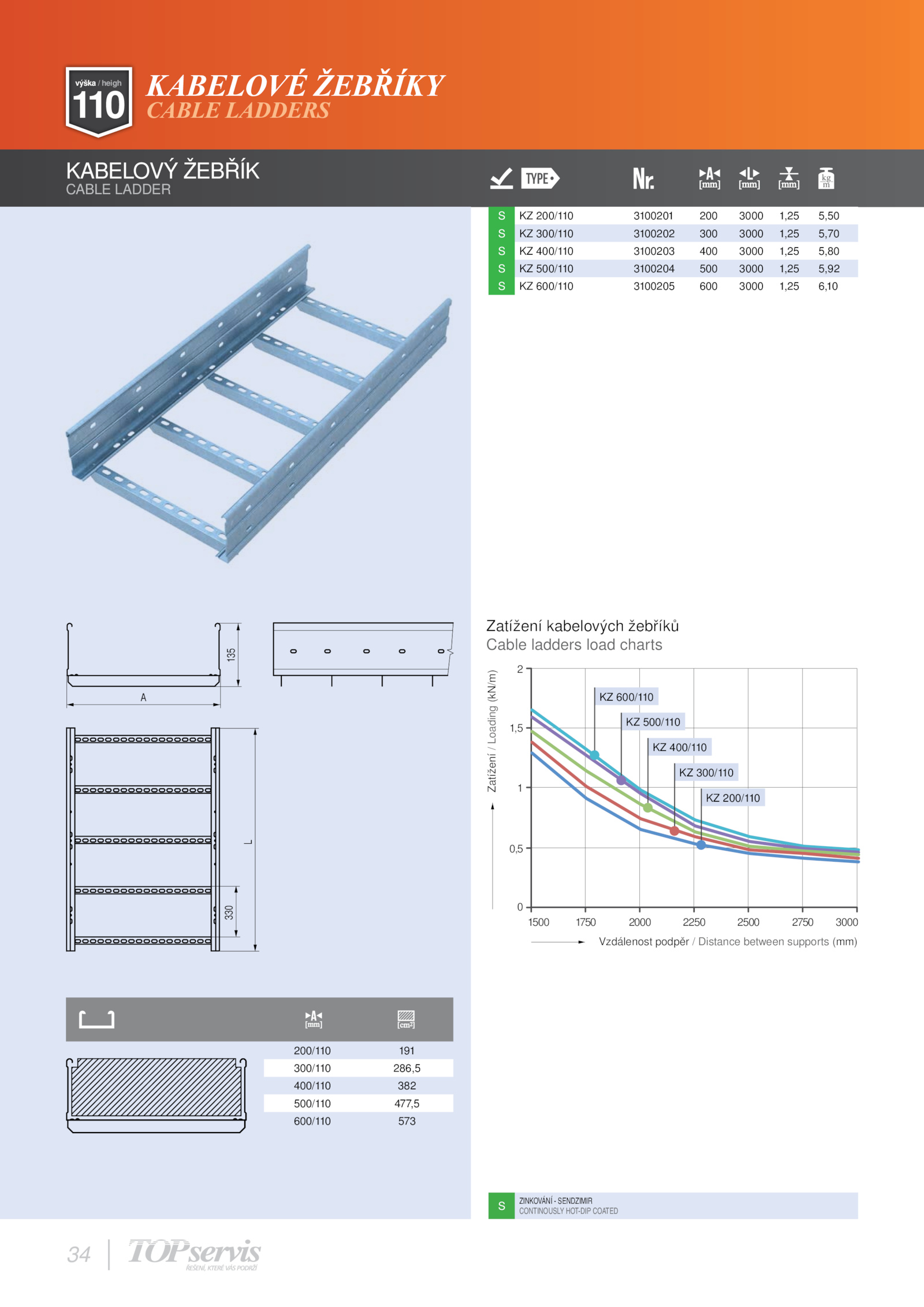

KABELOVÉ ŽEBŘÍKY
CABLE LADDERS
výška heigh
110
S 200/110 3100201 200 3000 1,25 5,50
S 300/110 3100202 300 3000 1,25 5,70
S 400/110 3100203 400 3000 1,25 5,80
S 500/110 3100204 500 3000 1,25 5,92
S 600/110 3100205 600 3000 1,25 6,10
KABELOVÝ ŽEBŘÍK
CABLE LADDER
135
A
L
330
200/110 191
300/110 286,5
400/110 382
500/110 477,5
600/110 573
3
2,25
1,5
0,75
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
2
1,5
1
0,5
0
Zatížení
/
Loading
(kN/m)
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
1,5
1
0,5
0
Zatížení
/
Loading
(kN/
1500 1750 3000
Vzdálenost podpěr Distance between supports (mm)
2000 2250 2500 2750
KZ 600/60 T
KZ 500/60 T
KZ 400/60 T
KZ 300/60 T
KZ 200/60 150/60 T
KZ 600/60 TC
KZ 500/60 TC
KZ 400/60 TC
KZ 300/60 TC
KZ 200/60 150/60 TC
KZ 600/110
KZ 500/110
KZ 400/110
KZ 300/110
KZ 200/110
KZ 600/110 T
KZ 500/110 T
KZ 400/110 T
KZ 300/110 T
KZ 200/110 T
Zatížení kabelových žebříků
Cable ladders load charts
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED
