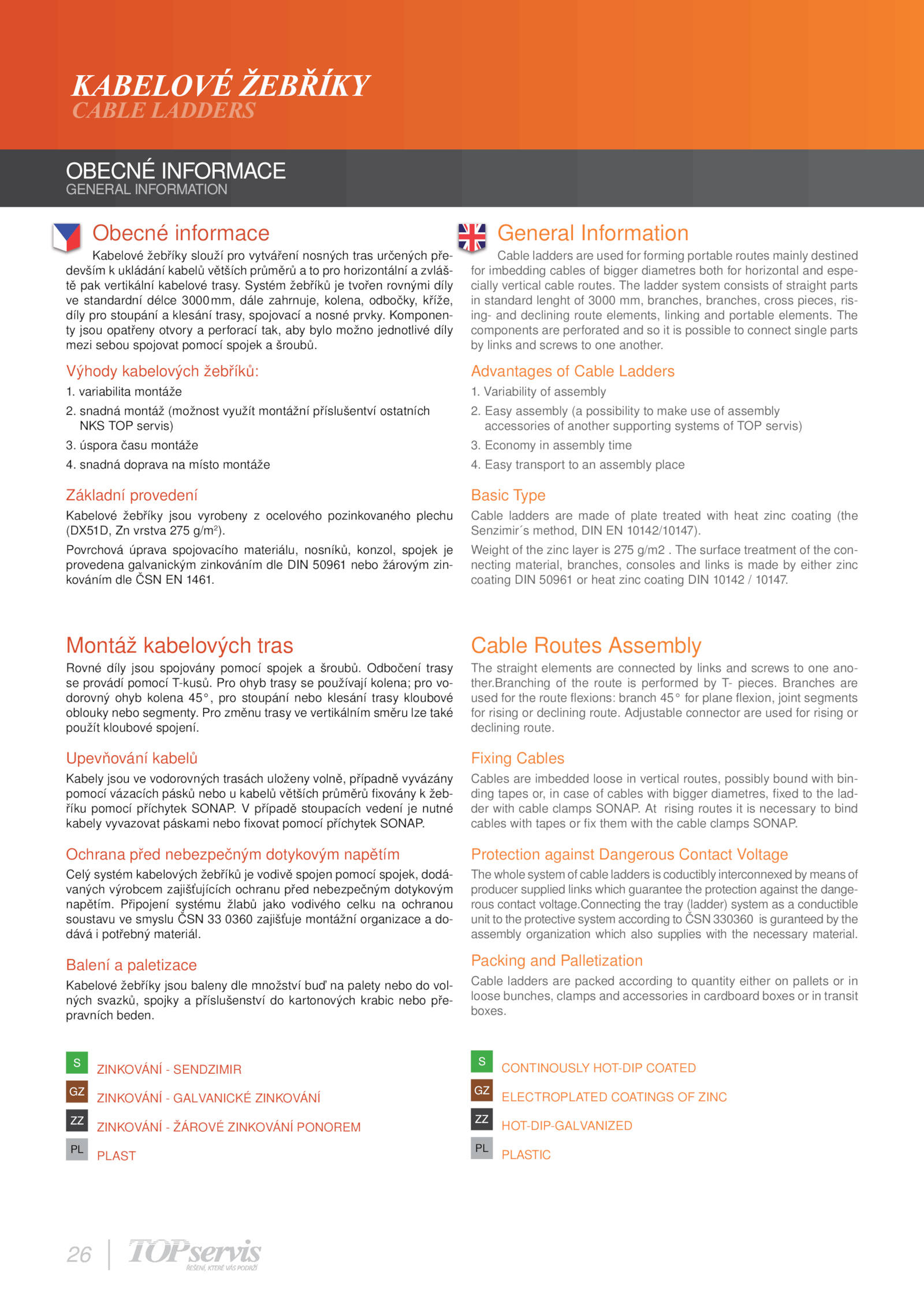

Systém žebříků tvořen rovnými díly ve standardní délce 3000mm, dále zahrnuje, kolena, odbočky, kříže, díly pro stoupání klesání trasy, spojovací nosné prvky. Pro ohyb trasy používají kolena; pro vo- dorovný ohyb kolena 45°, pro stoupání nebo klesání trasy kloubové oblouky nebo segmenty. The components are perforated and possible connect single parts by links and screws one another. variabilita montáže 2. Odbočení trasy se provádí pomocí T-kusů.Branching the route performed pieces. Cable Routes Assembly The straight elements are connected links and screws one ano- ther. snadná doprava místo montáže Základní provedení Kabelové žebříky jsou vyrobeny ocelového pozinkovaného plechu (DX51D, vrstva 275 g/m2 ). Economy assembly time 4. Upevňování kabelů Kabely jsou vodorovných trasách uloženy volně, případně vyvázány pomocí vázacích pásků nebo kabelů větších průměrů fixovány žeb- říku pomocí příchytek SONAP. snadná montáž (možnost využít montážní příslušentví ostatních NKS TOP servis) 3. Protection against Dangerous Contact Voltage The whole system cable ladders coductibly interconnexed means of producer supplied links which guarantee the protection against the dange- rous contact voltage. Výhody kabelových žebříků: 1. Branches are used for the route flexions: branch 45° for plane flexion, joint segments for rising declining route. Weight the zinc layer 275 g/m2 The surface treatment the con- necting material, branches, consoles and links made either zinc coating DIN 50961 heat zinc coating DIN 10142 10147. Easy transport assembly place Basic Type Cable ladders are made plate treated with heat zinc coating (the Senzimir´s method, DIN 10142/10147). Ochrana před nebezpečným dotykovým napětím Celý systém kabelových žebříků vodivě spojen pomocí spojek, dodá- vaných výrobcem zajišťujících ochranu před nebezpečným dotykovým napětím.26 KABELOVÉ ŽEBŘÍKY CABLE LADDERS OBECNÉ INFORMACE GENERAL INFORMATION Obecné informace Kabelové žebříky slouží pro vytváření nosných tras určených pře- devším ukládání kabelů větších průměrů pro horizontální zvláš- tě pak vertikální kabelové trasy. Packing and Palletization Cable ladders are packed according quantity either pallets in loose bunches, clamps and accessories cardboard boxes transit boxes. úspora času montáže 4. případě stoupacích vedení nutné kabely vyvazovat páskami nebo fixovat pomocí příchytek SONAP. rising routes necessary bind cables with tapes fix them with the cable clamps SONAP. Montáž kabelových tras Rovné díly jsou spojovány pomocí spojek šroubů. Easy assembly possibility make use assembly accessories another supporting systems TOP servis) 3. The ladder system consists straight parts in standard lenght 3000 mm, branches, branches, cross pieces, ris- ing- and declining route elements, linking and portable elements. Variability assembly 2. Balení paletizace Kabelové žebříky jsou baleny dle množství buď palety nebo vol- ných svazků, spojky příslušenství kartonových krabic nebo pře- pravních beden. Povrchová úprava spojovacího materiálu, nosníků, konzol, spojek je provedena galvanickým zinkováním dle DIN 50961 nebo žárovým zin- kováním dle ČSN 1461.Connecting the tray (ladder) system conductible unit the protective system according ČSN 330360 guranteed the assembly organization which also supplies with the necessary material. Komponen- ty jsou opatřeny otvory perforací tak, aby bylo možno jednotlivé díly mezi sebou spojovat pomocí spojek šroubů. Adjustable connector are used for rising or declining route. Připojení systému žlabů jako vodivého celku ochranou soustavu smyslu ČSN 0360 zajišťuje montážní organizace do- dává potřebný materiál. S CONTINOUSLY HOT-DIP COATED GZ ELECTROPLATED COATINGS ZINC ZZ HOT-DIP-GALVANIZED PL PLASTIC . Pro změnu trasy vertikálním směru lze také použít kloubové spojení. Advantages Cable Ladders 1. Fixing Cables Cables are imbedded loose vertical routes, possibly bound with bin- ding tapes or, case cables with bigger diametres, fixed the lad- der with cable clamps SONAP. S ZINKOVÁNÍ SENDZIMIR GZ ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ ZZ ZINKOVÁNÍ ŽÁROVÉ ZINKOVÁNÍ PONOREM PL PLAST General Information Cable ladders are used for forming portable routes mainly destined for imbedding cables bigger diametres both for horizontal and espe- cially vertical cable routes
