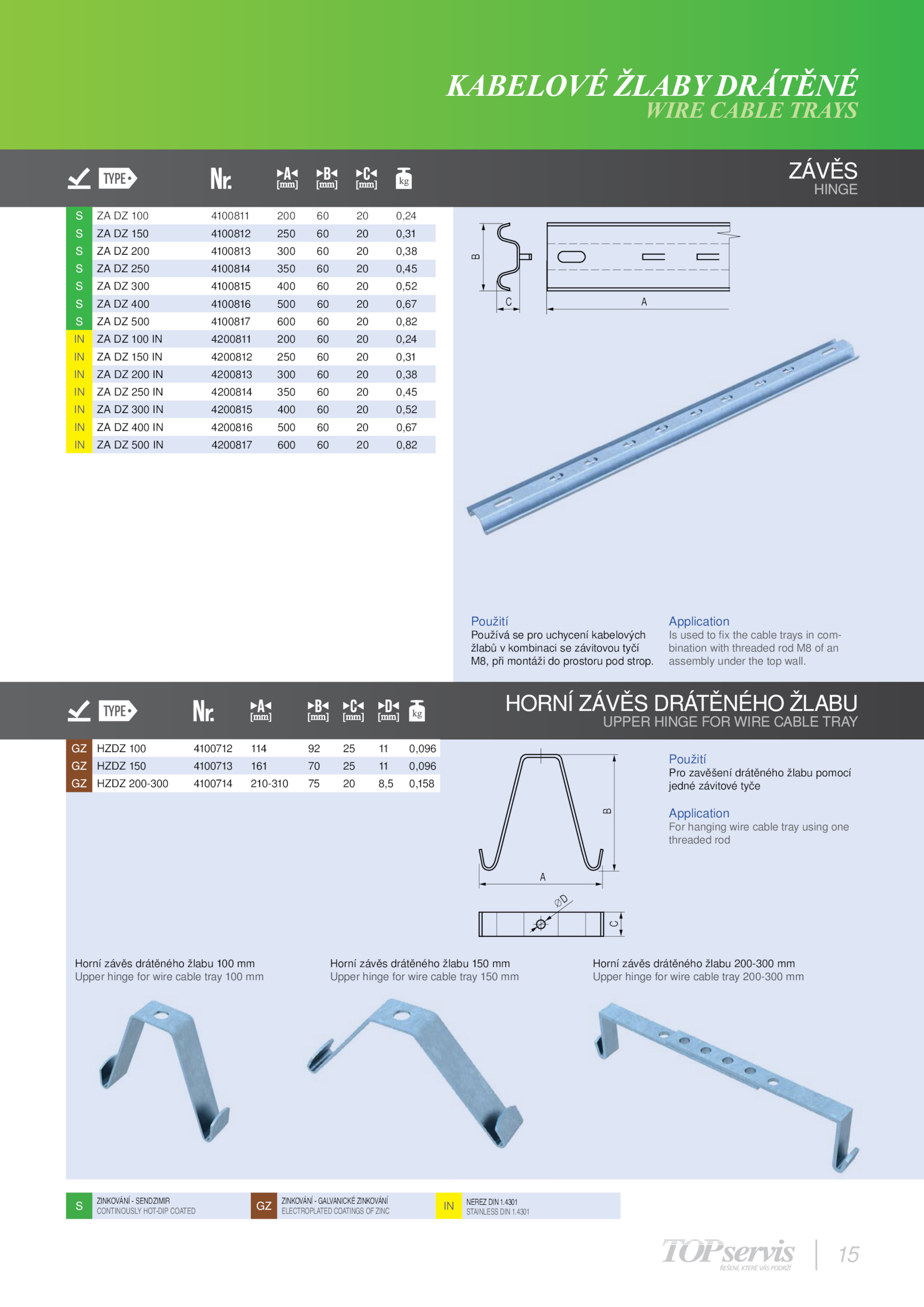

KABELOVÉ ŽLABY DRÁTĚNÉ
WIRE CABLE TRAYS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED GZ
ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ
ELECTROPLATED COATINGS ZINC NEREZ DIN 1.4301
STAINLESS DIN 1.
Použití
Pro zavěšení drátěného žlabu pomocí
jedné závitové tyče
Application
For hanging wire cable tray using one
threaded rod
GZ HZDZ 100 4100712 114 0,096
GZ HZDZ 150 4100713 161 0,096
GZ HZDZ 200-300 4100714 210-310 8,5 0,158
C
B
A
∅D
Horní závěs drátěného žlabu 100 mm
Upper hinge for wire cable tray 100 mm
Horní závěs drátěného žlabu 150 mm
Upper hinge for wire cable tray 150 mm
Horní závěs drátěného žlabu 200-300 mm
Upper hinge for wire cable tray 200-300 mm
.4301
HORNÍ ZÁVĚS DRÁTĚNÉHO ŽLABU
UPPER HINGE FOR WIRE CABLE TRAY
ZÁVĚS
HINGE
S 100 4100811 200 0,24
S 150 4100812 250 0,31
S 200 4100813 300 0,38
S 250 4100814 350 0,45
S 300 4100815 400 0,52
S 400 4100816 500 0,67
S 500 4100817 600 0,82
IN 100 4200811 200 0,24
IN 150 4200812 250 0,31
IN 200 4200813 300 0,38
IN 250 4200814 350 0,45
IN 300 4200815 400 0,52
IN 400 4200816 500 0,67
IN 500 4200817 600 0,82
ZAVĚS DZ
A
C
B
Použití
Používá pro uchycení kabelových
žlabů kombinaci závitovou tyčí
M8, při montáži prostoru pod strop.
Application
Is used fix the cable trays com-
bination with threaded rod an
assembly under the top wall
