... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
Z vnitřní strany jsou vyznačeny prostory pro vyvrtání otvorů pro možnost měření napětí, viz obrázek.
Vyvrtáním otvorů dojde porušení krytí IP40 přední strany.
Na kryt svorek mohou být nainstalovány izolační přepážky pro udržení povrchových vzdáleností.
3VA9221-0WF30
Vyznačené prostory pro otvory
Pro Počet Pro jističe Objednací Hmotnost Balení
pólů kód [kg] [ks]
Jističe pevném
provedení
2 3VA10, 3VA11 3VA9111-0WF20 0,102 1
3
3VA10, 3VA11 3VA9111-0WF30 0,146 1
3VA12 3VA9211-0WF30 0,139 1
3VA20, 3VA21, 3VA22 3VA9221-0WF30 0,147 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WF30 0,217 1
4
3VA10, 3VA11 3VA9111-0WF40 0,187 1
3VA12 3VA9211-0WF40 0,170 1
3VA20, 3VA21, 3VA22 3VA9221-0WF40 0,177 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WF40 0,270 1
Odnímatelná/výsuvná
zařízení
3
3VA10, 3VA11 3VA9153-0KB04 0,144 1
3VA12 3VA9253-0KB04 0,142 1
3VA20, 3VA21, 3VA22 3VA9163-0KB04 0,151 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9353-0KB04 0,220 1
4
3VA10, 3VA11 3VA9154-0KB04 0,184 1
3VA12 3VA9254-0KB04 0,175 1
3VA20, 3VA21, 3VA22 3VA9164-0KB04 0,195 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9354-0KB04 0,268 1
Příslušenství 3VA 000 Připojovací sady
.
Skládají dvou částí:
– přední část krytu
– zadní izolační desky.
Používají kombinaci s:
– blokovými svorkami pro větší průřezy (součást dodávky)
– blokovými svorkami pro kabelů (součást dodávky)
– předními přívody prodlouženými, vertikálními.Kompaktní jističe 3VA MO1-2020-CZ
C
C76

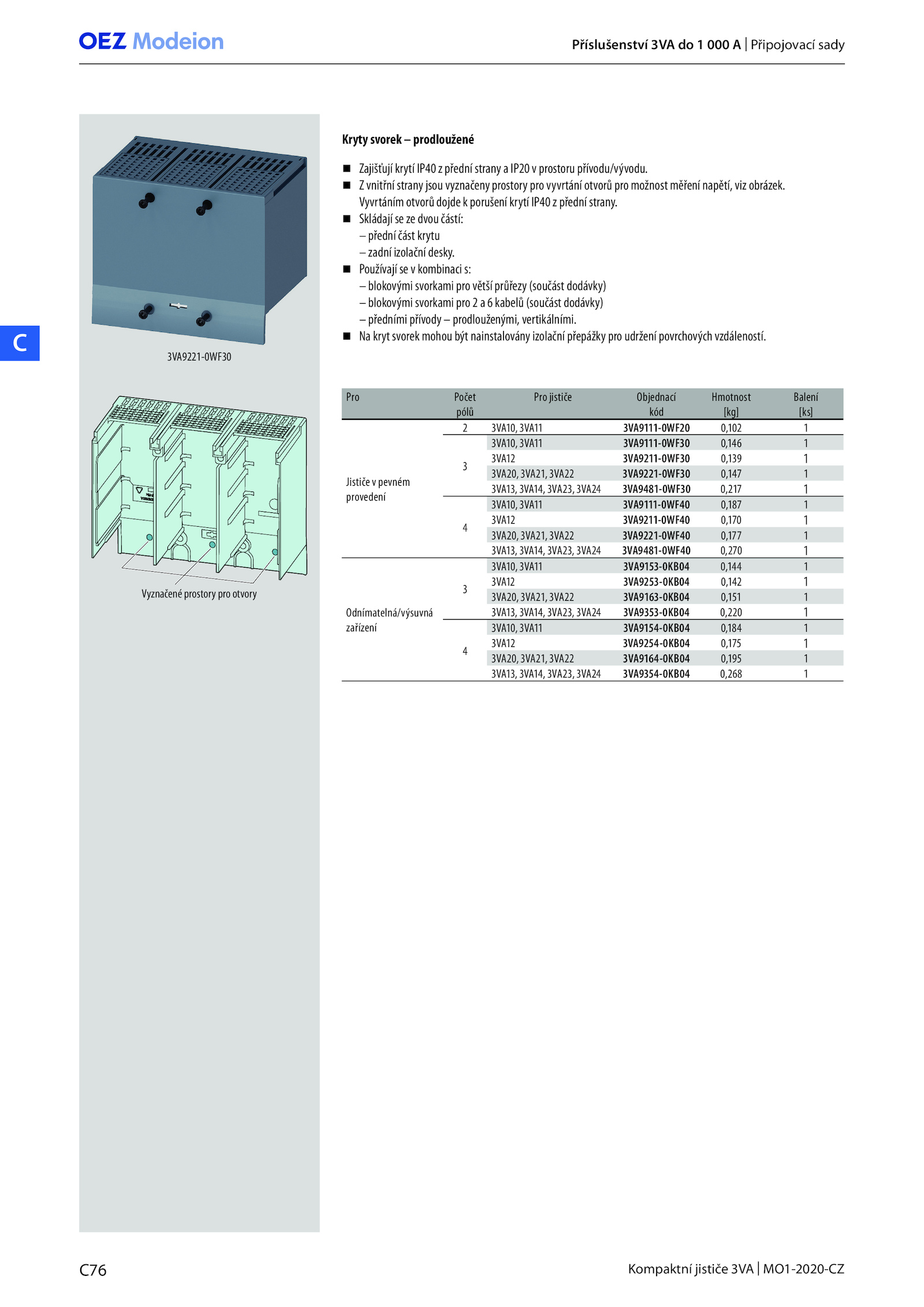

Kryty svorek prodloužené
Zajišťují krytí IP40 přední strany IP20 prostoru přívodu/vývodu
