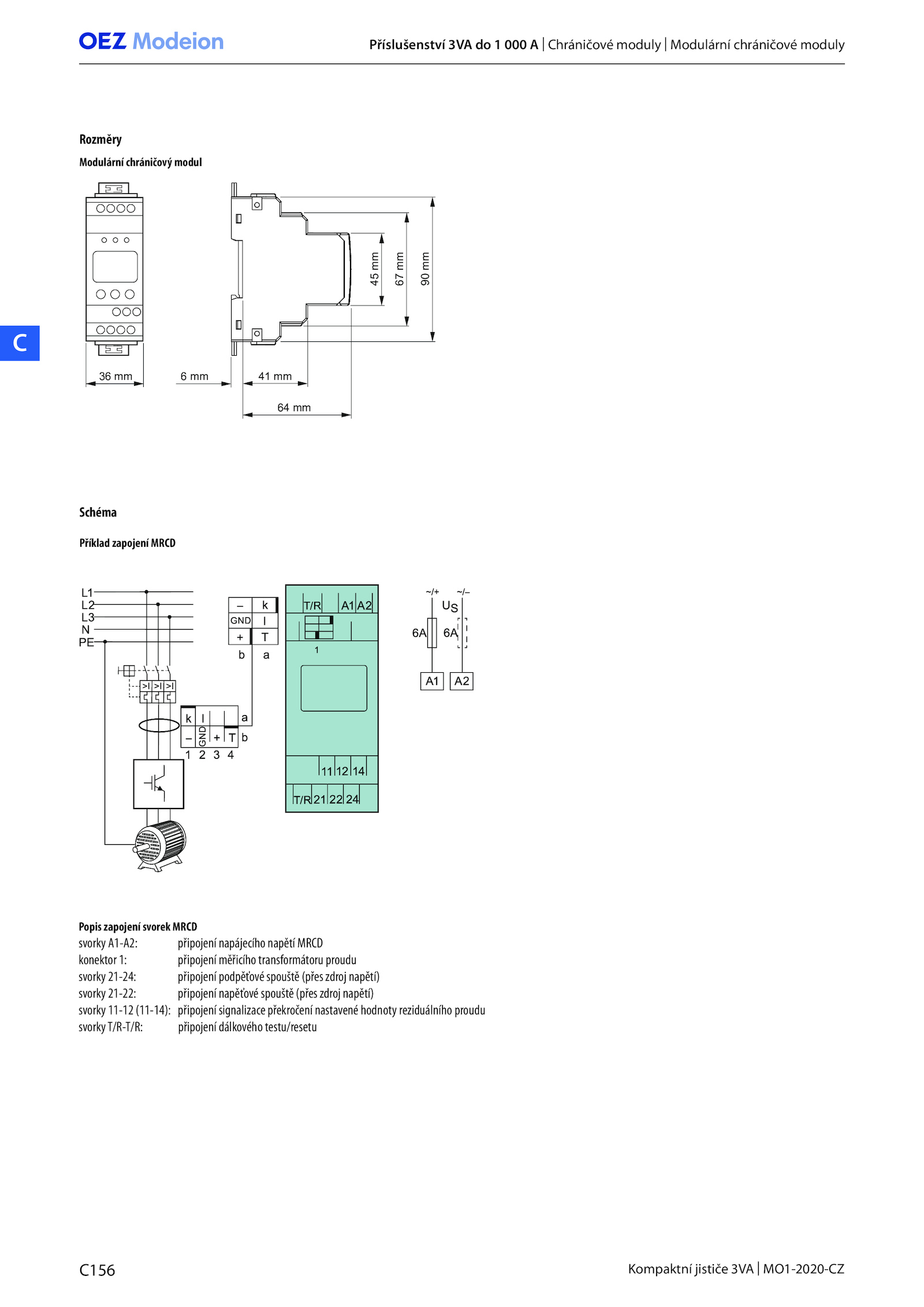

Příklad zapojení MRCD
Popis zapojení svorek MRCD
svorky A1-A2: připojení napájecího napětí MRCD
konektor připojení měřicího transformátoru proudu
svorky 21-24: připojení podpěťové spouště (přes zdroj napětí)
svorky 21-22: připojení napěťové spouště (přes zdroj napětí)
svorky 11-12 (11-14): připojení signalizace překročení nastavené hodnoty reziduálního proudu
svorkyT/R-T/R: připojení dálkového testu/resetu
Schéma
Modulární chráničový modul
Rozměry
36 mm
64 mm
45
mm
67
mm
90
mm
