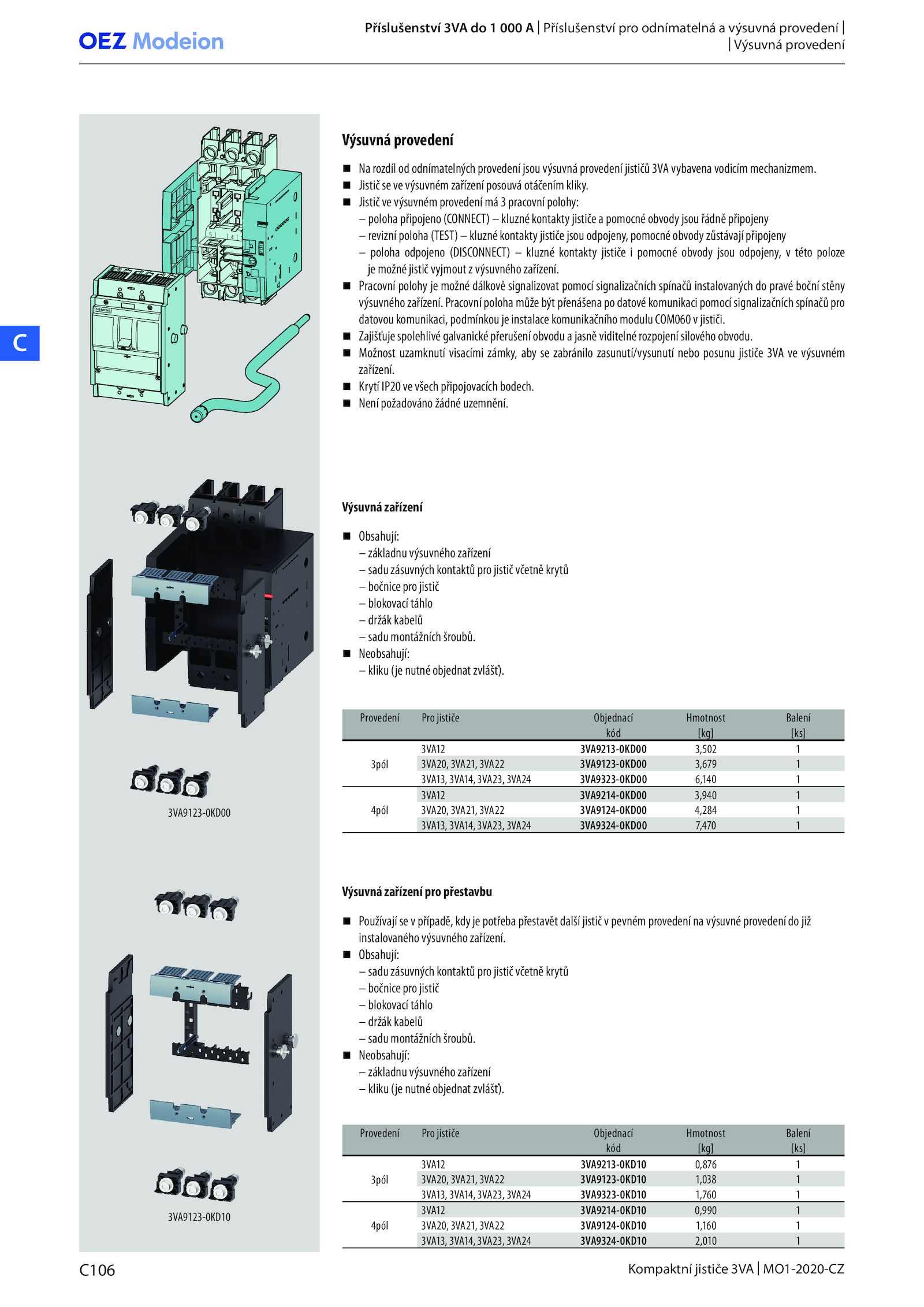

Výsuvná provedení
Na rozdíl odnímatelných provedení jsou výsuvná provedení jističů 3VA vybavena vodicím mechanizmem.
Možnost uzamknutí visacími zámky, aby zabránilo zasunutí/vysunutí nebo posunu jističe 3VA výsuvném
zařízení.
Jistič výsuvném zařízení posouvá otáčením kliky.
Není požadováno žádné uzemnění.
Jistič výsuvném provedení pracovní polohy:
– poloha připojeno (CONNECT) kluzné kontakty jističe pomocné obvody jsou řádně připojeny
– revizní poloha (TEST) kluzné kontakty jističe jsou odpojeny, pomocné obvody zůstávají připojeny
– poloha odpojeno (DISCONNECT) kluzné kontakty jističe pomocné obvody jsou odpojeny, této poloze
je možné jistič vyjmout výsuvného zařízení.
3VA9123-0KD00
3VA9123-0KD10
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3pól
3VA12 3VA9213-0KD00 3,502 1
3VA20, 3VA21, 3VA22 3VA9123-0KD00 3,679 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9323-0KD00 6,140 1
4pól
3VA12 3VA9214-0KD00 3,940 1
3VA20, 3VA21, 3VA22 3VA9124-0KD00 4,284 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9324-0KD00 7,470 1
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3pól
3VA12 3VA9213-0KD10 0,876 1
3VA20, 3VA21, 3VA22 3VA9123-0KD10 1,038 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9323-0KD10 1,760 1
4pól
3VA12 3VA9214-0KD10 0,990 1
3VA20, 3VA21, 3VA22 3VA9124-0KD10 1,160 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9324-0KD10 2,010 1
Příslušenství 3VA 000 Příslušenství pro odnímatelná výsuvná provedení |
| Výsuvná provedení
. Pracovní poloha může být přenášena datové komunikaci pomocí signalizačních spínačů pro
datovou komunikaci, podmínkou instalace komunikačního modulu COM060 jističi.
Neobsahují:
– kliku (je nutné objednat zvlášť).
Obsahují:
– sadu zásuvných kontaktů pro jistič včetně krytů
– bočnice pro jistič
– blokovací táhlo
– držák kabelů
– sadu montážních šroubů.
Používají případě, kdy potřeba přestavět další jistič pevném provedení výsuvné provedení již
instalovaného výsuvného zařízení.
Výsuvná zařízení
Výsuvná zařízení pro přestavbu
Obsahují:
– základnu výsuvného zařízení
– sadu zásuvných kontaktů pro jistič včetně krytů
– bočnice pro jistič
– blokovací táhlo
– držák kabelů
– sadu montážních šroubů.
Neobsahují:
– základnu výsuvného zařízení
– kliku (je nutné objednat zvlášť).
Pracovní polohy možné dálkově signalizovat pomocí signalizačních spínačů instalovaných pravé boční stěny
výsuvného zařízení.
Zajišťuje spolehlivé galvanické přerušení obvodu jasně viditelné rozpojení silového obvodu.
Krytí IP20 všech připojovacích bodech
