Kompaktní jističe 3VA MO1-2020-CZ
C
C56
3VA9153-0JA11
3VA9253-0JA12
3VA9263-0JA12
3VA9483-0JA13

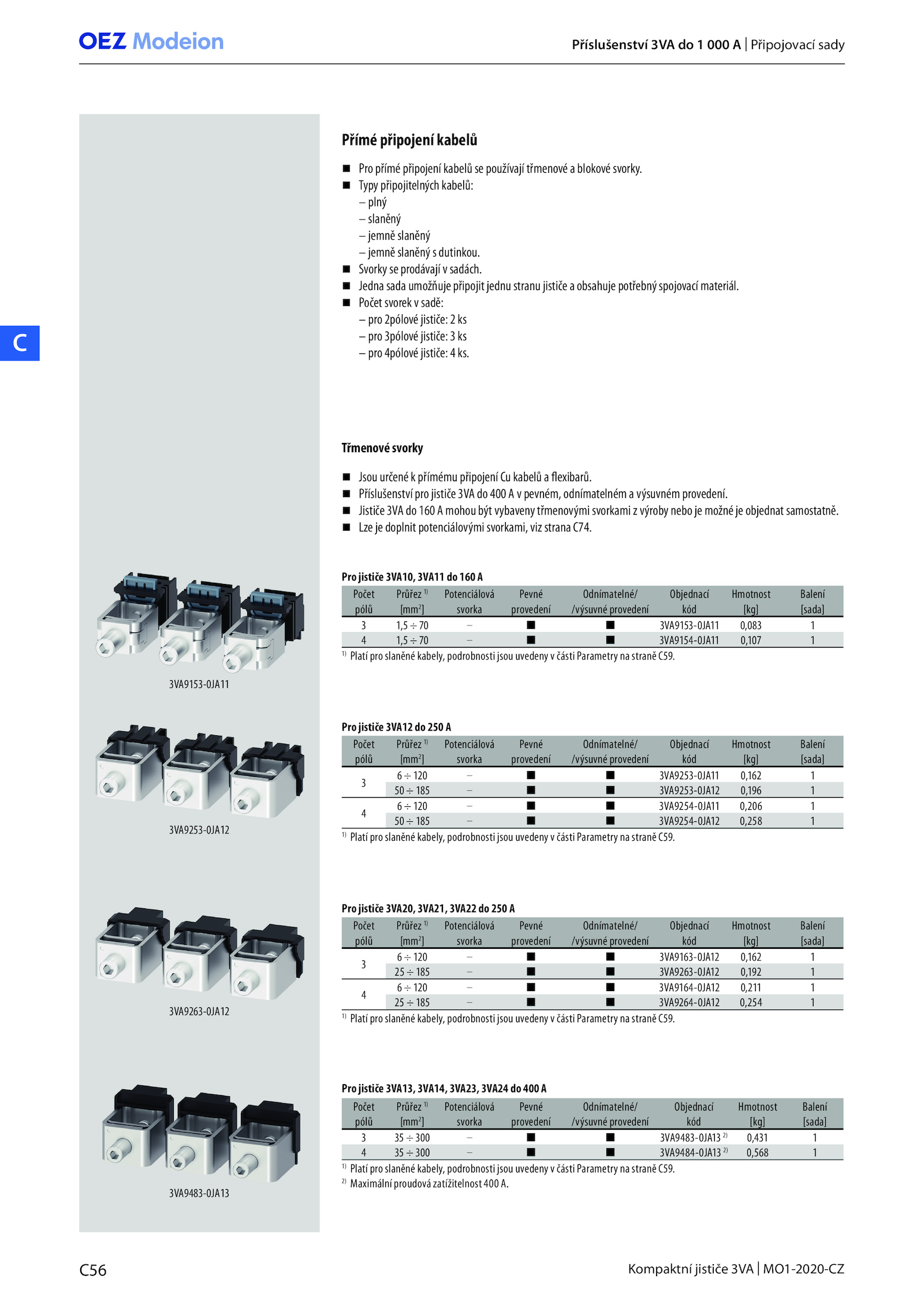

Přímé připojení kabelů
Pro přímé připojení kabelů používají třmenové blokové svorky.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
3
6 120 3VA9253-0JA11 0,162 1
50 185 3VA9253-0JA12 0,196 1
4
6 120 3VA9254-0JA11 0,206 1
50 185 3VA9254-0JA12 0,258 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59.
Příslušenství 3VA 000 Připojovací sady
.
Typy připojitelných kabelů:
– plný
– slaněný
– jemně slaněný
– jemně slaněný dutinkou.
Jedna sada umožňuje připojit jednu stranu jističe obsahuje potřebný spojovací materiál.
Třmenové svorky
Pro jističe 3VA10, 3VA11 160 A
Pro jističe 3VA12 250 A
Pro jističe 3VA20, 3VA21, 3VA22 250 A
Pro jističe 3VA13, 3VA14, 3VA23, 3VA24 400 A
Jsou určené přímému připojení kabelů flexibarů.
Svorky prodávají sadách.
Jističe 3VA 160 mohou být vybaveny třmenovými svorkami výroby nebo možné objednat samostatně.
Počet svorek sadě:
– pro 2pólové jističe: ks
– pro 3pólové jističe: ks
– pro 4pólové jističe: ks.
Lze doplnit potenciálovými svorkami, viz strana C74.
2)
Maximální proudová zatížitelnost 400 A.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
3
6 120 3VA9163-0JA12 0,162 1
25 185 3VA9263-0JA12 0,192 1
4
6 120 3VA9164-0JA12 0,211 1
25 185 3VA9264-0JA12 0,254 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59.
Příslušenství pro jističe 3VA 400 pevném, odnímatelném výsuvném provedení.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
3 300 3VA9483-0JA13 2)
0,431 1
4 300 3VA9484-0JA13 2)
0,568 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
3 1,5 3VA9153-0JA11 0,083 1
4 1,5 3VA9154-0JA11 0,107 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59
