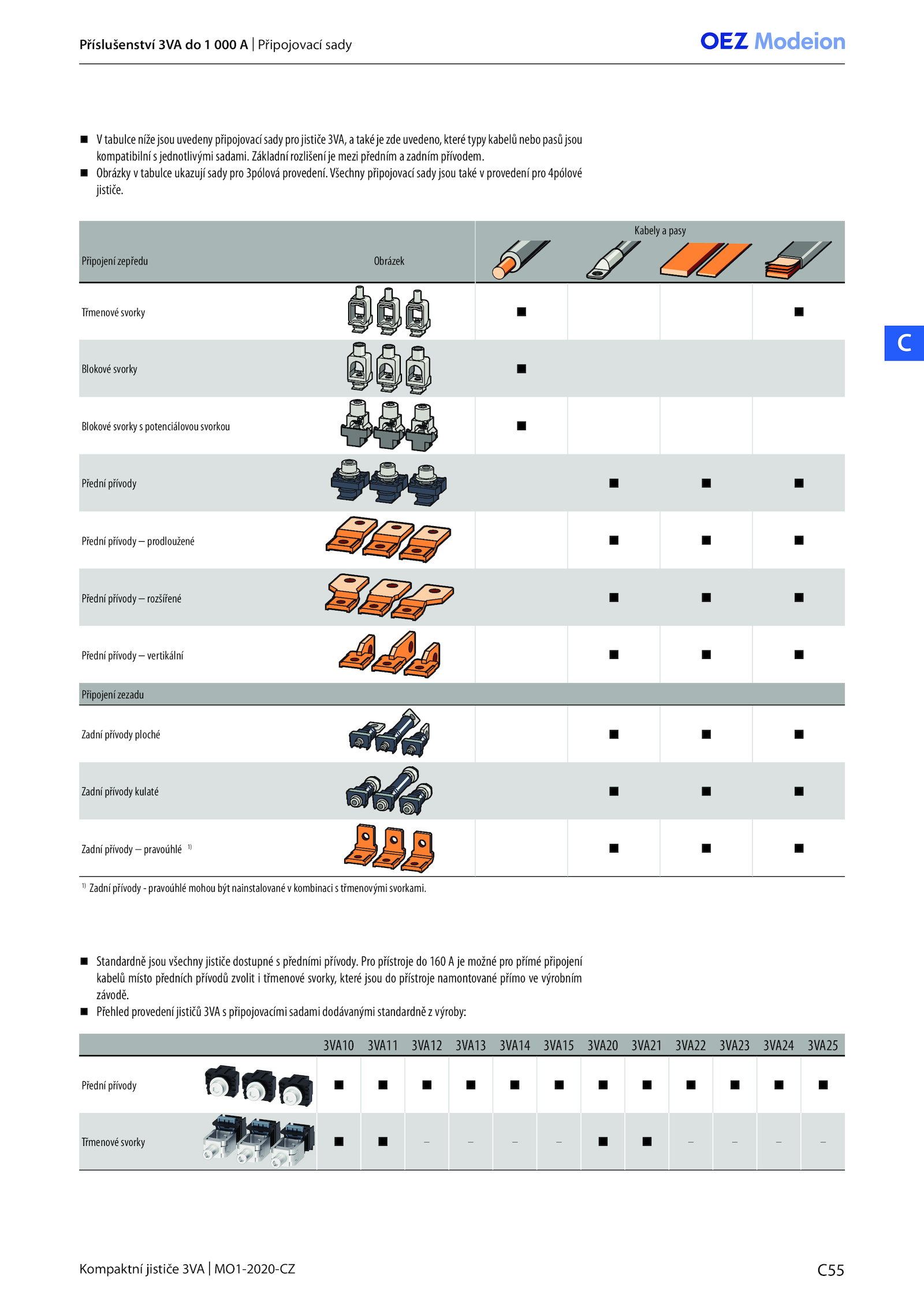

Obrázky tabulce ukazují sady pro 3pólová provedení. Pro přístroje 160 možné pro přímé připojení
kabelů místo předních přívodů zvolit třmenové svorky, které jsou přístroje namontované přímo výrobním
závodě.
Přehled provedení jističů 3VA připojovacími sadami dodávanými standardně výroby:
Kabely pasy
Připojení zepředu Obrázek
Třmenové svorky
Blokové svorky
Blokové svorky potenciálovou svorkou
Přední přívody
Přední přívody –prodloužené
Přední přívody –rozšířené
Přední přívody –vertikální
Připojení zezadu
Zadní přívody ploché
Zadní přívody kulaté
Zadní přívody –pravoúhlé 1)
1)
Zadní přívody pravoúhlé mohou být nainstalované kombinaci třmenovými svorkami.
3VA10 3VA11 3VA12 3VA13 3VA14 3VA15 3VA20 3VA21 3VA22 3VA23 3VA24 3VA25
Přední přívody
Třmenové svorky –
Příslušenství 3VA 000 Připojovací sady
.Všechny připojovací sady jsou také provedení pro 4pólové
jističe. Základní rozlišení mezi předním zadním přívodem.
Standardně jsou všechny jističe dostupné předními přívody.Kompaktní jističe 3VA MO1-2020-CZ
C
C55
Vtabulcenížejsouuvedenypřipojovacísadyprojističe3VA,atakéjezdeuvedeno,kterétypykabelůnebopasůjsou
kompatibilní jednotlivými sadami
