Kompaktní jističe 3VA

| Kategorie: Katalog  | Tento dokument chci!

... pro jištění vedení, generátorů a motorů do 1.600A

Vydal: OEZ s.r.o.

Strana 440 z 500







Poznámky redaktora

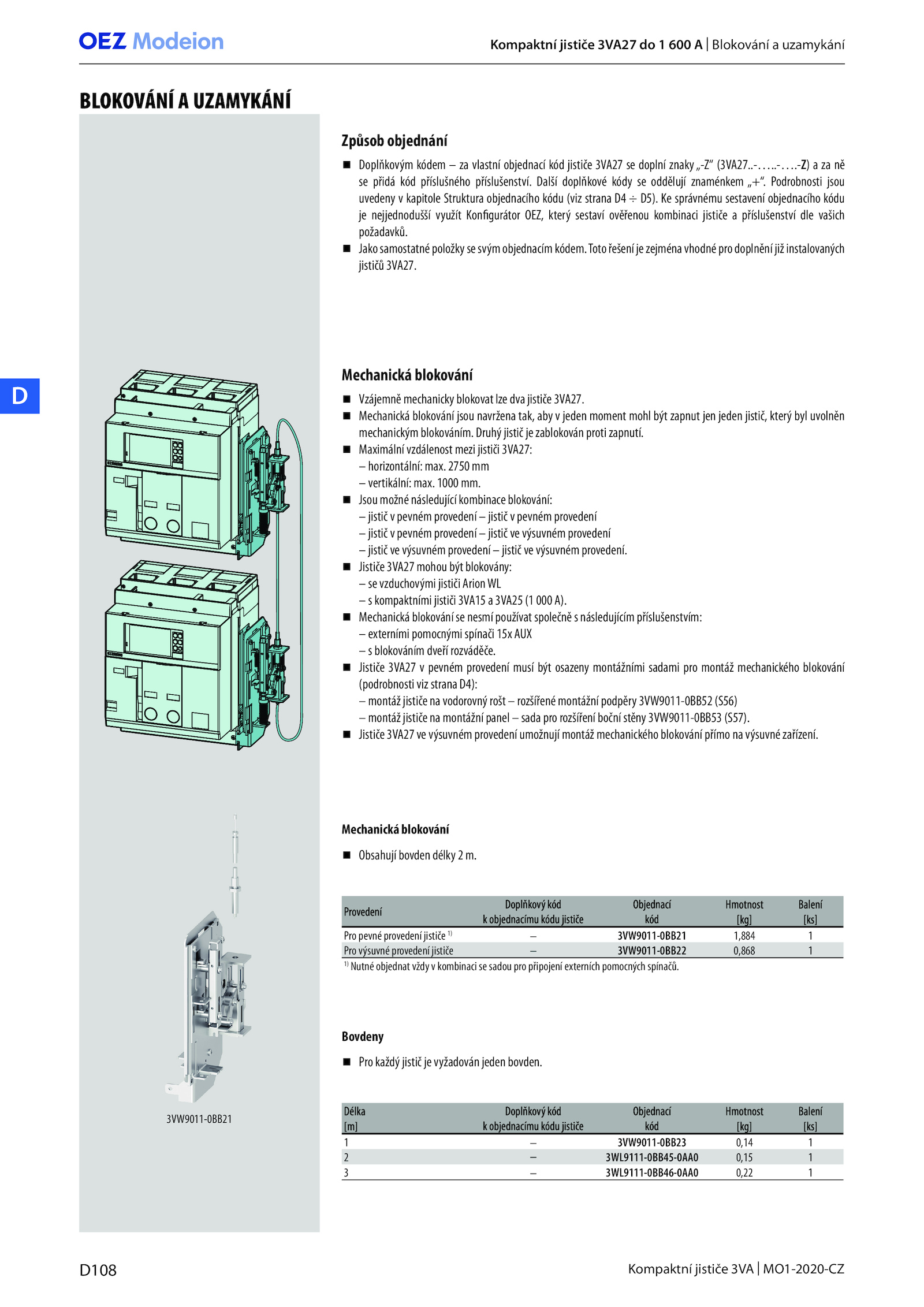

 Jističe 3VA27 pevném provedení musí být osazeny montážními sadami pro montáž mechanického blokování (podrobnosti viz strana D4): – montáž jističe vodorovný rošt rozšířené montážní podpěry 3VW9011-0BB52 (S56) – montáž jističe montážní panel sada pro rozšíření boční stěny 3VW9011-0BB53 (S57).  Mechanická blokování nesmí používat společně následujícím příslušenstvím: – externími pomocnými spínači 15x AUX – blokováním dveří rozváděče.-Z) ně se přidá kód příslušného příslušenství..  Jističe 3VA27 mohou být blokovány: – vzduchovými jističi ArionWL – kompaktními jističi 3VA15 3VA25 000 A).  Pro každý jistič vyžadován jeden bovden.  Jakosamostatnépoložkysesvýmobjednacímkódem.  Jističe 3VA27 výsuvném provedení umožnují montáž mechanického blokování přímo výsuvné zařízení.  Maximální vzdálenost mezi jističi 3VA27: – horizontální: max..-….  Mechanická blokování jsou navržena tak, aby jeden moment mohl být zapnut jen jeden jistič, který byl uvolněn mechanickým blokováním. Způsob objednání Mechanická blokování Mechanická blokování Bovdeny Provedení Provedení Doplňkový kód Doplňkový kód k objednacímu kódu jističe k objednacímu kódu jističe Objednací Objednací kód kód Hmotnost Hmotnost Balení Balení [kg] [kg] [ks] [ks] Pro pevné provedení jističe 1) – 3VW9011-0BB21 1,884 1 Pro výsuvné provedení jističe 3VW9011-0BB22 0,868 1 1) Nutné objednat vždy kombinaci sadou pro připojení externích pomocných spínačů. 1000 mm. Druhý jistič zablokován proti zapnutí.  Vzájemně mechanicky blokovat lze dva jističe 3VA27. Další doplňkové kódy oddělují znaménkem „+“. správnému sestavení objednacího kódu je nejjednodušší využít Konfigurátor OEZ, který sestaví ověřenou kombinaci jističe příslušenství dle vašich požadavků.  Jsou možné následující kombinace blokování: – jistič pevném provedení jistič pevném provedení – jistič pevném provedení jistič výsuvném provedení – jistič výsuvném provedení jistič výsuvném provedení.Totořešeníjezejménavhodnéprodoplněníjižinstalovaných jističů 3VA27.-…. Podrobnosti jsou uvedeny kapitole Struktura objednacího kódu (viz strana D5).  Obsahují bovden délky m. Délka Délka Doplňkový kód Doplňkový kód k objednacímu kódu jističe k objednacímu kódu jističe Objednací Objednací kód kód Hmotnost Hmotnost Balení Balení [m] [m] [kg] [kg] [ks] [ks] 1 3VW9011-0BB23 0,14 1 2 3WL9111-0BB45-0AA0 0,15 1 3 3WL9111-0BB46-0AA0 0,22 1 BLOKOVÁNÍ UZAMYKÁNÍ Kompaktní jističe 3VA27 600 Blokování uzamykání .D108 Kompaktní jističe 3VA MO1-2020-CZ D 3VW9011-0BB21  Doplňkovým kódem vlastní objednací kód jističe 3VA27 doplní znaky„-Z“ (3VA27. 2750 mm – vertikální: max
