3VA10, 3VA11 3VA12 3VA13, 3VA14 3VA20, 3VA21, 3VA22 3VA23, 3VA24
A [mm] 63,5 87,5 115,0 87,5 115,0
B [mm] 38,1 52,5 69,0 52,5 69,0
C [mm] 65,0 79,0 124,0 90,5 124,0
D [mm] 22,6 18,0 8,5 13,1 8,5
E [mm] 47,4 57,0 84,9 67,9 84,9
F [mm] 17,6 22,0 39,0 22,6 39,0
G [mm] 45,0 45,0 70,0 70,0 70,0
H2 [mm] 141,0 138,0 185,0 160,0 185,0
I1 [mm] 116,6 114,5 160,0 136,1 160,0
J [mm] 4,6 27,5 22,9 27,5
K [mm] 111,0 109,0 151,0 127,0 151,0
L [mm] 46,0 46,0 57,0 54,0 57,0
M [mm] 65,0 63,0 94,0 73,0 94,0
Příslušenství 3VA 000 Ruční pohony
.C36 Kompaktní jističe 3VA MO1-2020-CZ
C

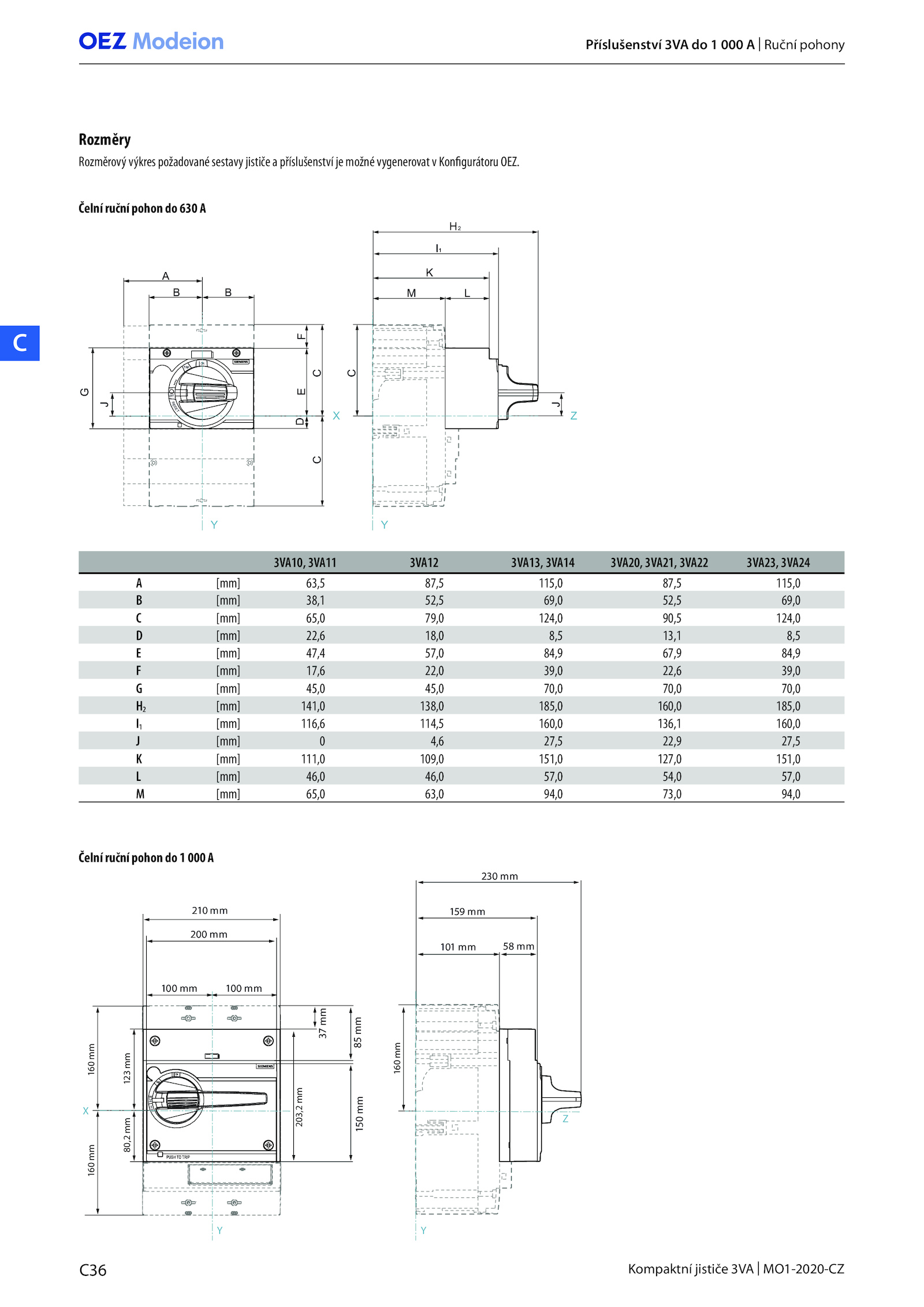

Rozměry
Čelní ruční pohon 630 A
Čelní ruční pohon 000 A
OFF
TRIP
ON
R
E
S
E
T
B
C
B
C
G
A
H2
K
L
M
E
F
D
J
I1
J
Y Y
X Z
C
OFF
R
E
S
E
T
160
mm
160
mm
123
mm
80,2
mm
160
mm
200 mm
100 100 mm
150
mm
85
mm
37
mm
58 mm
101 mm
159 mm
230 mm
203,2
mm
210 mm
X
Z
Y Y
Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ
