Kompaktní jističe 3VA MO1-2020-CZ
C
C116

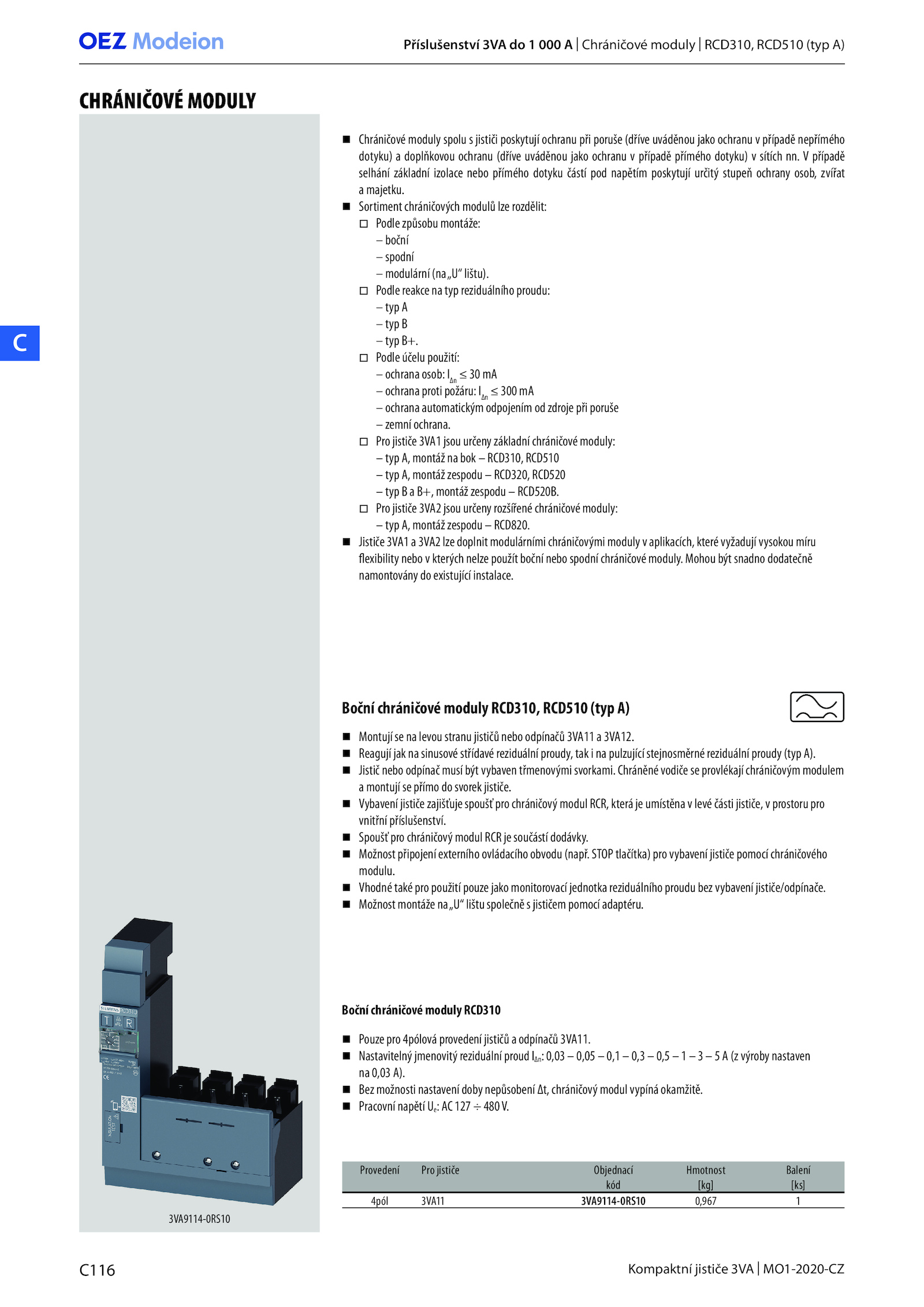

CHRÁNIČOVÉ MODULY
Boční chráničové moduly RCD310, RCD510 (typ A)
Chráničové moduly spolu jističi poskytují ochranu při poruše (dříve uváděnou jako ochranu případě nepřímého
dotyku) doplňkovou ochranu (dříve uváděnou jako ochranu případě přímého dotyku) sítích nn. STOP tlačítka) pro vybavení jističe pomocí chráničového
modulu.
Pro jističe 3VA1 jsou určeny základní chráničové moduly:
– typ montáž bok RCD310, RCD510
– typ montáž zespodu RCD320, RCD520
– typ B+, montáž zespodu RCD520B.
Jistič nebo odpínač musí být vybaven třmenovými svorkami.
Vybavení jističe zajišťuje spoušť pro chráničový modul RCR, která umístěna levé části jističe, prostoru pro
vnitřní příslušenství.
Nastavitelný jmenovitý reziduální proud IΔn: 0,03 0,05 0,1 0,3 0,5 výroby nastaven
na 0,03 A).
Sortiment chráničových modulů lze rozdělit:
Podle způsobu montáže:
– boční
– spodní
– modulární (na„U“ lištu).
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
4pól 3VA11 3VA9114-0RS10 0,967 1
3VA9114-0RS10
Příslušenství 3VA 000 Chráničové moduly RCD310, RCD510 (typ A)
.
Jističe 3VA1 3VA2 lze doplnit modulárními chráničovými moduly aplikacích, které vyžadují vysokou míru
flexibility nebo kterých nelze použít boční nebo spodní chráničové moduly. případě
selhání základní izolace nebo přímého dotyku částí pod napětím poskytují určitý stupeň ochrany osob, zvířat
a majetku.
Podle reakce typ reziduálního proudu:
– typ A
– typ B
– typ B+. Chráněné vodiče provlékají chráničovým modulem
a montují přímo svorek jističe.
Reagují jak sinusové střídavé reziduální proudy, tak pulzující stejnosměrné reziduální proudy (typ A).
Pro jističe 3VA2 jsou určeny rozšířené chráničové moduly:
– typ montáž zespodu RCD820.
Možnost montáže na„U“ lištu společně jističem pomocí adaptéru.
Pracovní napětí Ue: 127 480V.
Bez možnosti nastavení doby nepůsobení Δt, chráničový modul vypíná okamžitě.
Spoušť pro chráničový modul RCR součástí dodávky.
Podle účelu použití:
– ochrana osob: IΔn
≤ mA
– ochrana proti požáru: IΔn
≤ 300 mA
– ochrana automatickým odpojením zdroje při poruše
– zemní ochrana.
Pouze pro 4pólová provedení jističů odpínačů 3VA11. Mohou být snadno dodatečně
namontovány existující instalace.
Vhodné také pro použití pouze jako monitorovací jednotka reziduálního proudu bez vybavení jističe/odpínače.
Možnost připojení externího ovládacího obvodu (např.
Boční chráničové moduly RCD310
Montují levou stranu jističů nebo odpínačů 3VA11 3VA12
