Nastavení doby nepůsobení Δt: okamžitě (INS) 0,06 0,15 0,3 0,5 výroby nastavena INS).
3VA9214-0RS20
Provedení Pro jističe Objednací Hmotnost Balení
kód [kg] [ks]
3pól
3VA11 3VA9113-0RS20 0,810 1
3VA12 3VA9213-0RS20 1,108 1
4pól
3VA11 3VA9114-0RS20 1,100 1
3VA12 3VA9214-0RS20 1,220 1
X2
6
14
1
4
5
8
9
7
13
15
11
12
10
10
16
2
3
❶ Označení typu chráničového modulu
❷ Spoušť pro chráničový modul RCR
❸ Max. jmenovitý proud In, jmenovité pracovní napětí kmitočet
❹ Typ chrániče (typ A)
❺ Vhodné pouze pro použití 3fázových sítích
❻ Ochranný kryt před nebezpečným dotykem nad hlavními proudovými drahami možností plombování
❼ Mechanizmus pro odpojení elektronických částí sítě při zkouškách izolačního odporu
❽ Objednací kód
❾ Jmenovité impulzní výdržné napětí Uimp jmenovité izolační napětí Ui
❿ Průhledný ochranný kryt nad otočnými přepínači možností plombování
⓫ Otočný přepínač pro nastavení doby nepůsobení (pouze pro RCD510)
⓬ Otočný přepínač pro nastavení reziduálního proudu IΔn
⓭ LED ACT pro signalizaci provozního stavu, LED pro signalizace překročení nastaveného IΔn
⓮ Tlačítko pro reset zobrazení stavu vybaveno
⓯ Testovací tlačítko
⓰ Svorkovnice pro připojení externích obvodů

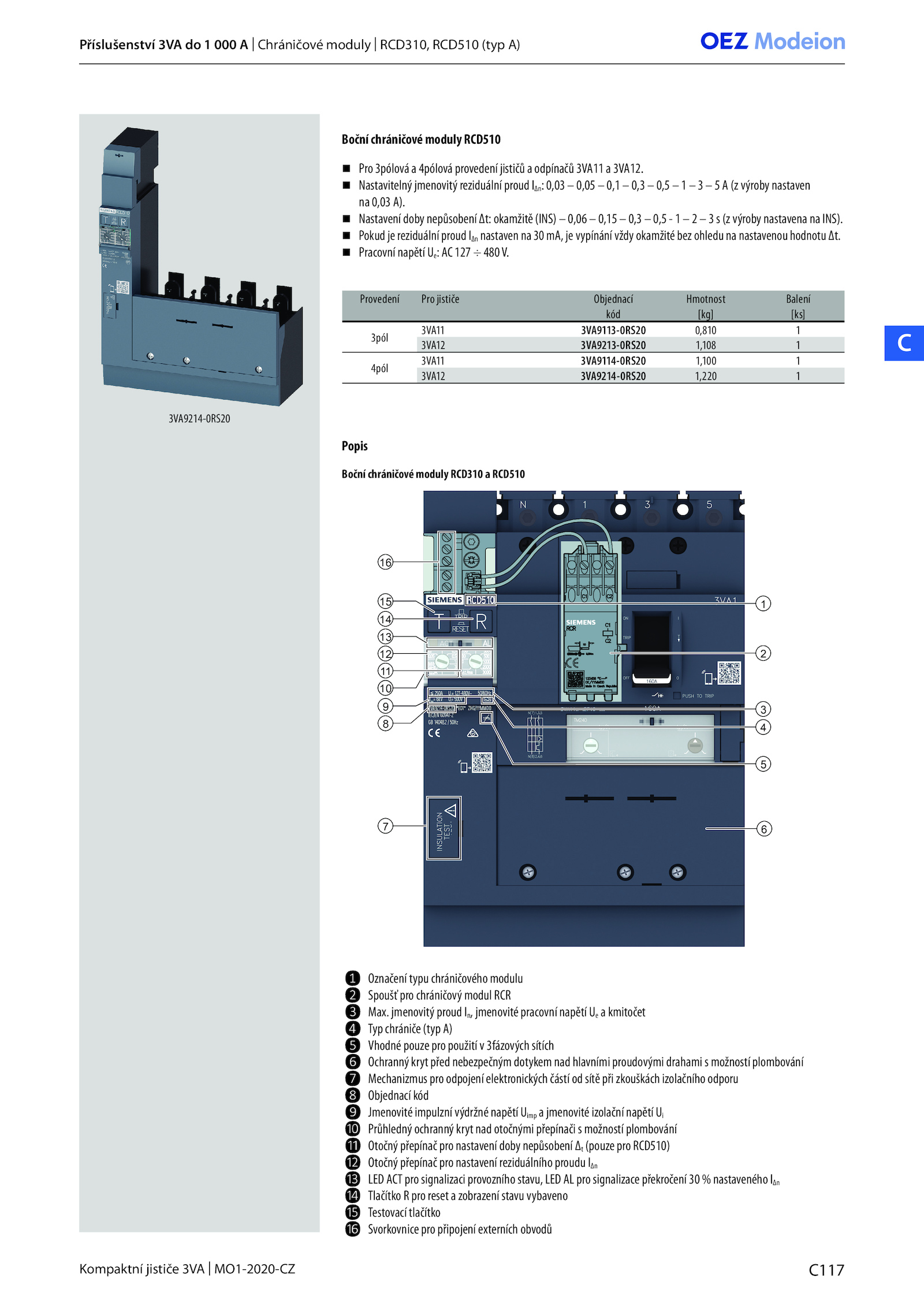

Příslušenství 3VA 000 Chráničové moduly RCD310, RCD510 (typ A)
.
Pracovní napětí Ue: 127 480V.
Nastavitelný jmenovitý reziduální proud IΔn: 0,03 0,05 0,1 0,3 0,5 výroby nastaven
na 0,03 A).Kompaktní jističe 3VA MO1-2020-CZ
C
C117
Boční chráničové moduly RCD510
Popis
Boční chráničové moduly RCD310 RCD510
Pro 3pólová 4pólová provedení jističů odpínačů 3VA11 3VA12.
Pokud reziduální proud IΔn nastaven mA, vypínání vždy okamžité bez ohledu nastavenou hodnotu Δt
