Pokud chráničový modul vybaven reziduálním proudem nebo je-li stisknuto testovací tlačítkoT, tlačítko R
vyskočí, tak signalizuje, došlo vybavení chráničového modulu ❷.
Po dokončení zkoušek musí být mechanizmus zasunut zpět před uvedením chráničového
modulu provozu.
1 2
1
2

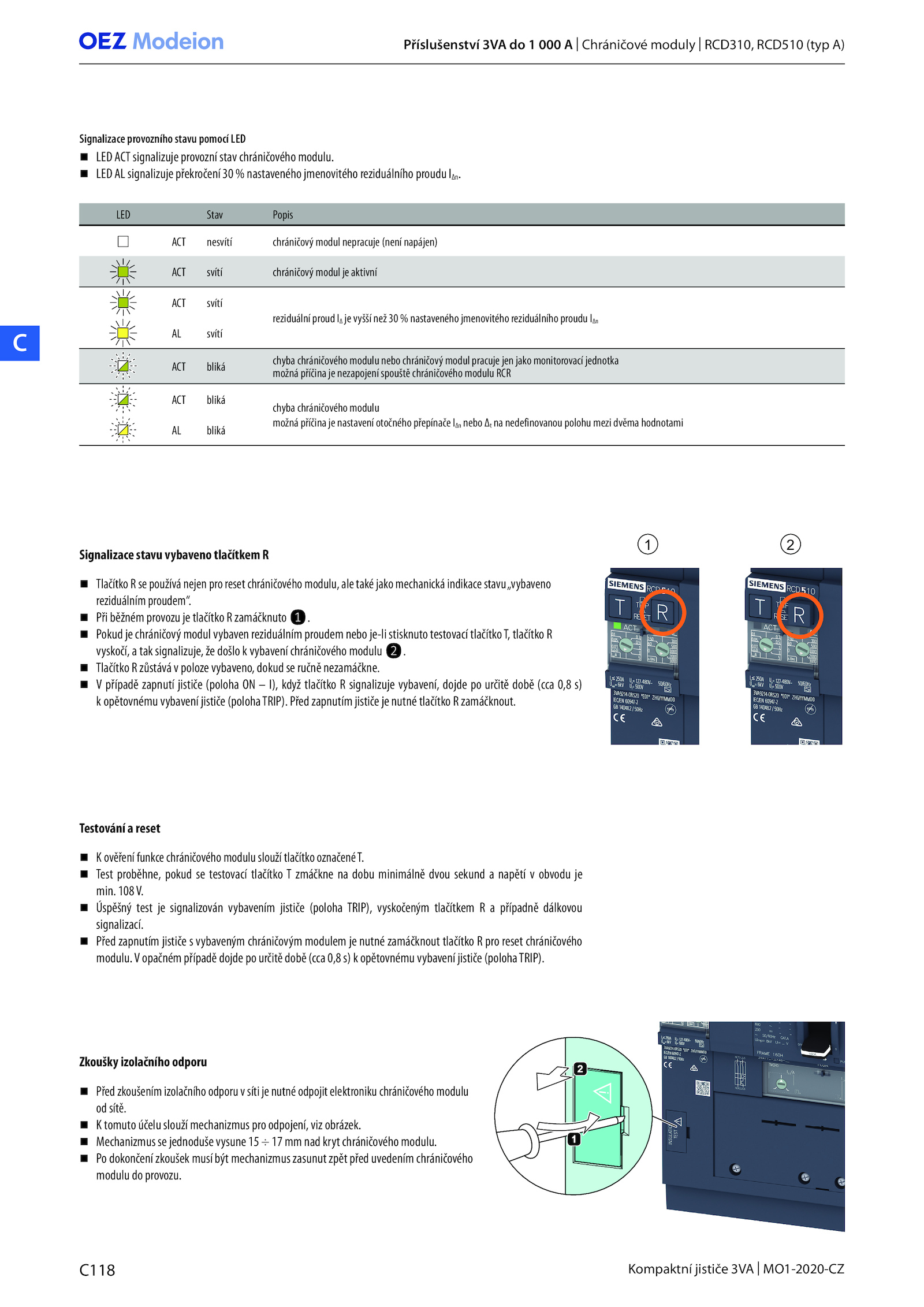

Příslušenství 3VA 000 Chráničové moduly RCD310, RCD510 (typ A)
.
LED Stav Popis
ACT nesvítí chráničový modul nepracuje (není napájen)
ACT svítí chráničový modul aktivní
ACT svítí
reziduální proud vyšší než nastaveného jmenovitého reziduálního proudu IΔn
AL svítí
ACT bliká
chyba chráničového modulu nebo chráničový modul pracuje jen jako monitorovací jednotka
možná příčina nezapojení spouště chráničového modulu RCR
ACT bliká
chyba chráničového modulu
možná příčina nastavení otočného přepínače IΔn nebo nedefinovanou polohu mezi dvěma hodnotami
AL bliká
Signalizace stavu vybaveno tlačítkem R
Testování reset
Zkoušky izolačního odporu
Tlačítko používá nejen pro reset chráničového modulu, ale také jako mechanická indikace stavu„vybaveno
reziduálním proudem“.
Úspěšný test signalizován vybavením jističe (poloha TRIP), vyskočeným tlačítkem případně dálkovou
signalizací. 108V.
V případě zapnutí jističe (poloha I), když tlačítko signalizuje vybavení, dojde určitě době (cca 0,8 s)
k opětovnému vybavení jističe (polohaTRIP).
Test proběhne, pokud testovací tlačítko zmáčkne dobu minimálně dvou sekund napětí obvodu je
min. Před zapnutím jističe nutné tlačítko zamáčknout.
Tlačítko zůstává poloze vybaveno, dokud ručně nezamáčkne.V opačném případě dojde určitě době (cca 0,8 opětovnému vybavení jističe (polohaTRIP).
K ověření funkce chráničového modulu slouží tlačítko označenéT.
Při běžném provozu tlačítko zamáčknuto ❶.
LED signalizuje překročení nastaveného jmenovitého reziduálního proudu IΔn.Kompaktní jističe 3VA MO1-2020-CZ
C
C118
Signalizace provozního stavu pomocí LED
LED ACT signalizuje provozní stav chráničového modulu.
Před zapnutím jističe vybaveným chráničovým modulem nutné zamáčknout tlačítko pro reset chráničového
modulu.
K tomuto účelu slouží mechanizmus pro odpojení, viz obrázek.
Mechanizmus jednoduše vysune nad kryt chráničového modulu.
Před zkoušením izolačního odporu síti nutné odpojit elektroniku chráničového modulu
od sítě
