Příslušenství 3VA 000 Připojovací sady
. Sada navíc obsahuje prodloužený kryt svorek.
2)
Obsahuje prodloužený kryt svorek.Kompaktní jističe 3VA MO1-2020-CZ
C
C57
3VA9113-0JB11
3VA9253-0JB12
3VA9113-0JC12
3VA9213-0JJ13

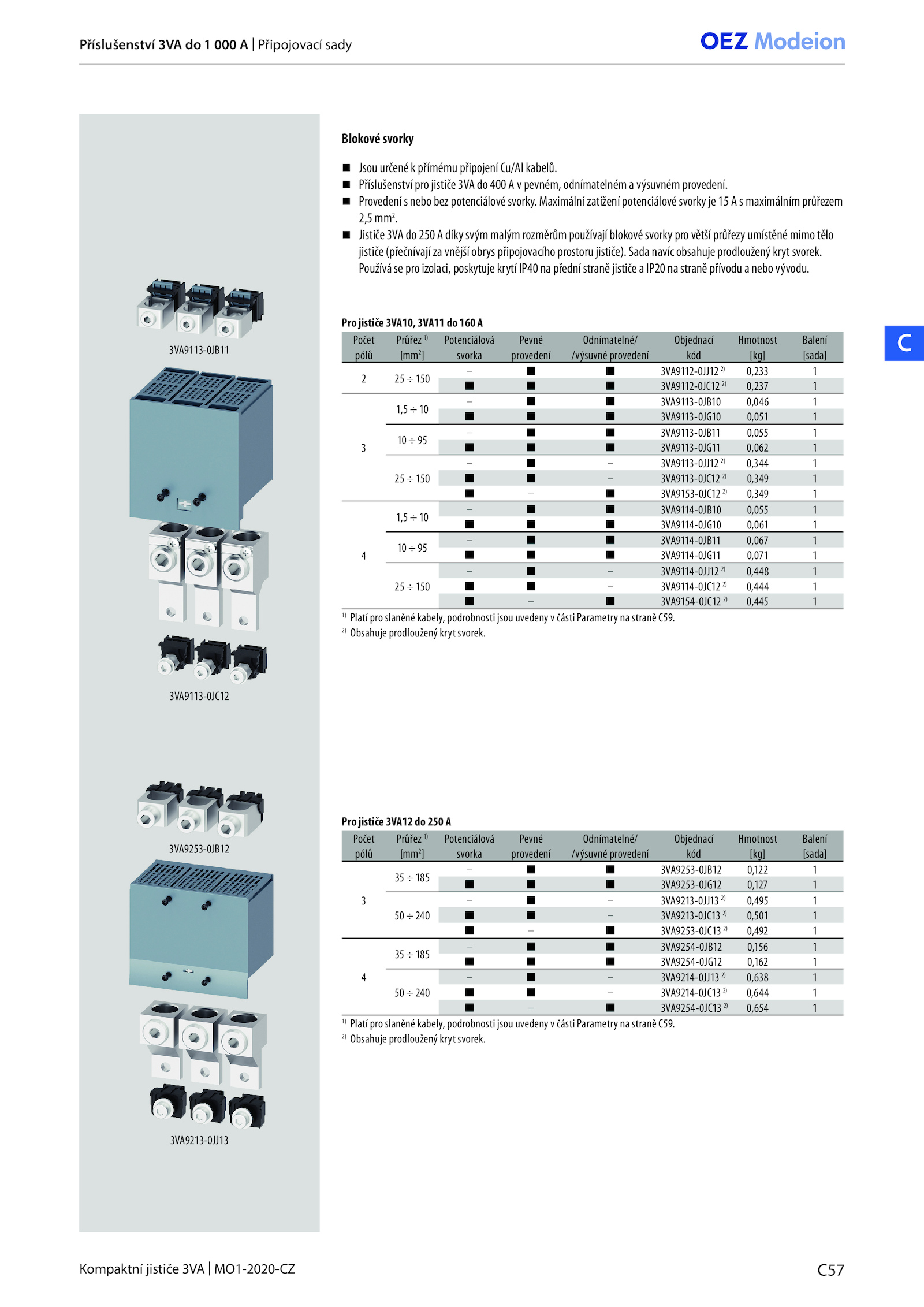

Blokové svorky
Pro jističe 3VA10, 3VA11 160 A
Pro jističe 3VA12 250 A
Jsou určené přímému připojení Cu/Al kabelů.
Provedení nebo bez potenciálové svorky.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
2 150
– 3VA9112-0JJ12 2)
0,233 1
3VA9112-0JC12 2)
0,237 1
3
1,5 10
– 3VA9113-0JB10 0,046 1
3VA9113-0JG10 0,051 1
10 95
– 3VA9113-0JB11 0,055 1
3VA9113-0JG11 0,062 1
25 150
– 3VA9113-0JJ12 2)
0,344 1
3VA9113-0JC12 2)
0,349 1
3VA9153-0JC12 2)
0,349 1
4
1,5 10
– 3VA9114-0JB10 0,055 1
3VA9114-0JG10 0,061 1
10 95
– 3VA9114-0JB11 0,067 1
3VA9114-0JG11 0,071 1
25 150
– 3VA9114-0JJ12 2)
0,448 1
3VA9114-0JC12 2)
0,444 1
3VA9154-0JC12 2)
0,445 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59.
Používá pro izolaci, poskytuje krytí IP40 přední straně jističe IP20 straně přívodu nebo vývodu. Maximální zatížení potenciálové svorky maximálním průřezem
2,5 mm2
.
Počet Průřez 1)
Potenciálová Pevné Odnímatelné/ Objednací Hmotnost Balení
pólů [mm2
] svorka provedení /výsuvné provedení kód [kg] [sada]
3
35 185
– 3VA9253-0JB12 0,122 1
3VA9253-0JG12 0,127 1
50 240
– 3VA9213-0JJ13 2)
0,495 1
3VA9213-0JC13 2)
0,501 1
3VA9253-0JC13 2)
0,492 1
4
35 185
– 3VA9254-0JB12 0,156 1
3VA9254-0JG12 0,162 1
50 240
– 3VA9214-0JJ13 2)
0,638 1
3VA9214-0JC13 2)
0,644 1
3VA9254-0JC13 2)
0,654 1
1)
Platí pro slaněné kabely, podrobnosti jsou uvedeny části Parametry straně C59.
Příslušenství pro jističe 3VA 400 pevném, odnímatelném výsuvném provedení.
2)
Obsahuje prodloužený kryt svorek.
Jističe 3VA 250 díky svým malým rozměrům používají blokové svorky pro větší průřezy umístěné mimo tělo
jističe (přečnívají vnější obrys připojovacího prostoru jističe)
