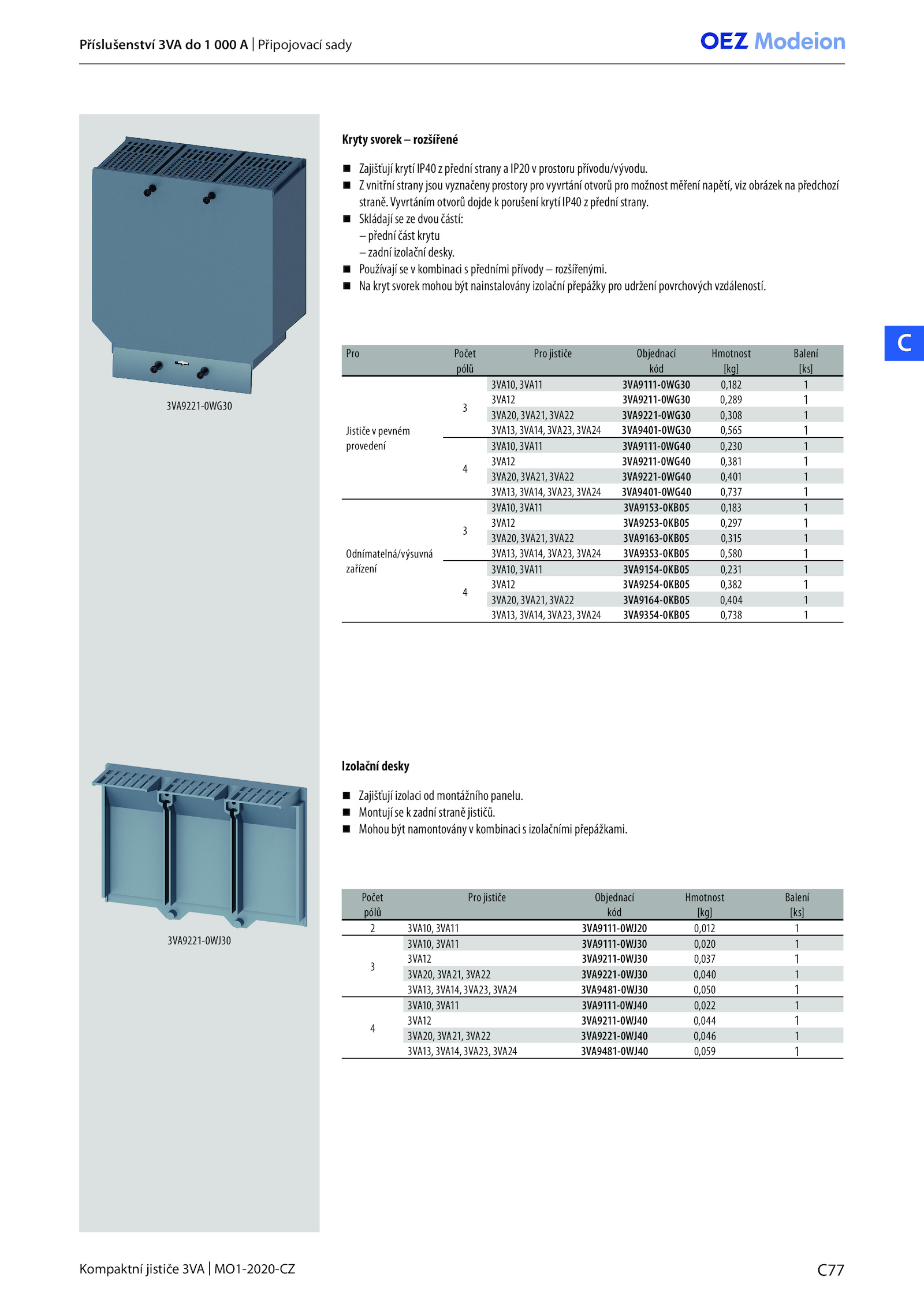

Poznámky redaktora
Na kryt svorek mohou být nainstalovány izolační přepážky pro udržení povrchových vzdáleností.
Mohou být namontovány kombinaci izolačními přepážkami.Vyvrtáním otvorů dojde porušení krytí IP40 přední strany.Kompaktní jističe 3VA MO1-2020-CZ
C
C77
Izolační desky
Kryty svorek rozšířené
Zajišťují izolaci montážního panelu.
Z vnitřní strany jsou vyznačeny prostory pro vyvrtání otvorů pro možnost měření napětí, viz obrázek předchozí
straně.
3VA9221-0WJ30
3VA9221-0WG30
Počet Pro jističe Objednací Hmotnost Balení
pólů kód [kg] [ks]
2 3VA10, 3VA11 3VA9111-0WJ20 0,012 1
3
3VA10, 3VA11 3VA9111-0WJ30 0,020 1
3VA12 3VA9211-0WJ30 0,037 1
3VA20, 3VA21, 3VA22 3VA9221-0WJ30 0,040 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WJ30 0,050 1
4
3VA10, 3VA11 3VA9111-0WJ40 0,022 1
3VA12 3VA9211-0WJ40 0,044 1
3VA20, 3VA21, 3VA22 3VA9221-0WJ40 0,046 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WJ40 0,059 1
Pro Počet Pro jističe Objednací Hmotnost Balení
pólů kód [kg] [ks]
Jističe pevném
provedení
3
3VA10, 3VA11 3VA9111-0WG30 0,182 1
3VA12 3VA9211-0WG30 0,289 1
3VA20, 3VA21, 3VA22 3VA9221-0WG30 0,308 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9401-0WG30 0,565 1
4
3VA10, 3VA11 3VA9111-0WG40 0,230 1
3VA12 3VA9211-0WG40 0,381 1
3VA20, 3VA21, 3VA22 3VA9221-0WG40 0,401 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9401-0WG40 0,737 1
Odnímatelná/výsuvná
zařízení
3
3VA10, 3VA11 3VA9153-0KB05 0,183 1
3VA12 3VA9253-0KB05 0,297 1
3VA20, 3VA21, 3VA22 3VA9163-0KB05 0,315 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9353-0KB05 0,580 1
4
3VA10, 3VA11 3VA9154-0KB05 0,231 1
3VA12 3VA9254-0KB05 0,382 1
3VA20, 3VA21, 3VA22 3VA9164-0KB05 0,404 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9354-0KB05 0,738 1
Příslušenství 3VA 000 Připojovací sady
.
Skládají dvou částí:
– přední část krytu
– zadní izolační desky.
Montují zadní straně jističů.
Používají kombinaci předními přívody rozšířenými.
Zajišťují krytí IP40 přední strany IP20 prostoru přívodu/vývodu
