... pro jištění vedení, generátorů a motorů do 1.600A
Poznámky redaktora
Mohou být použity kombinaci izolační deskou pro zajištění dodatečné izolace montážního panelu.
Vyvrtáním otvorů dojde porušení krytí IP40 přední strany.
Používají kombinaci s:
– třmenovými svorkami
– blokovými svorkami
– předními přívody.
Zajišťují krytí IP40 přední strany IP20 prostoru přívodu/vývodu.
3VA9262-0WA00
3VA9221-0WD30
Pro jističe Objednací Hmotnost Balení
kód [kg] [sada]
3VA10, 3VA11 3VA9152-0WA00 0,045 1
3VA12 3VA9252-0WA00 0,061 1
3VA20, 3VA21, 3VA22 3VA9262-0WA00 0,064 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9482-0WA00 0,089 1
3VA15, 3VA25 3VA9602-0WA00 0,107 1
Pro Počet Pro jističe Objednací Hmotnost Balení
pólů kód [kg] [ks]
Jističe pevném
provedení
1 3VA10, 3VA11 3VA9111-0WD10 0,013 1
2 3VA10, 3VA11 3VA9111-0WD20 0,016 1
3
3VA10, 3VA11 3VA9111-0WD30 0,018 1
3VA12 3VA9211-0WD30 0,022 1
3VA20, 3VA21, 3VA22 3VA9221-0WD30 0,023 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WD30 0,042 1
4
3VA10, 3VA11 3VA9111-0WD40 0,020 1
3VA12 3VA9211-0WD40 0,025 1
3VA20, 3VA21, 3VA22 3VA9221-0WD40 0,026 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9481-0WD40 0,049 1
Odnímatelná/výsuvná
zařízení
3
3VA10, 3VA11 3VA9153-0KB03 0,018 1
3VA12 3VA9253-0KB03 0,029 1
3VA20, 3VA21, 3VA22 3VA9163-0KB03 0,029 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9353-0KB03 0,042 1
4
3VA10, 3VA11 3VA9154-0KB03 0,021 1
3VA12 3VA9254-0KB03 0,035 1
3VA20, 3VA21, 3VA22 3VA9164-0KB03 0,034 1
3VA13, 3VA14, 3VA23, 3VA24 3VA9354-0KB03 0,050 1

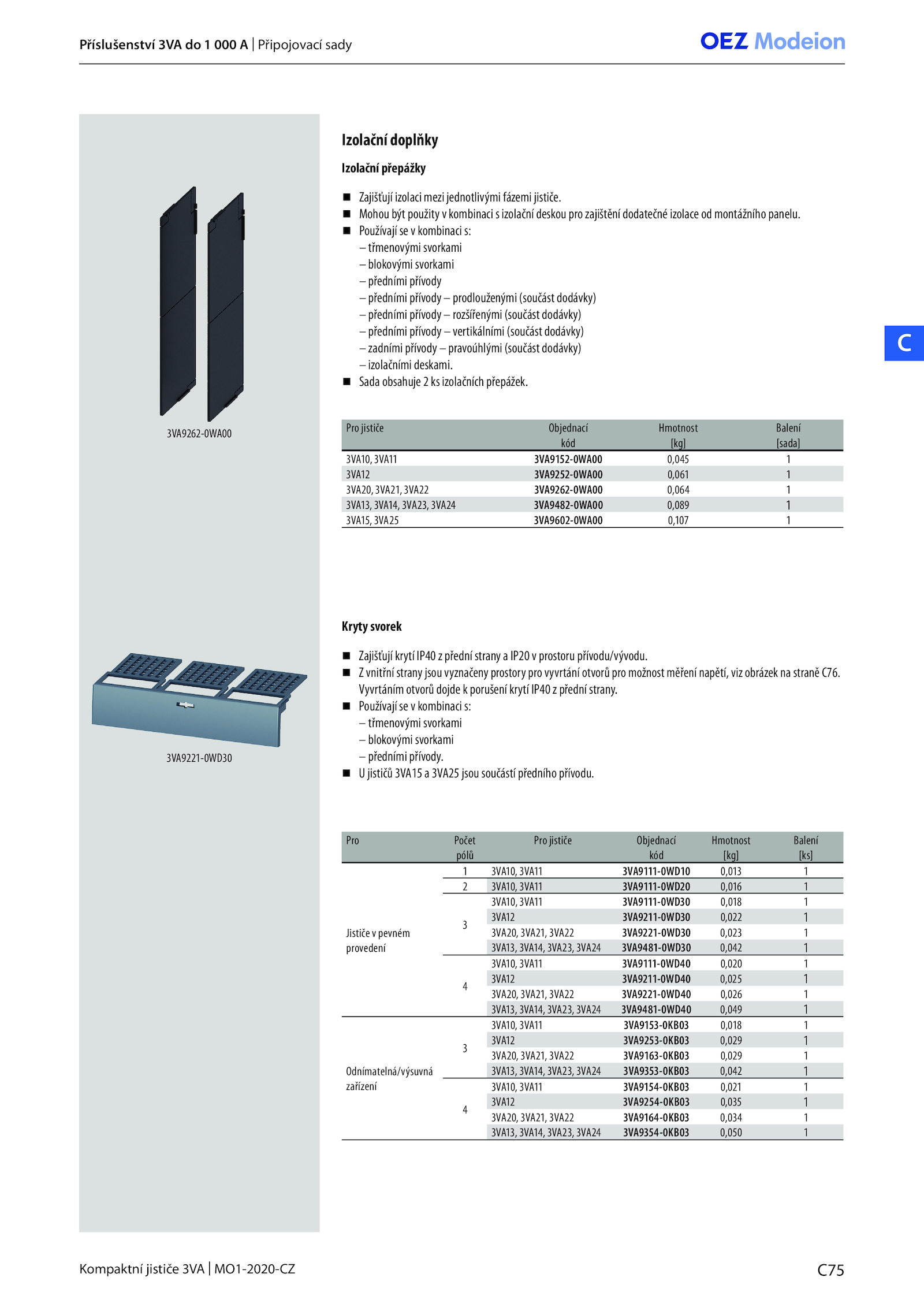

Příslušenství 3VA 000 Připojovací sady
.
U jističů 3VA15 3VA25 jsou součástí předního přívodu.Kompaktní jističe 3VA MO1-2020-CZ
C
C75
Izolační doplňky
Izolační přepážky
Kryty svorek
Zajišťují izolaci mezi jednotlivými fázemi jističe.
Z vnitřní strany jsou vyznačeny prostory pro vyvrtání otvorů pro možnost měření napětí, viz obrázek straně C76.
Používají kombinaci s:
– třmenovými svorkami
– blokovými svorkami
– předními přívody
– předními přívody prodlouženými (součást dodávky)
– předními přívody rozšířenými (součást dodávky)
– předními přívody vertikálními (součást dodávky)
– zadními přívody pravoúhlými (součást dodávky)
– izolačními deskami.
Sada obsahuje izolačních přepážek
