Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Poznámky redaktora
1SDC210015D0102
. jističe hloubka kolísá podle typu ovládacího mechanismu pá-
kového nebo pružinového střádacím motorem.
Pokud jistič instalováno elektrické příslušenství (SOR, UVR, MOS, MOE, MOE-E, AUX, AUX-E,
AUE, RS222) třeba objednat také konektory typu zásuvka-vidlice nebo adaptéry pro odpojení
příslušných pomocných obvodů.
Jistič dodáván dvou různých provedeních: verze pákovým ovládacím mechanismem,
podobající dalším velkostem rodiny jističů Tmax nová verze pro ovládání elektromotorem. Tím
je dosaženo flexibility při práci výrobkem, jeho verzemi zásobami skladě.3
3/2
1SDC210C02F0001
1SDC210C03F0001
1SDC210015D0202

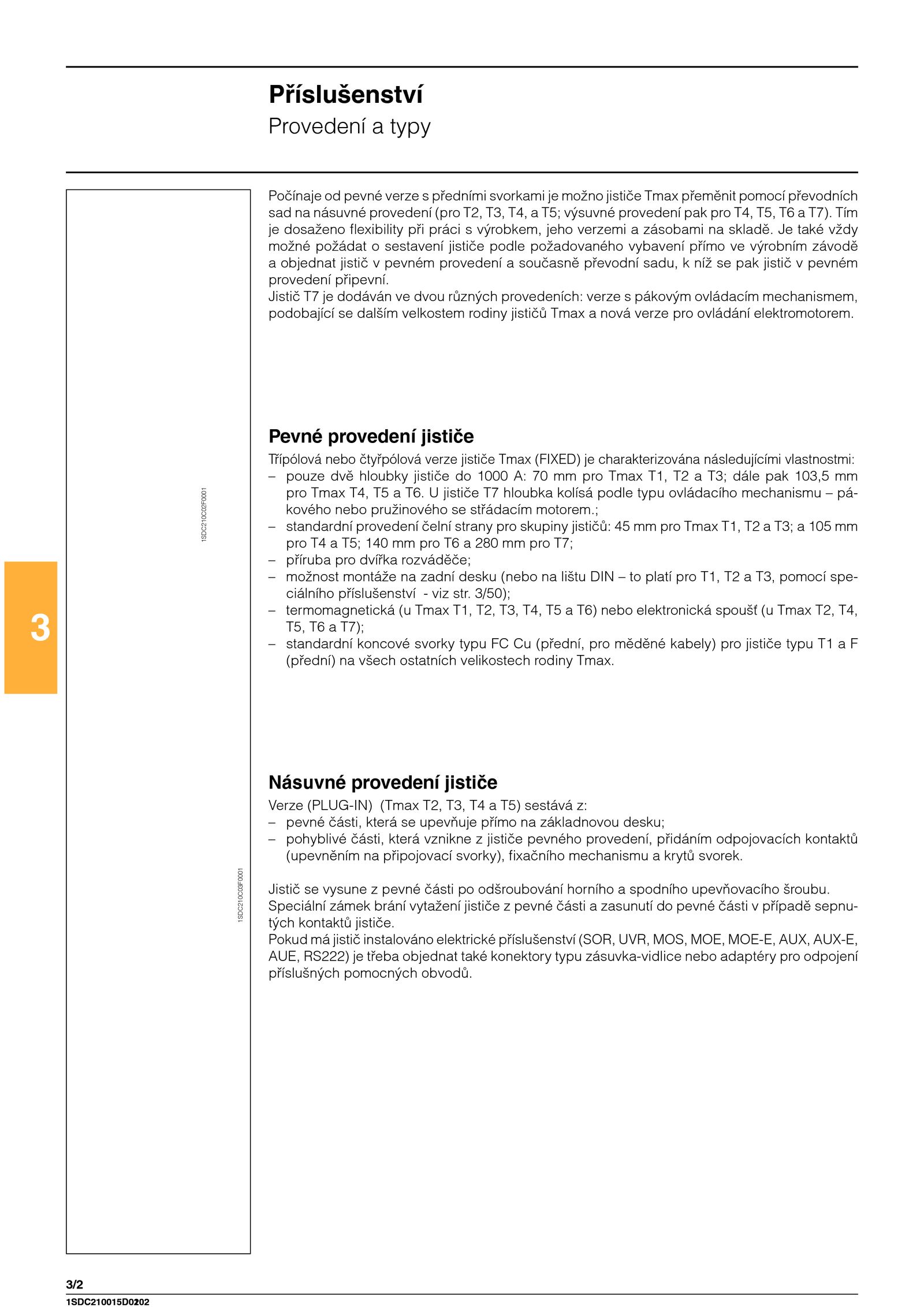

Příslušenství
Provedení typy
Počínaje pevné verze předními svorkami možno jističe Tmax přeměnit pomocí převodních
sad násuvné provedení (pro T2, T3, T4, T5; výsuvné provedení pak pro T4, T5, T7).
Pevné provedení jističe
Třípólová nebo čtyřpólová verze jističe Tmax (FIXED) charakterizována následujícími vlastnostmi:
– pouze dvě hloubky jističe 1000 pro Tmax T1, T3; dále pak 103,5 mm
pro Tmax T4, T6.;
– standardní provedení čelní strany pro skupiny jističů: pro Tmax T1, T3; 105 mm
pro T5; 140 pro 280 pro T7;
– příruba pro dvířka rozváděče;
– možnost montáže zadní desku (nebo lištu DIN platí pro T1, T3, pomocí spe-
ciálního příslušenství viz str. 3/50);
– termomagnetická Tmax T1, T2, T3, T4, T6) nebo elektronická spoušť Tmax T2, T4,
T5, T7);
– standardní koncové svorky typu (přední, pro měděné kabely) pro jističe typu F
(přední) všech ostatních velikostech rodiny Tmax.
Násuvné provedení jističe
Verze (PLUG-IN) (Tmax T2, T3, T5) sestává z:
– pevné části, která upevňuje přímo základnovou desku;
– pohyblivé části, která vznikne jističe pevného provedení, přidáním odpojovacích kontaktů
(upevněním připojovací svorky), fixačního mechanismu krytů svorek.
Speciální zámek brání vytažení jističe pevné části zasunutí pevné části případě sepnu-
tých kontaktů jističe. také vždy
možné požádat sestavení jističe podle požadovaného vybavení přímo výrobním závodě
a objednat jistič pevném provedení současně převodní sadu, níž pak jistič pevném
provedení připevní.
Jistič vysune pevné části odšroubování horního spodního upevňovacího šroubu
