Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 340 z 404

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

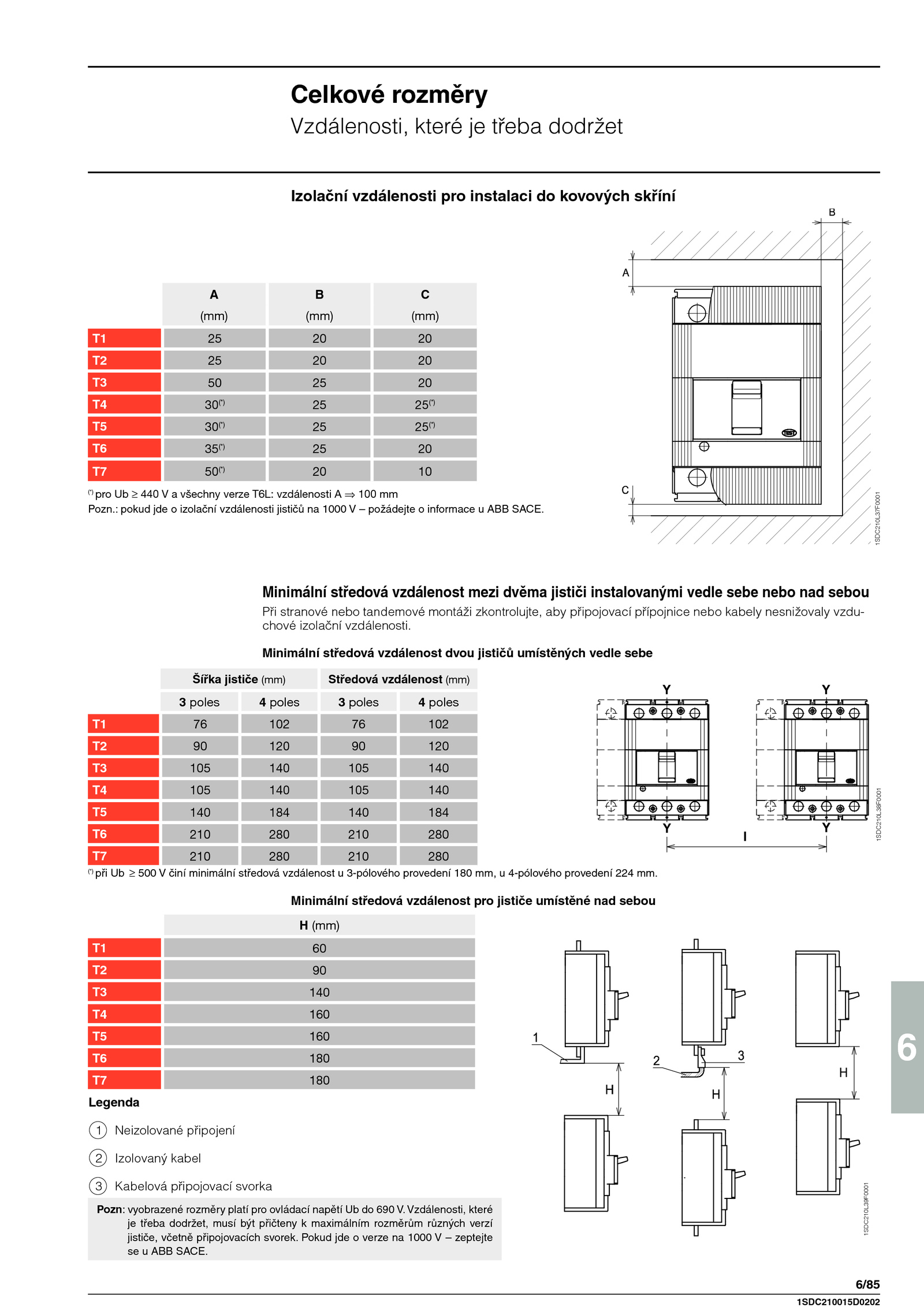

6 6/85 1SDC210L37F00011SDC210L38F0001 1SDC210L39F0001 H (mm) T1 60 T2 90 T3 140 T4 160 T5 160 T6 180 T7 180 1SDC210015D0202 Celkové rozměry Vzdálenosti, které třeba dodržet Legenda 1 Neizolované připojení 2 Izolovaný kabel 3 Kabelová připojovací svorka Izolační vzdálenosti pro instalaci kovových skříní Minimální středová vzdálenost mezi dvěma jističi instalovanými vedle sebe nebo nad sebou Při stranové nebo tandemové montáži zkontrolujte, aby připojovací přípojnice nebo kabely nesnižovaly vzdu- chové izolační vzdálenosti. Pokud jde verze 1000 zeptejte se ABB SACE.: pokud jde izolační vzdálenosti jističů 1000 požádejte informace ABB SACE. Minimální středová vzdálenost pro jističe umístěné nad sebou Minimální středová vzdálenost dvou jističů umístěných vedle sebe Pozn: vyobrazené rozměry platí pro ovládací napětí 690 V. Šířka jističe (mm) Středová vzdálenost (mm) 3 poles poles poles poles T1 102 102 T2 120 120 T3 105 140 105 140 T4 105 140 105 140 T5 140 184 140 184 T6 210 280 210 280 T7 210 280 210 280 (*) při 500 činí minimální středová vzdálenost 3-pólového provedení 180 mm, 4-pólového provedení 224 mm.Vzdálenosti, které je třeba dodržet, musí být přičteny maximálním rozměrům různých verzí jističe, včetně připojovacích svorek. . A C (mm) (mm) (mm) T1 20 T2 20 T3 20 T4 30(*) 25 25(*) T5 30(*) 25 25(*) T6 35(*) 25 20 T7 50(*) 20 10 (*) pro 440 všechny verze T6L: vzdálenosti 100 mm Pozn
