Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 260 z 404







Poznámky redaktora

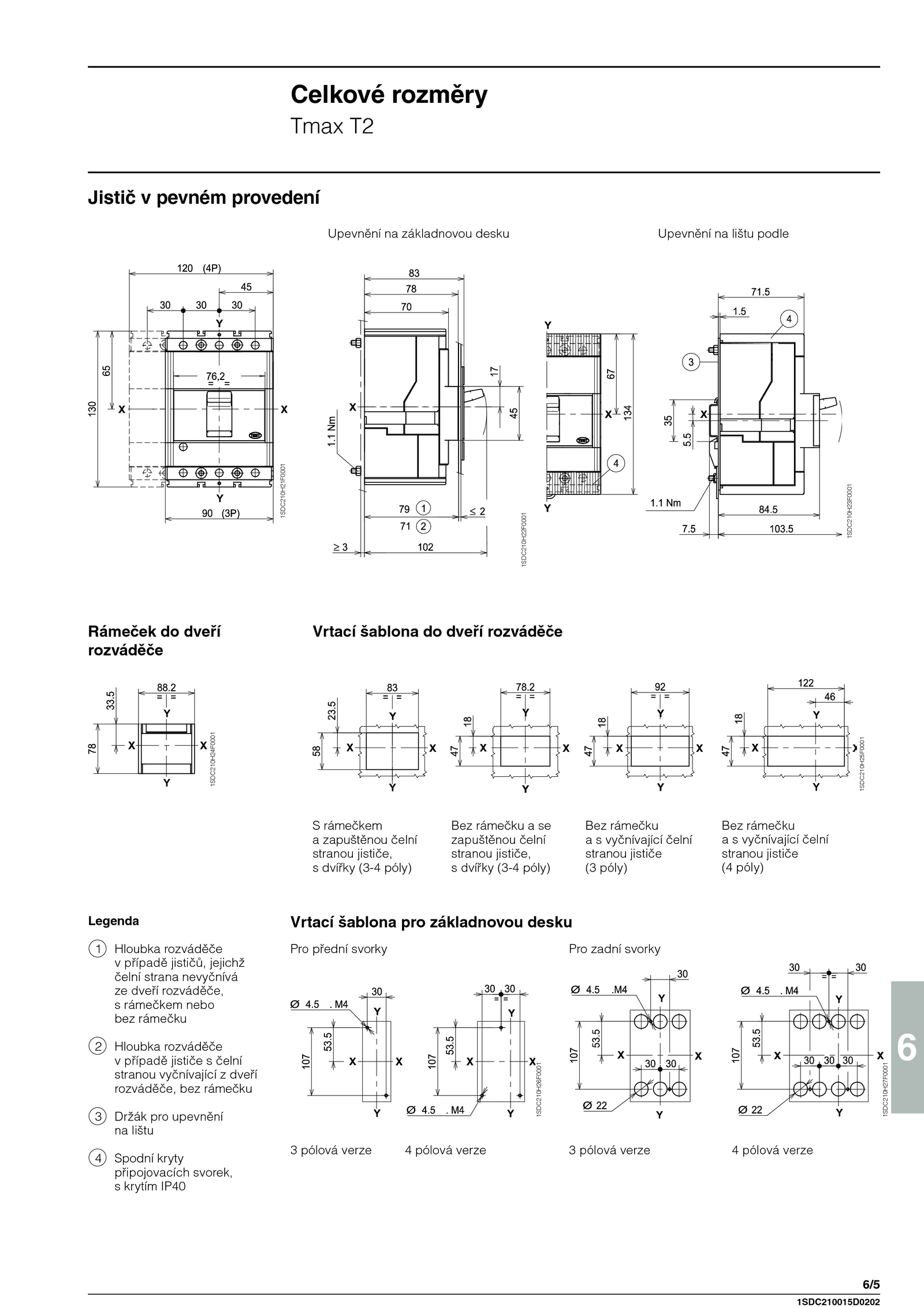

6 6/5 1SDC210H21F0001 1SDC210H22F0001 1SDC210H23F0001 1SDC210H24F0001 1SDC210H25F0001 1SDC210H26F0001 1SDC210H27F0001 1SDC210015D0202 Celkové rozměry Tmax T2 Jistič pevném provedení Rámeček dveří rozváděče Upevnění základnovou desku Vrtací šablona dveří rozváděče Vrtací šablona pro základnovou desku Upevnění lištu podle S rámečkem a zapuštěnou čelní stranou jističe, s dvířky (3-4 póly) Bez rámečku se zapuštěnou čelní stranou jističe, s dvířky (3-4 póly) Bez rámečku a vyčnívající čelní stranou jističe (3 póly) Pro přední svorky Legenda 1 Hloubka rozváděče v případě jističů, jejichž čelní strana nevyčnívá ze dveří rozváděče, s rámečkem nebo bez rámečku 2 Hloubka rozváděče v případě jističe čelní stranou vyčnívající dveří rozváděče, bez rámečku 3 Držák pro upevnění na lištu 4 Spodní kryty připojovacích svorek, s krytím IP40 Bez rámečku a vyčnívající čelní stranou jističe (4 póly) Pro zadní svorky 3 pólová verze pólová verze pólová verze pólová verze
