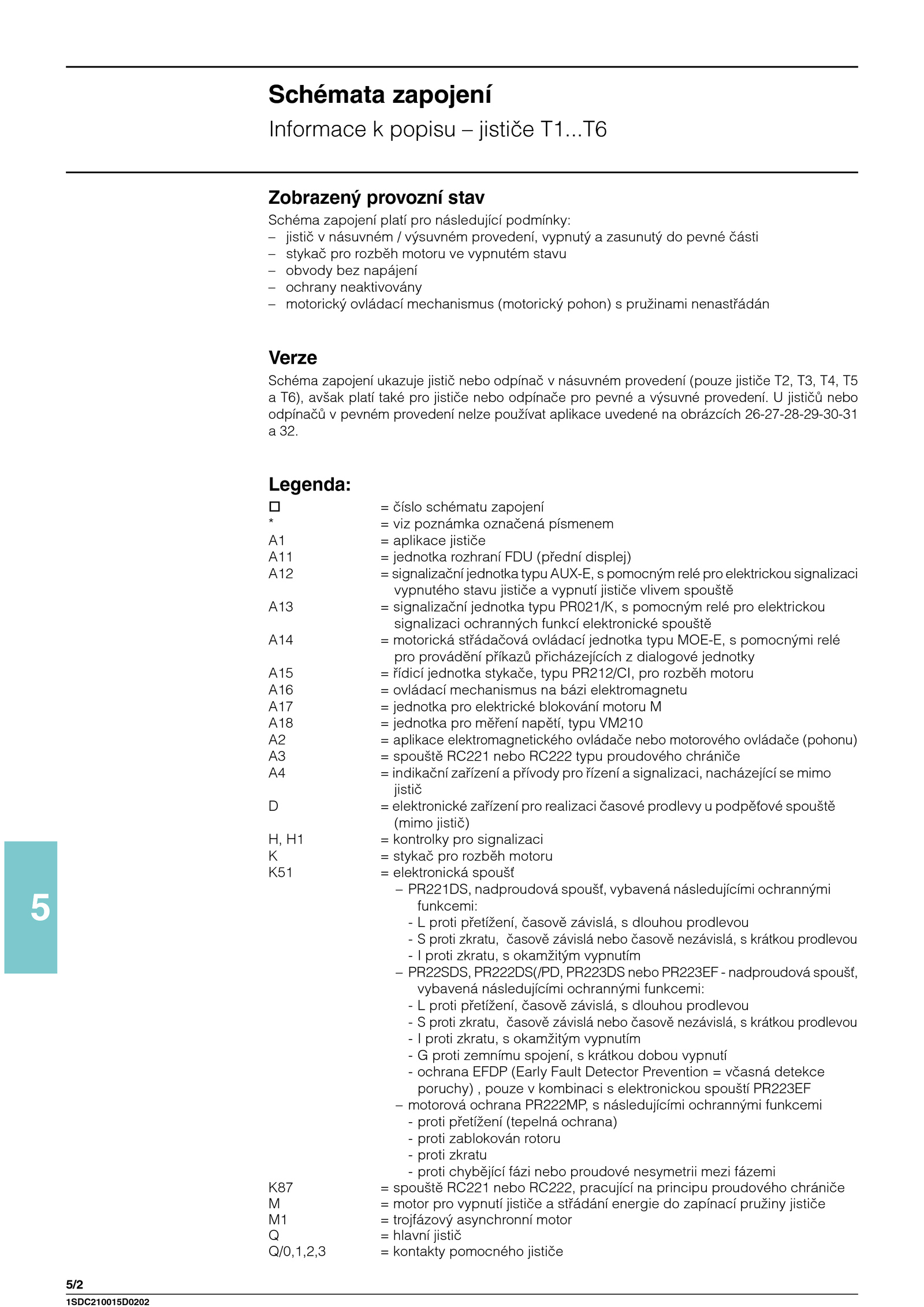

Schémata zapojení
Informace popisu jističe T1.
Legenda:
= číslo schématu zapojení
* viz poznámka označená písmenem
A1 aplikace jističe
A11 jednotka rozhraní FDU (přední displej)
A12 signalizační jednotka typu AUX-E, pomocným relé pro elektrickou signalizaci
vypnutého stavu jističe vypnutí jističe vlivem spouště
A13 signalizační jednotka typu PR021/K, pomocným relé pro elektrickou
signalizaci ochranných funkcí elektronické spouště
A14 motorická střádačová ovládací jednotka typu MOE-E, pomocnými relé
pro provádění příkazů přicházejících dialogové jednotky
A15 řídicí jednotka stykače, typu PR212/CI, pro rozběh motoru
A16 ovládací mechanismus bázi elektromagnetu
A17 jednotka pro elektrické blokování motoru M
A18 jednotka pro měření napětí, typu VM210
A2 aplikace elektromagnetického ovládače nebo motorového ovládače (pohonu)
A3 spouště RC221 nebo RC222 typu proudového chrániče
A4 indikační zařízení přívody pro řízení signalizaci, nacházející mimo
jistič
D elektronické zařízení pro realizaci časové prodlevy podpěťové spouště
(mimo jistič)
H, kontrolky pro signalizaci
K stykač pro rozběh motoru
K51 elektronická spoušť
– PR221DS, nadproudová spoušť, vybavená následujícími ochrannými
funkcemi:
- proti přetížení, časově závislá, dlouhou prodlevou
- proti zkratu, časově závislá nebo časově nezávislá, krátkou prodlevou
- proti zkratu, okamžitým vypnutím
– PR22SDS, PR222DS(/PD, PR223DS nebo PR223EF nadproudová spoušť,
vybavená následujícími ochrannými funkcemi:
- proti přetížení, časově závislá, dlouhou prodlevou
- proti zkratu, časově závislá nebo časově nezávislá, krátkou prodlevou
- proti zkratu, okamžitým vypnutím
- proti zemnímu spojení, krátkou dobou vypnutí
- ochrana EFDP (Early Fault Detector Prevention včasná detekce
poruchy) pouze kombinaci elektronickou spouští PR223EF
– motorová ochrana PR222MP, následujícími ochrannými funkcemi
- proti přetížení (tepelná ochrana)
- proti zablokován rotoru
- proti zkratu
- proti chybějící fázi nebo proudové nesymetrii mezi fázemi
K87 spouště RC221 nebo RC222, pracující principu proudového chrániče
M motor pro vypnutí jističe střádání energie zapínací pružiny jističe
M1 trojfázový asynchronní motor
Q hlavní jistič
Q/0,1,2,3 kontakty pomocného jističe
...T6
Zobrazený provozní stav
Schéma zapojení platí pro následující podmínky:
– jistič násuvném výsuvném provedení, vypnutý zasunutý pevné části
– stykač pro rozběh motoru vypnutém stavu
– obvody bez napájení
– ochrany neaktivovány
– motorický ovládací mechanismus (motorický pohon) pružinami nenastřádán
Verze
Schéma zapojení ukazuje jistič nebo odpínač násuvném provedení (pouze jističe T2, T3, T4, T5
a T6), avšak platí také pro jističe nebo odpínače pro pevné výsuvné provedení
