Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 210 z 404







Poznámky redaktora

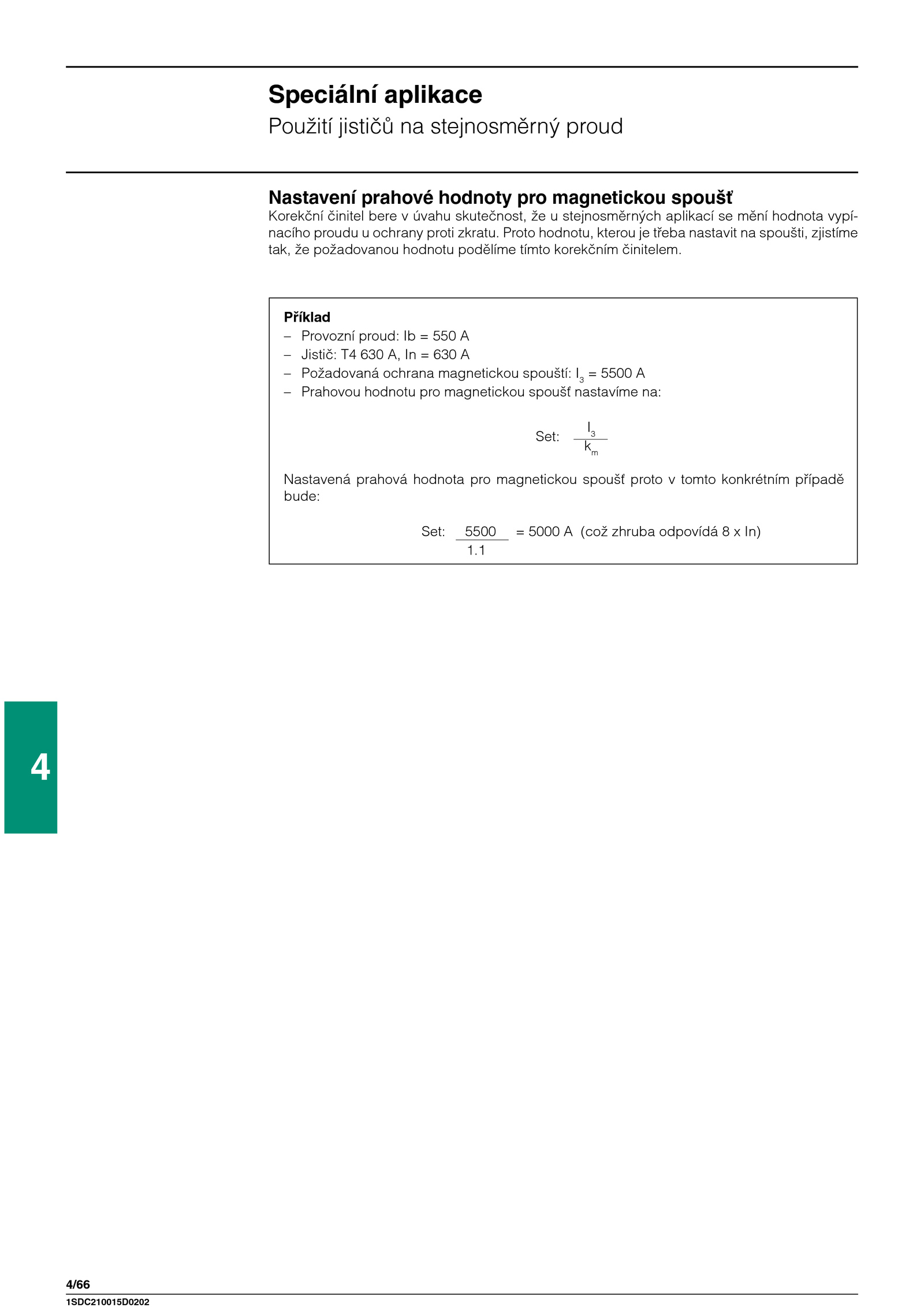

4 4/66 1SDC210015D0202 Příklad – Provozní proud: 550 A – Jistič: 630 630 A – Požadovaná ochrana magnetickou spouští: I3 = 5500 A – Prahovou hodnotu pro magnetickou spoušť nastavíme na: Set: I3 km Nastavená prahová hodnota pro magnetickou spoušť proto tomto konkrétním případě bude: Set: 5500 5000 (což zhruba odpovídá In) 1. Proto hodnotu, kterou třeba nastavit spoušti, zjistíme tak, požadovanou hodnotu podělíme tímto korekčním činitelem. Speciální aplikace Použití jističů stejnosměrný proud .1 Nastavení prahové hodnoty pro magnetickou spoušť Korekční činitel bere úvahu skutečnost, stejnosměrných aplikací mění hodnota vypí- nacího proudu ochrany proti zkratu
