Jejich logika založena detekci vektorového součtu proudů
tekoucích interním nebo externím součtovým transformátorem toroidním jádrem.
Na obrázku vidíme, ochranný vodič (PE) nebo ekvipotenciální vodič musí být instalován mimo
externě umístěný součtový transformátor toroidním jádrem.4
4/67
1SDC210F17F0001
L1
Ochranný vodič
Jistič
L2
L3
N
PE
vypínací cívka,
vypínací
elektromagnet
Zátěž
1SDC210015D0202

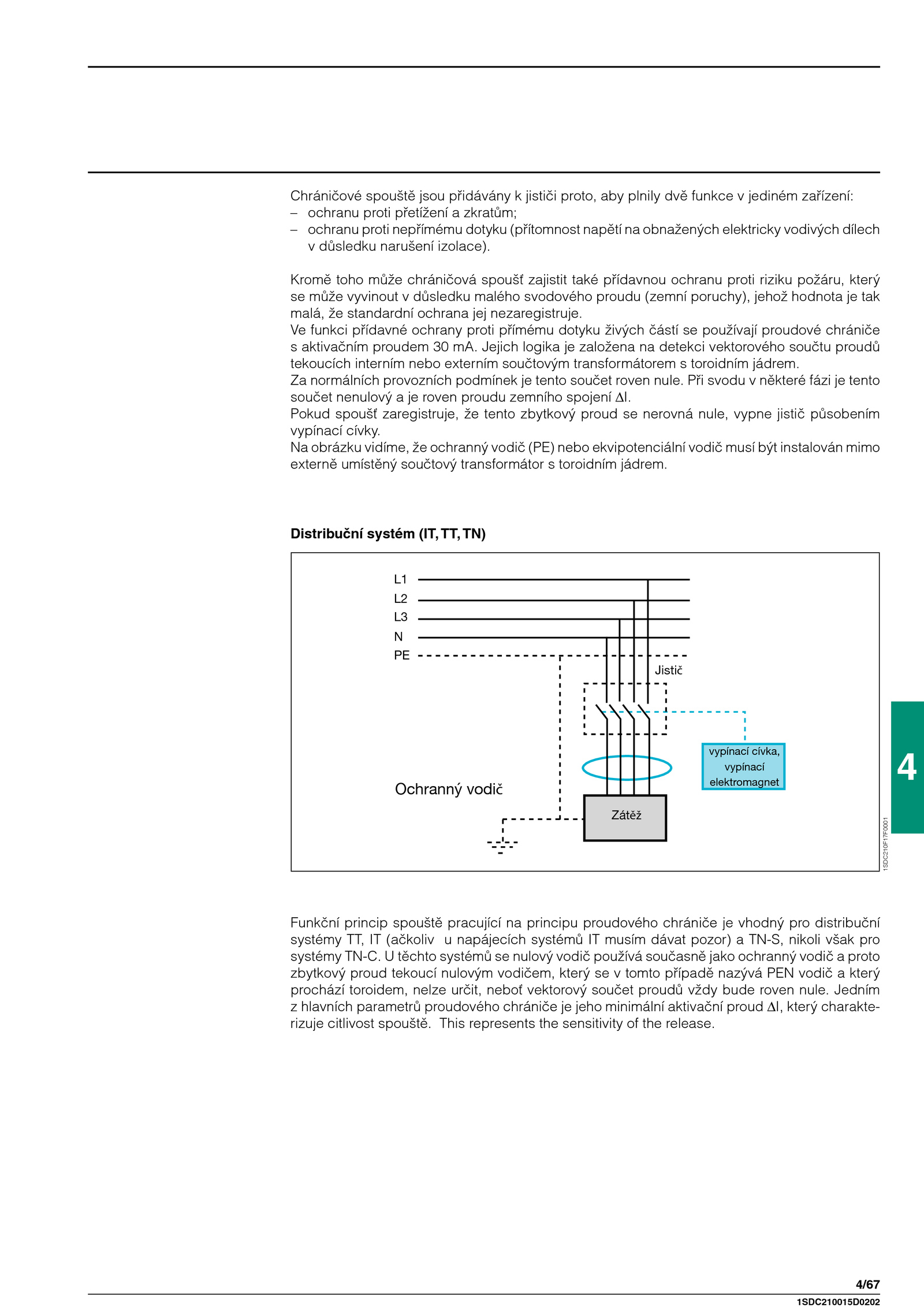

Chráničové spouště jsou přidávány jističi proto, aby plnily dvě funkce jediném zařízení:
– ochranu proti přetížení zkratům;
– ochranu proti nepřímému dotyku (přítomnost napětí obnažených elektricky vodivých dílech
v důsledku narušení izolace).
Ve funkci přídavné ochrany proti přímému dotyku živých částí používají proudové chrániče
s aktivačním proudem mA.
Pokud spoušť zaregistruje, tento zbytkový proud nerovná nule, vypne jistič působením
vypínací cívky.
Distribuční systém (IT,TT,TN)
. těchto systémů nulový vodič používá současně jako ochranný vodič proto
zbytkový proud tekoucí nulovým vodičem, který tomto případě nazývá PEN vodič který
prochází toroidem, nelze určit, neboť vektorový součet proudů vždy bude roven nule. Jedním
z hlavních parametrů proudového chrániče jeho minimální aktivační proud ΔI, který charakte-
rizuje citlivost spouště. This represents the sensitivity the release.
Za normálních provozních podmínek tento součet roven nule. Při svodu některé fázi tento
součet nenulový roven proudu zemního spojení ΔI.
Funkční princip spouště pracující principu proudového chrániče vhodný pro distribuční
systémy TT, (ačkoliv napájecích systémů musím dávat pozor) TN-S, nikoli však pro
systémy TN-C.
Kromě toho může chráničová spoušť zajistit také přídavnou ochranu proti riziku požáru, který
se může vyvinout důsledku malého svodového proudu (zemní poruchy), jehož hodnota tak
malá, standardní ochrana jej nezaregistruje
