Tmax Kompaktní jističe nn do 1600 A

| Kategorie: Katalog  | Tento dokument chci!

Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 290 z 404







Poznámky redaktora

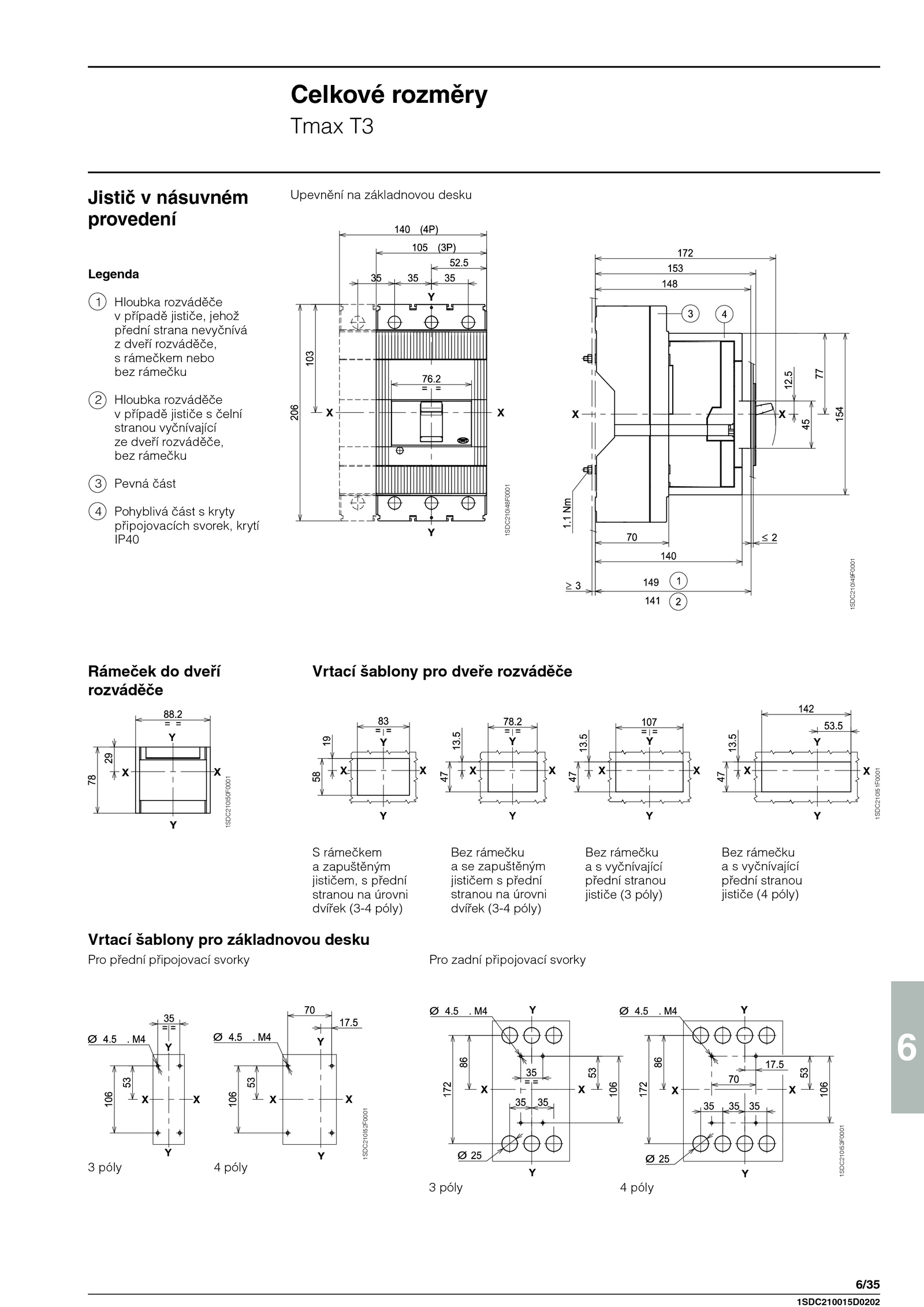

6 6/35 1SDC210I48F0001 1SDC210I49F0001 1SDC210I50F0001 1SDC210I51F0001 1SDC210I52F0001 1SDC210I53F0001 1SDC210015D0202 Celkové rozměry Tmax T3 Jistič násuvném provedení Rámeček dveří rozváděče Upevnění základnovou desku Vrtací šablony pro dveře rozváděče Vrtací šablony pro základnovou desku S rámečkem a zapuštěným jističem, přední stranou úrovni dvířek (3-4 póly) Bez rámečku a zapuštěným jističem přední stranou úrovni dvířek (3-4 póly) Bez rámečku a vyčnívající přední stranou jističe póly) Pro přední připojovací svorky Bez rámečku a vyčnívající přední stranou jističe póly) Pro zadní připojovací svorky 3 póly póly 3 póly póly Legenda 1 Hloubka rozváděče v případě jističe, jehož přední strana nevyčnívá z dveří rozváděče, s rámečkem nebo bez rámečku 2 Hloubka rozváděče v případě jističe čelní stranou vyčnívající ze dveří rozváděče, bez rámečku 3 Pevná část 4 Pohyblivá část kryty připojovacích svorek, krytí IP40
