Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
3-26)
Polohový spínač
(koncový spínač),
rozpínací kontakt
Polohový spínač (koncový
spínač); rozepnutí kontaktů
nastane před sepnutím
Stykač (rozpojený
kontakt poloze mimo
provoz)
Jistič automatickou
spouští
Odpínač
Ovládací zařízení
(obecný symbol)
Tepelné relé
Nadproudová ochrana
s okamžitou odezvou,
nebo relé reagující na
míru strmosti proudu
Nadproudová ochrana
s nastavitelnou charak-
teristikou krátkodobého
časového zpoždění
Nadproudová ochrana
s časově závislou charak-
teristikou krátkodobým
zpožděním
Nadproudová ochrana
s časově závislou charak-
teristikou, dlouhodobým
zpožděním
Nadproudová ochrana pro
registraci zemního spojení,
s časově závislou charak-
teristikou krátkodobým
zpožděním
Proudové relé pro detekci
fázové symetrie
Tepelný efekt
Elektromagnetický efekt
Zpoždění
Mechanické spojení
(spřažení)
Manuálně ovládaný
prvek (obecný symbol)
Ovládací prvek pro
ovládání otočením
Ovládací prvek pro
ovládání stlačením
Ovládací prvek pro
ovládání klíčem
Ovládání vačkou
Zem (obecný symbol)
Převodník galvanickým
oddělením
Vodiče stíněném
kabelu; vyobrazeny dva
vodiče
Zkroucené vodiče;
vyobrazeny dva vodiče
Připojení vodičů
Koncová svorka
Zdířka zástrčkou
(sameček samička)
Rezistor (obecný
symbol)
Teplotně závislý odpor
Motor (obecný symbol)
Indukční motor, trojfá-
zový, klecovou kotvou
Transformátor proudu
Transformátor proudu se
čtyřobvodovým vinutím
a jedním permanent-
ním vinutím jednou
odbočkou
Zapínací kontakt
Vypínací kontakt
Přepínací kontakt;
napřed vypnutí pak
sepnutí
Polohový spínač
(koncový spínač),
zapínací kontakt
Proudové diferenciální
relé
Relé pro detekci výpad-
ku fáze, trojfázovém
systému
Relé pro detekci
zablokovaného rotoru,
fungující principu
snímání proudu
Žárovka, obecný symbol
Mechanické blokování
mezi dvěma zařízeními
Ovládání elektrickým
motorem
Motor sériovým
buzením
Obrazovka, stínítko
(může být kresleno
v libovolném tvaru)
Ekvipotencialita
Transformátor napětí
Vinutí trojfázového trans-
formátoru zapojeného
do hvězdy
Prvek pro snímání
proudu; proudový
snímač
..5
5/12
M
M
1SDC210015D0202

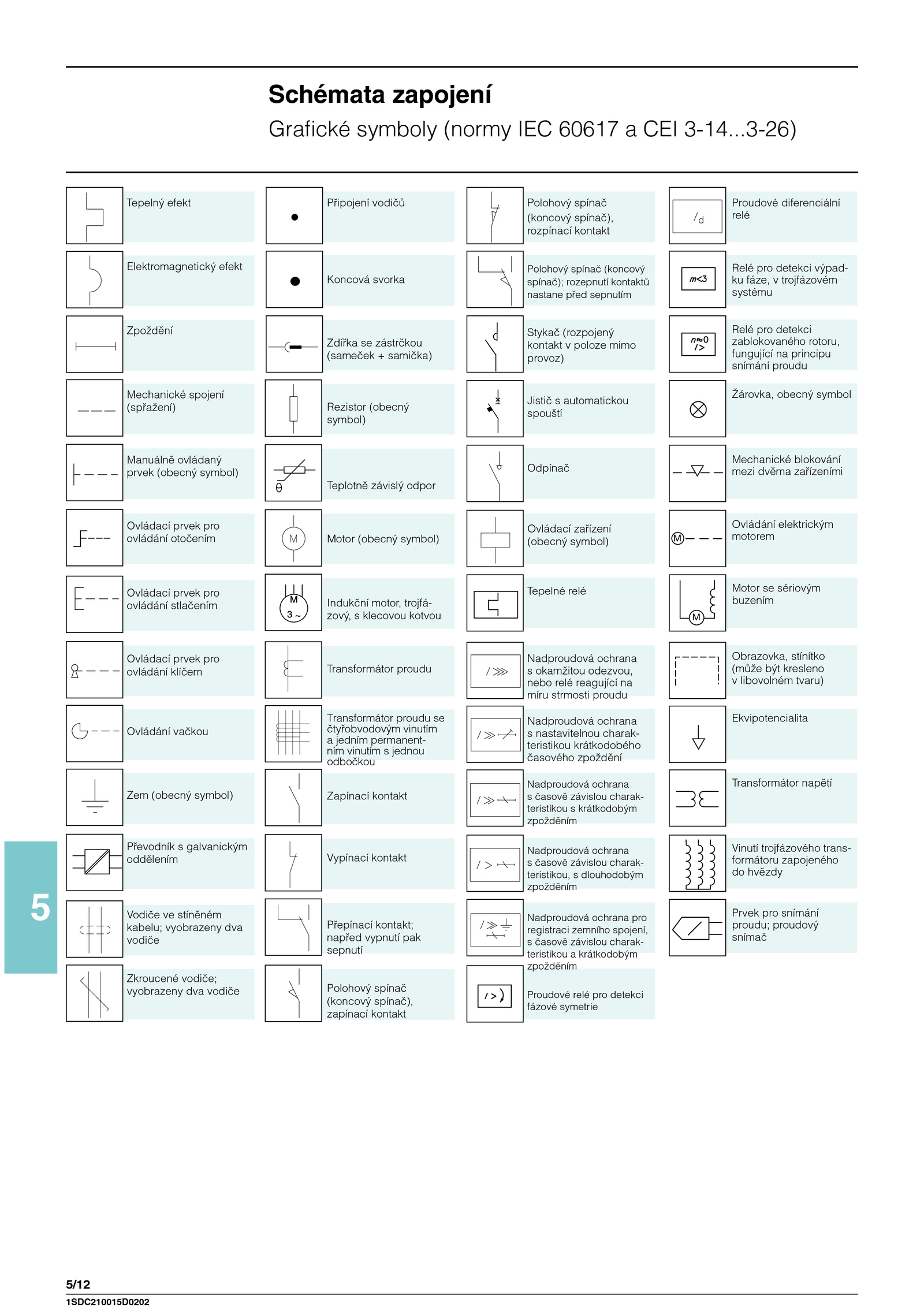

Schémata zapojení
Grafické symboly (normy IEC 60617 CEI 3-14.
