Kompatibilita
Přehled interního příslušenství, které kompatibilní jističi Tmax.
Možné kombinace interního příslušenství

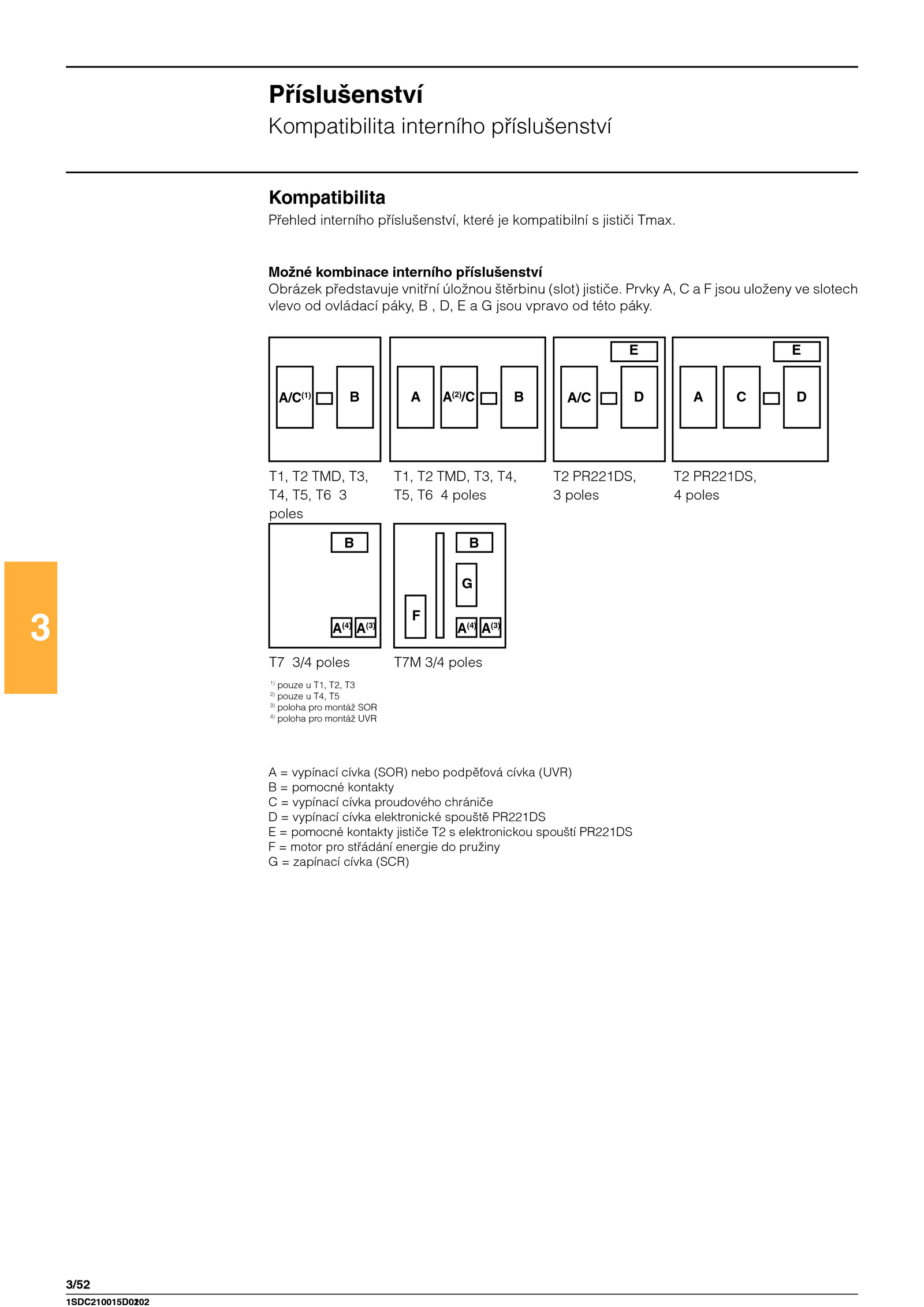

Obrázek představuje vnitřní úložnou štěrbinu (slot) jističe.
Příslušenství
Kompatibilita interního příslušenství
T1, TMD, T3,
T4, T5, 3
poles
T1, TMD, T3, T4,
T5, poles
T2 PR221DS,
3 poles
T2 PR221DS,
4 poles
A/C(1) A(2)
/C A/C D
E
A D
E
1)
pouze T1, T2, T3
2)
pouze T4, T5
3)
poloha pro montáž SOR
4)
poloha pro montáž UVR
A vypínací cívka (SOR) nebo podpěťová cívka (UVR)
B pomocné kontakty
C vypínací cívka proudového chrániče
D vypínací cívka elektronické spouště PR221DS
E pomocné kontakty jističe elektronickou spouští PR221DS
F motor pro střádání energie pružiny
G zapínací cívka (SCR)
T7 3/4 poles T7M 3/4 poles
B
A(4)
A(3)
B
G
A(4)
A(3)
F
1SDC210015D0102
. Prvky jsou uloženy slotech
vlevo ovládací páky, jsou vpravo této páky
