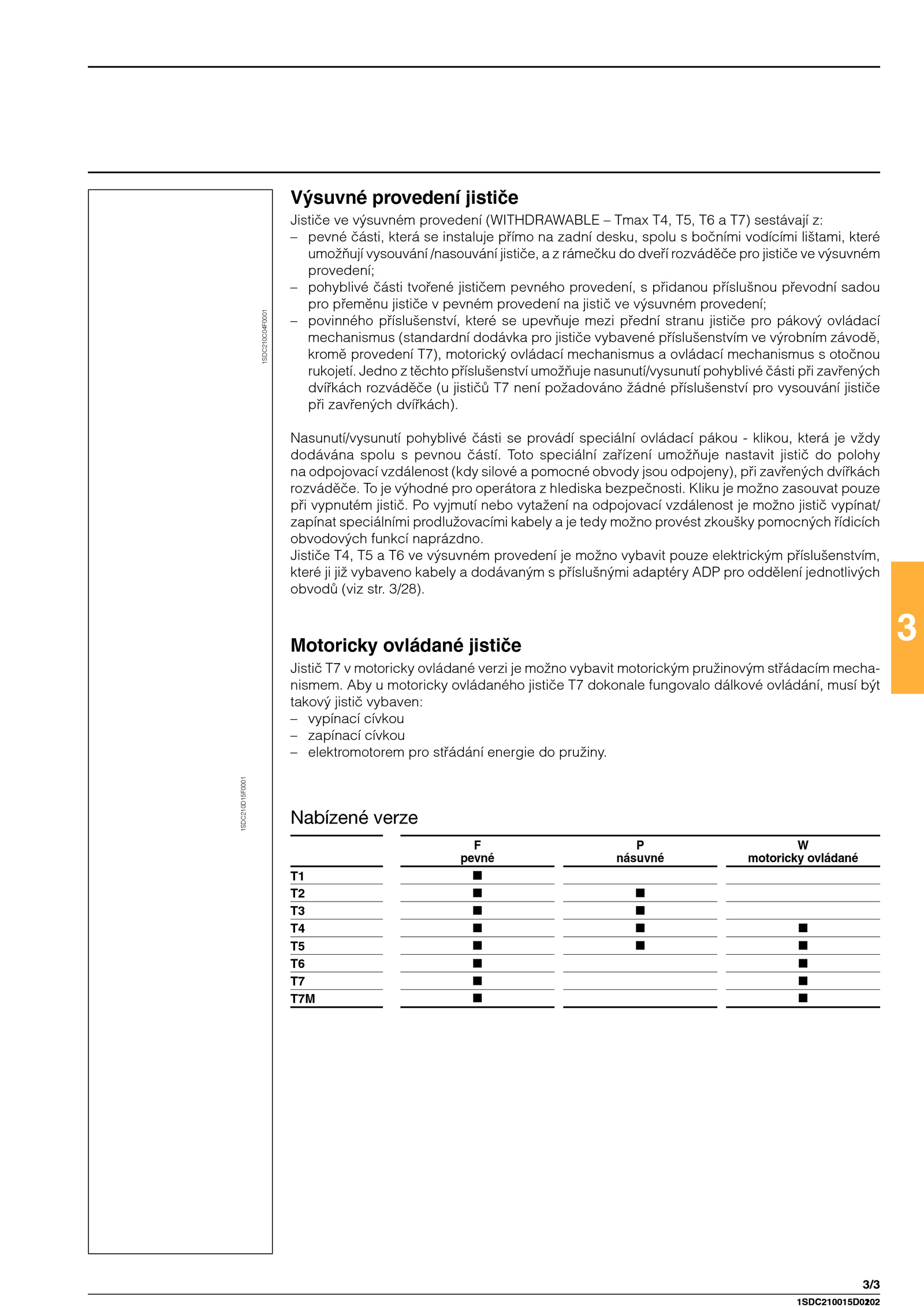

Výsuvné provedení jističe
Jističe výsuvném provedení (WITHDRAWABLE Tmax T4, T5, T7) sestávají z:
– pevné části, která instaluje přímo zadní desku, spolu bočními vodícími lištami, které
umožňují vysouvání /nasouvání jističe, rámečku dveří rozváděče pro jističe výsuvném
provedení;
– pohyblivé části tvořené jističem pevného provedení, přidanou příslušnou převodní sadou
pro přeměnu jističe pevném provedení jistič výsuvném provedení;
– povinného příslušenství, které upevňuje mezi přední stranu jističe pro pákový ovládací
mechanismus (standardní dodávka pro jističe vybavené příslušenstvím výrobním závodě,
kromě provedení T7), motorický ovládací mechanismus ovládací mechanismus otočnou
rukojetí. Jedno těchto příslušenství umožňuje nasunutí/vysunutí pohyblivé části při zavřených
dvířkách rozváděče jističů není požadováno žádné příslušenství pro vysouvání jističe
při zavřených dvířkách).
1SDC210015D0102
. 3/28). výhodné pro operátora hlediska bezpečnosti.
Jističe T4, výsuvném provedení možno vybavit pouze elektrickým příslušenstvím,
které již vybaveno kabely dodávaným příslušnými adaptéry ADP pro oddělení jednotlivých
obvodů (viz str.
Nabízené verze
F
pevné
P
násuvné
W
motoricky ovládané
T1 I
T2 I
T3 I
T4 I
T5 I
T6 I
T7 I
T7M I
Motoricky ovládané jističe
Jistič motoricky ovládané verzi možno vybavit motorickým pružinovým střádacím mecha-
nismem. Aby motoricky ovládaného jističe dokonale fungovalo dálkové ovládání, musí být
takový jistič vybaven:
– vypínací cívkou
– zapínací cívkou
– elektromotorem pro střádání energie pružiny.
Nasunutí/vysunutí pohyblivé části provádí speciální ovládací pákou klikou, která vždy
dodávána spolu pevnou částí. Toto speciální zařízení umožňuje nastavit jistič polohy
na odpojovací vzdálenost (kdy silové pomocné obvody jsou odpojeny), při zavřených dvířkách
rozváděče. Kliku možno zasouvat pouze
při vypnutém jistič. vyjmutí nebo vytažení odpojovací vzdálenost možno jistič vypínat/
zapínat speciálními prodlužovacími kabely tedy možno provést zkoušky pomocných řídicích
obvodových funkcí naprázdno
