Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
Poznámky redaktora
Vysunutí možno provést pouze vypnu-
tým jističem (ze zřejmých bezpečnostních důvodů), použitím speciální vysouvací kliky, která je
dodávány spolu převodní sadou, která slouží přeměně jističe pevném provedení jistič
ve výsuvném provedení.
.
Harmonizace příslušenství umožňuje snížit nároky skladování nabízí lepší flexibilitu při
provádění servisu, což dává lepší výhody uživatelům řady Tmax;
– nový systém rychlé montáže pro interní elektrické příslušenství jističů Tmax T7, bez kabelů
pro připojení svorkovnic;
– stejné možnosti vybavení příslušenstvím, pokud jde spojovací prvky (svorky, kryty svorek
a dělicí přepážky mehi fázemi) pro jističe pevném provedení pro pevné části násuvných
jističů řady Tmax T3;
– široká nabídka jednotek proudového chrániče pro jističe Tmax:
- třípólové čtyřpólové RC221 RC222 250 pro T1, T2, T3
- RC222, čtyřpólové, 500 pro T5
- RC223 (typu B), citlivé také proudy plynule pomalu měnící stejnosměrnou složkou
(IEC 60947-2, příloha M), čtyřpólové pro jističe T4, 250 A;
- integrovaná ochrana principu zbytkového proudu, pro spouště PR332/P LSIRc, použitá
u jističů Tmax T7.
Příslušenství
Dokonalosti racionalizace při instalaci jističů řady Tmax dosaženo také novátorskými
řešeními při vývoji příslušenství, kam patří:
– jednotná řada příslušenství pro jističe T1, T3; další společné pro T4, T6; další spo-
lečné pro jistič T7. Tím zvýší bezpečnost obsluhy bezpečnost rozváděče vůči
elektrickému oblouku rozváděčů nízkého napětí. Příslušenství kompletní umožňuje jednoduchou instalaci rozváděčů.1
1/12
1SDC210A35F0001
1SDC210015D0202

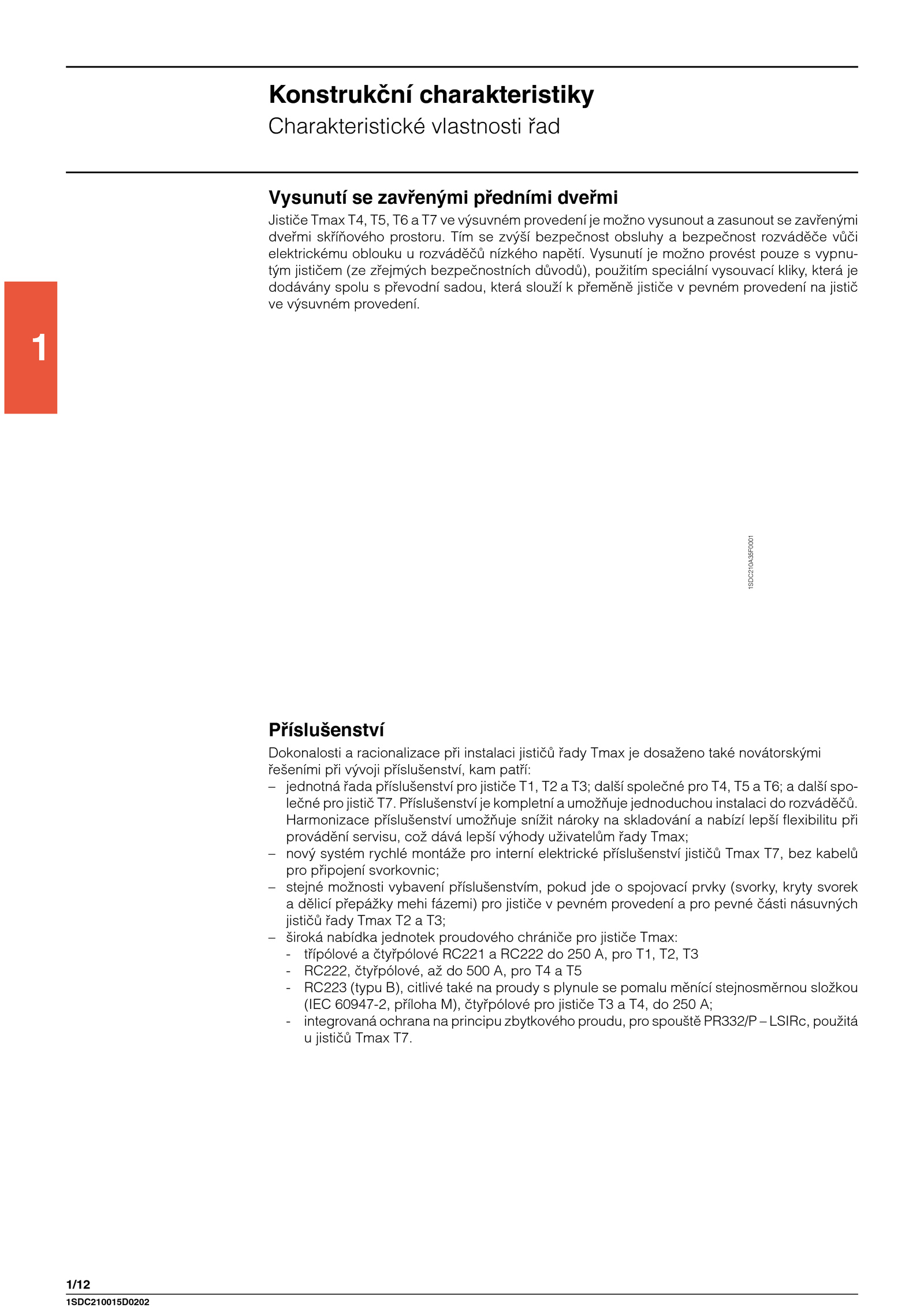

Konstrukční charakteristiky
