Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
tedy možné připravit standardizovanou nosnou konstrukci,
která usnadňuje etapu návrhu konstrukci kovových částí rozváděče. Při elektrickém ovládání máme dispozici různá
technická řešení:
– elektromagnetický ovládač pro jističe T1, T3
– motorický střádačový ovládač pro jističe T4, T6
– střádačový ovládací mechanismus pro jističe T7; převodový motor pro automatické střádání
energie zapínacích pružin vypínací/zapínací cívka
Instalace
Jističe Tmax možno instalovat rozváděčích umístěných jakékoli horizontální, vertikální nebo
ležící poloze základnové desce nebo lištách, aniž nich došlo zhoršení jmenovitých
parametrů. Jističe Tmax mohou být jednoduše instalovány všech typech rozváděčů, přede-
vším díky možnosti napájení horních nebo dolních napájecích svorek, bez ohrožení funkčnosti
výrobku.
.
Kromě upevnění základnovou desku mohou být jističe T1, instalovány pomocí spe-
ciálních upevňovacích držáků lišty DIN 50022.
Všechny jističe možno manuálně ovládat ovládací pákou nebo otočnou rukojetí (napřímo
nebo přes dveře rozváděče) elektricky.1
1/11
1SDC210015D0202

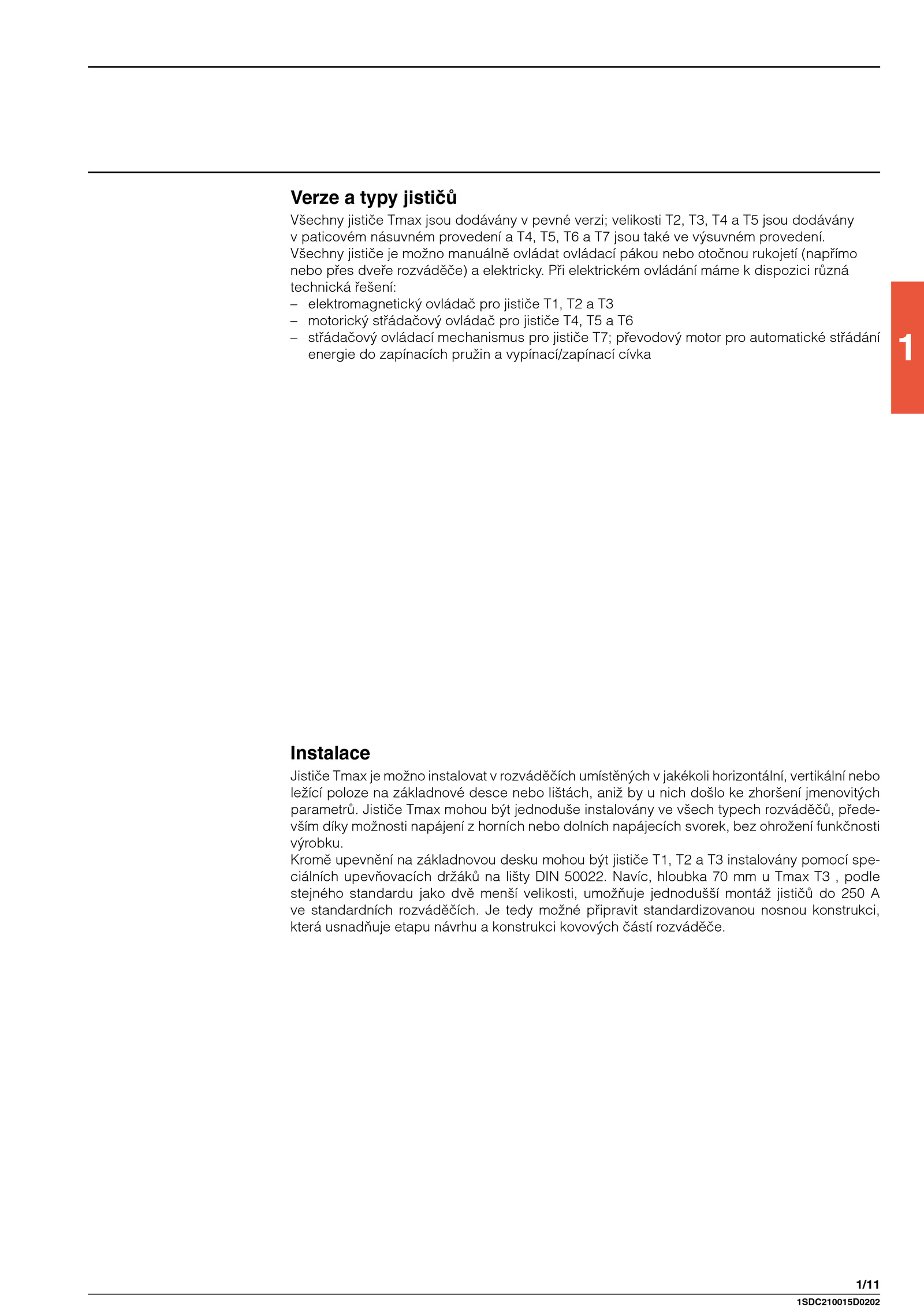

Verze typy jističů
Všechny jističe Tmax jsou dodávány pevné verzi; velikosti T2, T3, jsou dodávány
v paticovém násuvném provedení T4, T5, jsou také výsuvném provedení. Navíc, hloubka Tmax podle
stejného standardu jako dvě menší velikosti, umožňuje jednodušší montáž jističů 250 A
ve standardních rozváděčích
