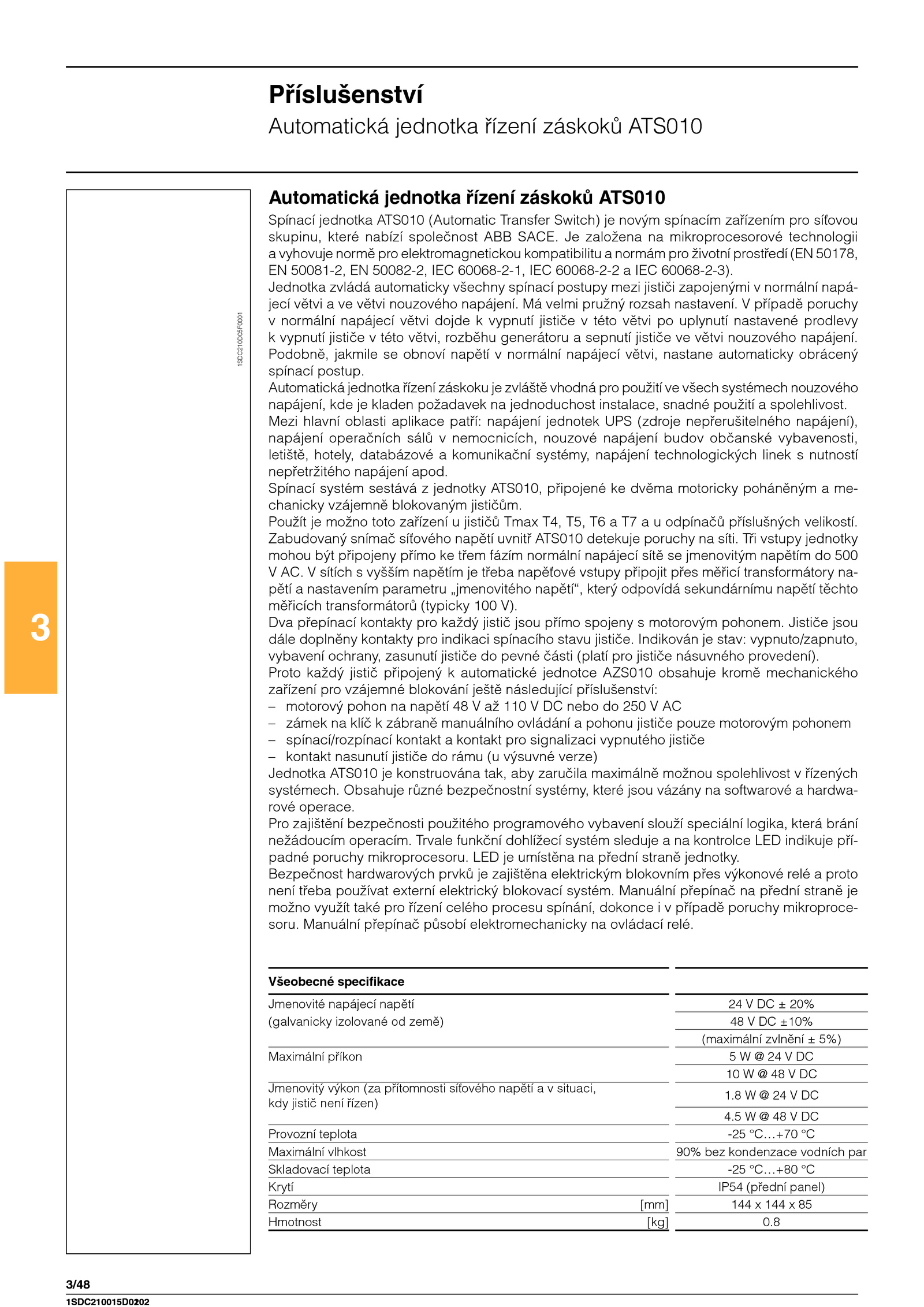

Automatická jednotka řízení záskoků ATS010
Spínací jednotka ATS010 (Automatic Transfer Switch) novým spínacím zařízením pro síťovou
skupinu, které nabízí společnost ABB SACE.
Pro zajištění bezpečnosti použitého programového vybavení slouží speciální logika, která brání
nežádoucím operacím.
Jednotka zvládá automaticky všechny spínací postupy mezi jističi zapojenými normální napá-
jecí větvi větvi nouzového napájení.
Podobně, jakmile obnoví napětí normální napájecí větvi, nastane automaticky obrácený
spínací postup. sítích vyšším napětím třeba napěťové vstupy připojit přes měřicí transformátory na-
pětí nastavením parametru „jmenovitého napětí“, který odpovídá sekundárnímu napětí těchto
měřicích transformátorů (typicky 100 V).
Mezi hlavní oblasti aplikace patří: napájení jednotek UPS (zdroje nepřerušitelného napájení),
napájení operačních sálů nemocnicích, nouzové napájení budov občanské vybavenosti,
letiště, hotely, databázové komunikační systémy, napájení technologických linek nutností
nepřetržitého napájení apod. Obsahuje různé bezpečnostní systémy, které jsou vázány softwarové hardwa-
rové operace. Jističe jsou
dále doplněny kontakty pro indikaci spínacího stavu jističe.
Zabudovaný snímač síťového napětí uvnitř ATS010 detekuje poruchy síti.
Dva přepínací kontakty pro každý jistič jsou přímo spojeny motorovým pohonem.
Automatická jednotka řízení záskoku zvláště vhodná pro použití všech systémech nouzového
napájení, kde kladen požadavek jednoduchost instalace, snadné použití spolehlivost.
Použít možno toto zařízení jističů Tmax T4, T5, odpínačů příslušných velikostí.
Spínací systém sestává jednotky ATS010, připojené dvěma motoricky poháněným me-
chanicky vzájemně blokovaným jističům. Tři vstupy jednotky
mohou být připojeny přímo třem fázím normální napájecí sítě jmenovitým napětím 500
V AC. Manuální přepínač působí elektromechanicky ovládací relé.3
3/48
1SDC210D05F0001
1SDC210015D0202
Příslušenství
Automatická jednotka řízení záskoků ATS010
Všeobecné specifikace
Jmenovité napájecí napětí 20%
(galvanicky izolované země) ±10%
(maximální zvlnění 5%)
Maximální příkon DC
10 DC
Jmenovitý výkon (za přítomnosti síťového napětí situaci,
kdy jistič není řízen)
1. Trvale funkční dohlížecí systém sleduje kontrolce LED indikuje pří-
padné poruchy mikroprocesoru. případě poruchy
v normální napájecí větvi dojde vypnutí jističe této větvi uplynutí nastavené prodlevy
k vypnutí jističe této větvi, rozběhu generátoru sepnutí jističe větvi nouzového napájení. založena mikroprocesorové technologii
a vyhovuje normě pro elektromagnetickou kompatibilitu normám pro životní prostředí (EN 50178,
EN 50081-2, 50082-2, IEC 60068-2-1, IEC 60068-2-2 IEC 60068-2-3).5 DC
Provozní teplota -25 °C…+70 °C
Maximální vlhkost 90% bez kondenzace vodních par
Skladovací teplota -25 °C…+80 °C
Krytí IP54 (přední panel)
Rozměry [mm] 144 144 85
Hmotnost [kg] 0.
Bezpečnost hardwarových prvků zajištěna elektrickým blokovním přes výkonové relé proto
není třeba používat externí elektrický blokovací systém
