Jističe generace T patří do rodiny kompaktních jističů, charakterizovaných vynikající hodnotou poměru výkonnost/velikost. V okamžiku výběru je již možno odhadnout, kolik instalačního místa bude třeba pro kabeláža jak snadná bude tato kabeláž. Totéž platí i pro rozměry ... Technický katalog Hlavní charakteristiky Konstrukční řady Příslušenství Charakteristiky a technické informace Schémata zapojení Celkové rozměry Objednací čísla ...
240 AC/12 DC
– propojovací kabely mezi jednotkou vícepólovým konektorem, který nachází řadě
spouští instalovaných jističů Tmax, SACE Isomax SACE Emax
– propojovací kabel mezi jednotkou (sériové rozhraní RS232)
– napájecí kabel
– návod obsluze disketa aplikačním softwarem
– plastový obal.3
3/47
1SDC210D03F0001
1SDC210D04F0001
1SDC210015D0202

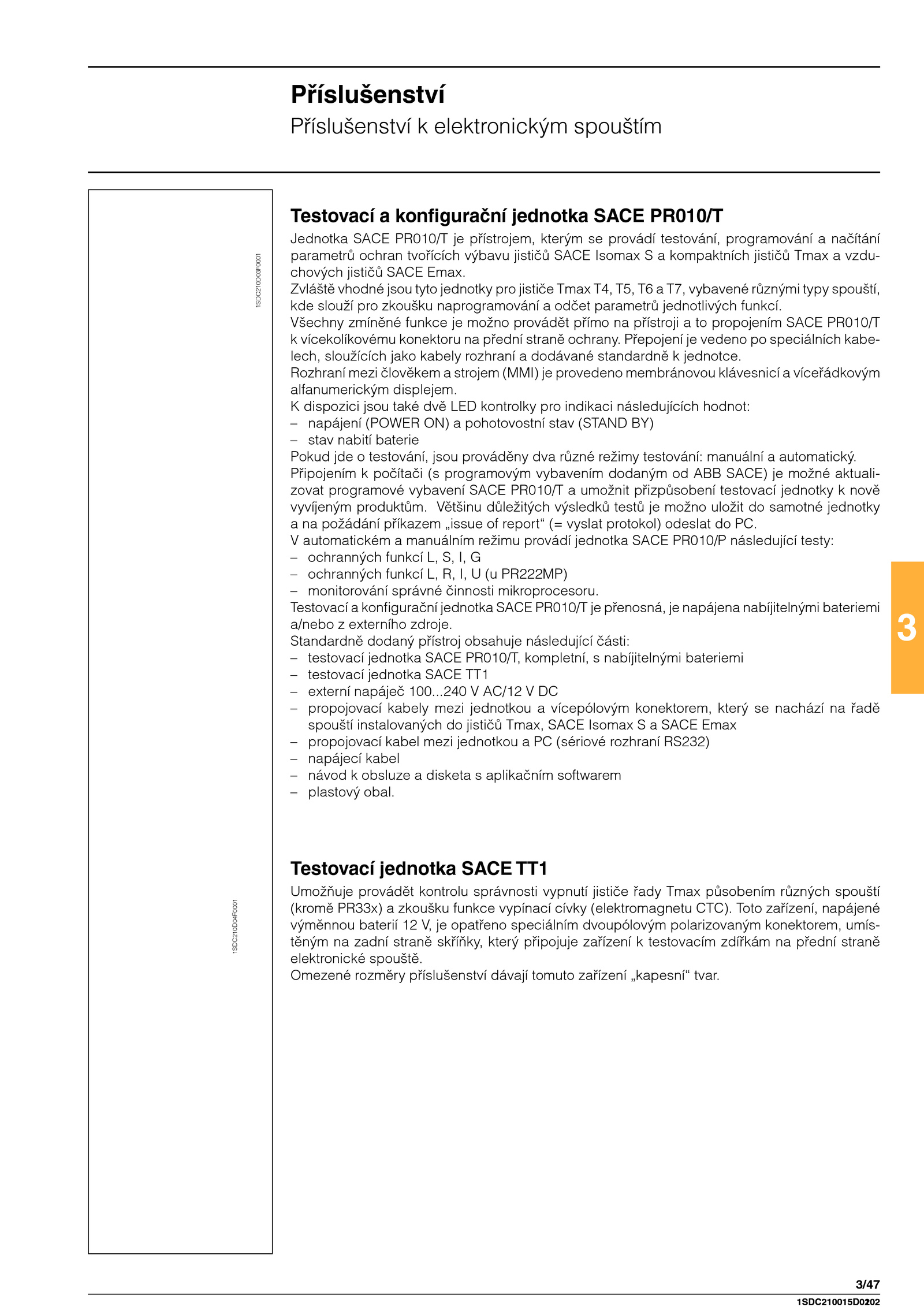

Testovací konfigurační jednotka SACE PR010/T
Jednotka SACE PR010/T přístrojem, kterým provádí testování, programování načítání
parametrů ochran tvořících výbavu jističů SACE Isomax kompaktních jističů Tmax vzdu-
chových jističů SACE Emax.
Zvláště vhodné jsou tyto jednotky pro jističe Tmax T4, T5, T7, vybavené různými typy spouští,
kde slouží pro zkoušku naprogramování odčet parametrů jednotlivých funkcí.
Rozhraní mezi člověkem strojem (MMI) provedeno membránovou klávesnicí víceřádkovým
alfanumerickým displejem.
Všechny zmíněné funkce možno provádět přímo přístroji propojením SACE PR010/T
k vícekolíkovému konektoru přední straně ochrany.
K dispozici jsou také dvě LED kontrolky pro indikaci následujících hodnot:
– napájení (POWER ON) pohotovostní stav (STAND BY)
– stav nabití baterie
Pokud jde testování, jsou prováděny dva různé režimy testování: manuální automatický.
Testovací jednotka SACE TT1
Umožňuje provádět kontrolu správnosti vypnutí jističe řady Tmax působením různých spouští
(kromě PR33x) zkoušku funkce vypínací cívky (elektromagnetu CTC).
Příslušenství
Příslušenství elektronickým spouštím
1SDC210015D0102
. Přepojení vedeno speciálních kabe-
lech, sloužících jako kabely rozhraní dodávané standardně jednotce. Většinu důležitých výsledků testů možno uložit samotné jednotky
a požádání příkazem „issue report“ vyslat protokol) odeslat PC..
Omezené rozměry příslušenství dávají tomuto zařízení „kapesní“ tvar..
V automatickém manuálním režimu provádí jednotka SACE PR010/P následující testy:
– ochranných funkcí G
– ochranných funkcí PR222MP)
– monitorování správné činnosti mikroprocesoru.
Testovací konfigurační jednotka SACE PR010/T přenosná, napájena nabíjitelnými bateriemi
a/nebo externího zdroje.
Připojením počítači programovým vybavením dodaným ABB SACE) možné aktuali-
zovat programové vybavení SACE PR010/T umožnit přizpůsobení testovací jednotky nově
vyvíjeným produktům.
Standardně dodaný přístroj obsahuje následující části:
– testovací jednotka SACE PR010/T, kompletní, nabíjitelnými bateriemi
– testovací jednotka SACE TT1
– externí napáječ 100. Toto zařízení, napájené
výměnnou baterií opatřeno speciálním dvoupólovým polarizovaným konektorem, umís-
těným zadní straně skříňky, který připojuje zařízení testovacím zdířkám přední straně
elektronické spouště
