vzdálenost prvnímu upevňovacímu bodu
Kabely Pasy
A C
Hodnoty pro kompaktní jističe 3VA1 připravují.
Kompaktní jističe 3VA velikosti 000 (3VA15, 3VA25) vyfukují pouze směrem nahoru, tj.
1) Upevnění kabelů
2) Upevnění pasů
1 2
A
B
C
Kompaktní jističe 3VA 000 Parametry Bezpečné vzdálenosti
Kompaktní jističe 3VA 000 Parametry Deionizační prostory
.
1 5
2 6
Max. vzdálenost prvnímu upevňovacímu bodu
Kabely Pasy
A C
[mm]
[mm] [mm]
[mm] [mm]
[mm]
< mm2
30 kA: 150
250 250
85 150 kA: kabelový kanál
16 mm2
÷ mm2
100 250 250
70 mm2
÷ 240 mm2
150 250 250
Max. Horní vyfukovací otvory svorek jsou umístěny nad připojením spodní vyfuko-
vací otvory svorek jsou umístěny připojením.
Maximální vzdálenosti pro kompaktní jističe 3VA2
Maximální vzdálenosti pro kompaktní jističe 3VA1

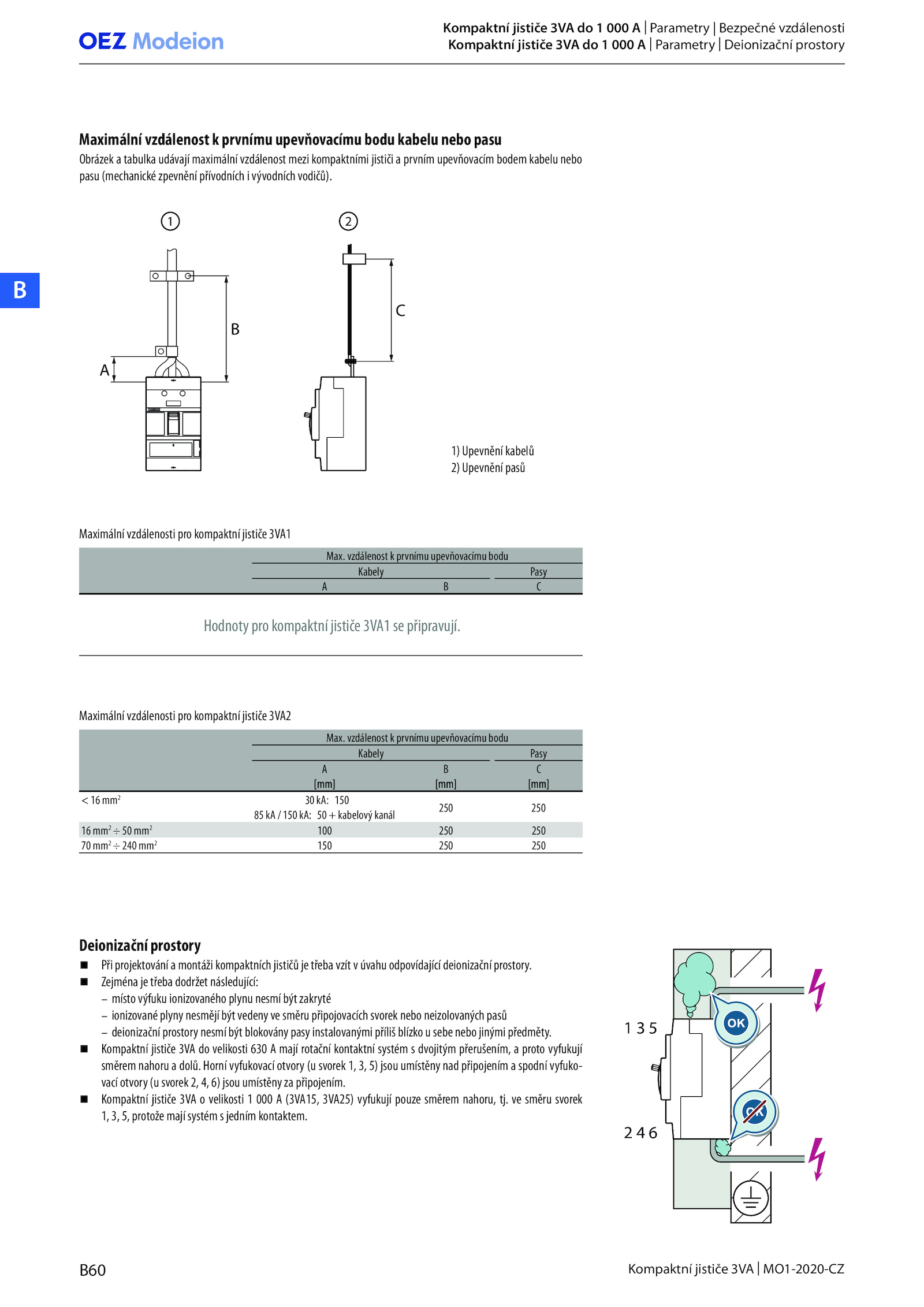

Maximální vzdálenost prvnímu upevňovacímu bodu kabelu nebo pasu
Obrázek tabulka udávají maximální vzdálenost mezi kompaktními jističi prvním upevňovacím bodem kabelu nebo
pasu (mechanické zpevnění přívodních vývodních vodičů). směru svorek
1, protože mají systém jedním kontaktem.
Zejména třeba dodržet následující:
– místo výfuku ionizovaného plynu nesmí být zakryté
– ionizované plyny nesmějí být vedeny směru připojovacích svorek nebo neizolovaných pasů
– deionizační prostory nesmí být blokovány pasy instalovanými příliš blízko sebe nebo jinými předměty.
Kompaktní jističe 3VA velikosti 630 mají rotační kontaktní systém dvojitým přerušením, proto vyfukují
směrem nahoru dolů.B60 Kompaktní jističe 3VA MO1-2020-CZ
B
Deionizační prostory
Při projektování montáži kompaktních jističů třeba vzít úvahu odpovídající deionizační prostory
