Kompaktní jističe 3VA MO1-2020-CZ
B
3VA10, 3VA11
100 160 A
3VA12
250 A
3VA13, 3VA14
400 630 A
x x
[mm]
[mm] [mm]
[mm] [mm]
[mm]
≤ 690V
150 150 150
≤ 600V
3VA20, 3VA21, 3VA22
100 160 250 A
3VA23
400 A
3VA24
630 A
x x
[mm]
[mm] [mm]
[mm] [mm]
[mm]
≤ 525V 100 100
AC 525V 690V 150 200 100

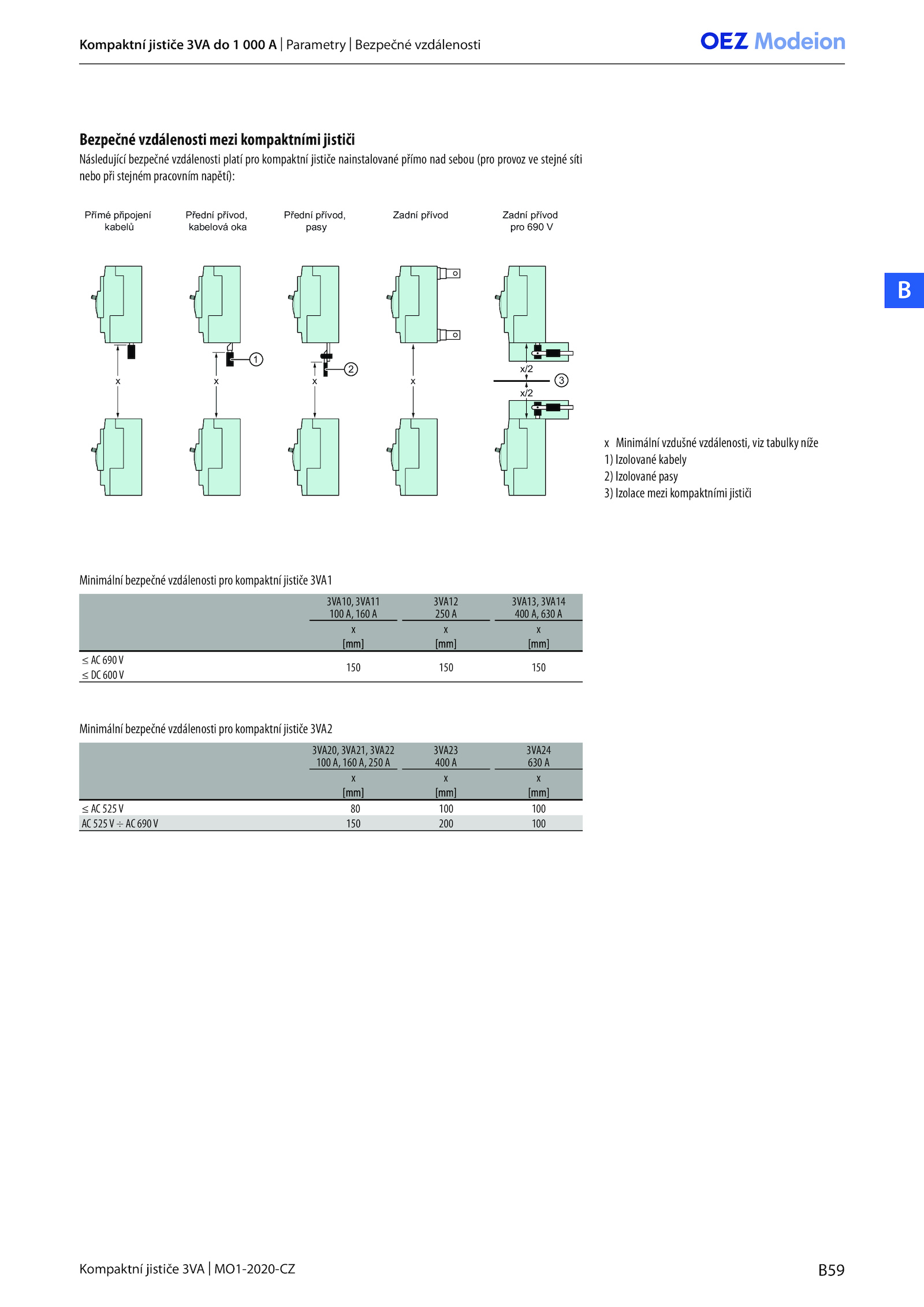

Minimální bezpečné vzdálenosti pro kompaktní jističe 3VA1
Minimální bezpečné vzdálenosti pro kompaktní jističe 3VA2
Bezpečné vzdálenosti mezi kompaktními jističi
Následující bezpečné vzdálenosti platí pro kompaktní jističe nainstalované přímo nad sebou (pro provoz stejné síti
nebo při stejném pracovním napětí):
x
x
x
x
2
3
x/2
x/2
1
3ĜtPpSĜLSRMHQt
NDEHOĤ
3ĜHGQtSĜtYRG
NDEHORYiRND
3ĜHGQtSĜtYRG
SDV\
=DGQtSĜtYRG =DGQtSĜtYRG
SUR9
x Minimální vzdušné vzdálenosti, viz tabulky níže
1) Izolované kabely
2) Izolované pasy
3) Izolace mezi kompaktními jističi
Kompaktní jističe 3VA 000 Parametry Bezpečné vzdálenosti
