Poloha jističe signalizována pod otvorem pro vložení kliky.
Rozměry jističů 3VA27 výsuvném provedení připojovacími sadami jsou uvedeny kapitole Připojovací sady pro
výsuvná provedení jističů (viz strana D85).
Rozměry
Kompaktní jističe 3VA27 600 Výsuvná zařízení
.D97
Kompaktní jističe 3VA MO1-2020-CZ
D
Popis
3
4
5
6
7
8 2
1

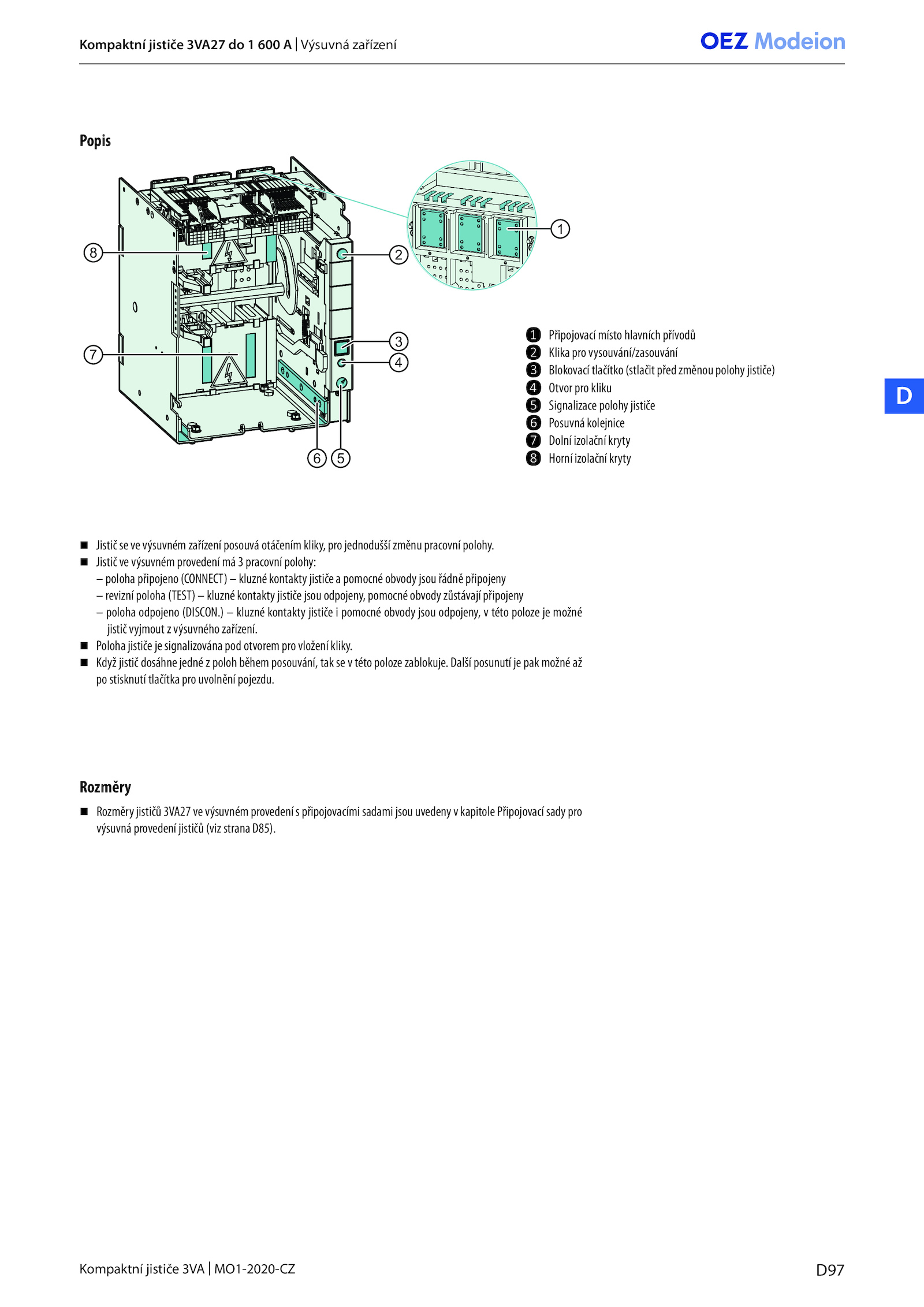

❶ Připojovací místo hlavních přívodů
❷ Klika pro vysouvání/zasouvání
❸ Blokovací tlačítko (stlačit před změnou polohy jističe)
❹ Otvor pro kliku
❺ Signalizace polohy jističe
❻ Posuvná kolejnice
❼ Dolní izolační kryty
❽ Horní izolační kryty
Jistič výsuvném zařízení posouvá otáčením kliky, pro jednodušší změnu pracovní polohy.
Jistič výsuvném provedení pracovní polohy:
– poloha připojeno (CONNECT) kluzné kontakty jističe pomocné obvody jsou řádně připojeny
– revizní poloha (TEST) kluzné kontakty jističe jsou odpojeny, pomocné obvody zůstávají připojeny
– poloha odpojeno (DISCON.
Když jistič dosáhne jedné poloh během posouvání, tak této poloze zablokuje.) kluzné kontakty jističe pomocné obvody jsou odpojeny, této poloze možné
jistič vyjmout výsuvného zařízení. Další posunutí pak možné až
po stisknutí tlačítka pro uvolnění pojezdu
