Kompaktní jističe 3VA

| Kategorie: Katalog  | Tento dokument chci!

... pro jištění vedení, generátorů a motorů do 1.600A

Vydal: OEZ s.r.o.

Strana 428 z 500







Poznámky redaktora

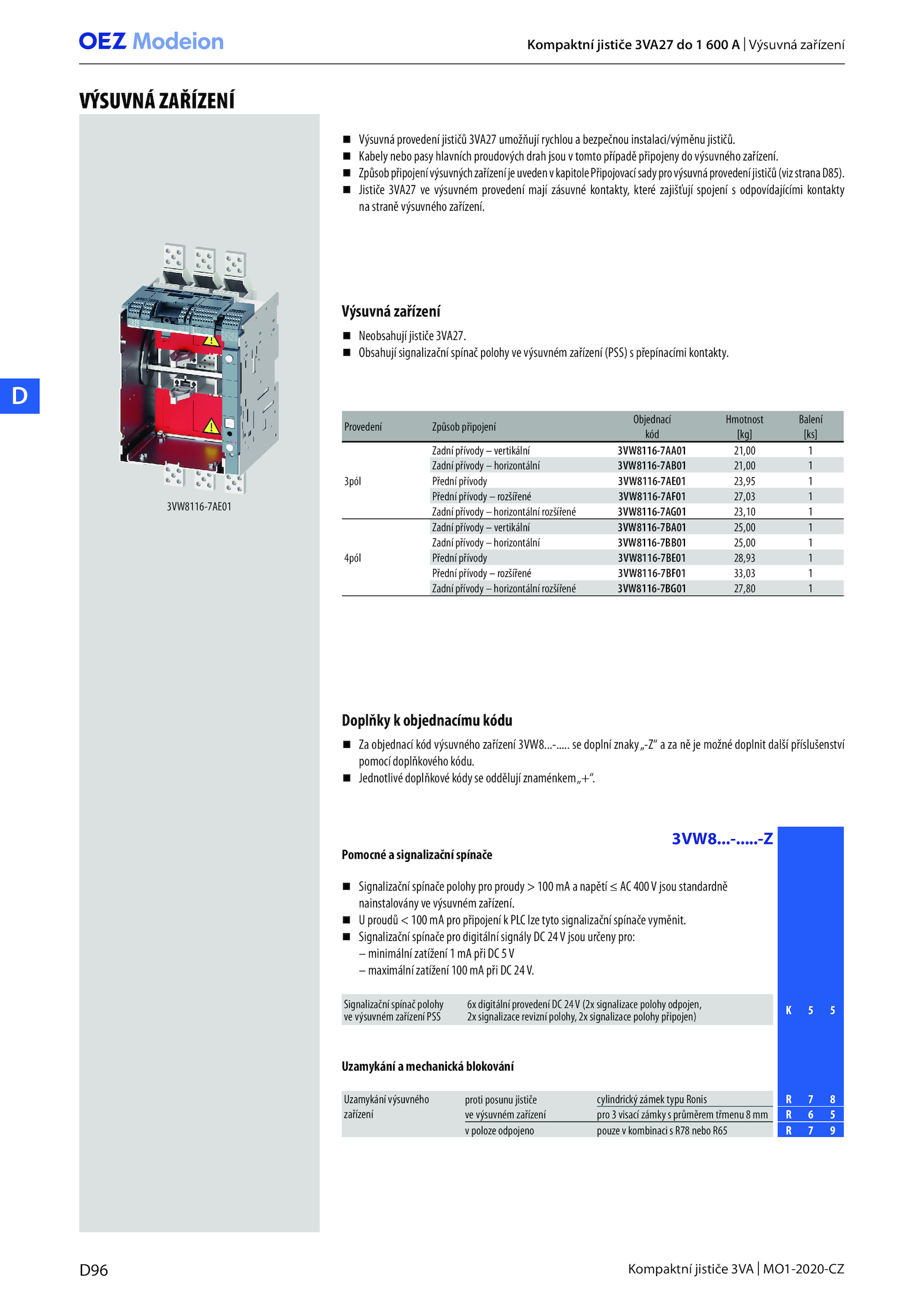

D96 Kompaktní jističe 3VA MO1-2020-CZ D Provedení Způsob připojení Objednací kód Hmotnost Balení [kg] [ks] 3pól Zadní přívody vertikální 3VW8116-7AA01 21,00 1 Zadní přívody horizontální 3VW8116-7AB01 21,00 1 Přední přívody 3VW8116-7AE01 23,95 1 Přední přívody rozšířené 3VW8116-7AF01 27,03 1 Zadní přívody horizontální rozšířené 3VW8116-7AG01 23,10 1 4pól Zadní přívody vertikální 3VW8116-7BA01 25,00 1 Zadní přívody horizontální 3VW8116-7BB01 25,00 1 Přední přívody 3VW8116-7BE01 28,93 1 Přední přívody rozšířené 3VW8116-7BF01 33,03 1 Zadní přívody horizontální rozšířené 3VW8116-7BG01 27,80 1 3VW8116-7AE01  Výsuvná provedení jističů 3VA27 umožňují rychlou bezpečnou instalaci/výměnu jističů..  Neobsahují jističe 3VA27.-Z Pomocné signalizační spínače  Signalizační spínače polohy pro proudy 100 napětí 400V jsou standardně nainstalovány výsuvném zařízení. Signalizační spínač polohy ve výsuvném zařízení PSS 6x digitální provedení 24V (2x signalizace polohy odpojen, 2x signalizace revizní polohy, signalizace polohy připojen) K 5 Uzamykání mechanická blokování Uzamykání výsuvného zařízení proti posunu jističe ve výsuvném zařízení cylindrický zámek typu Ronis 8 pro visací zámky průměrem třmenu 5 v poloze odpojeno pouze kombinaci R78 nebo R65 9 Kompaktní jističe 3VA27 600 Výsuvná zařízení ..  Obsahují signalizační spínač polohy výsuvném zařízení (PSS) přepínacími kontakty.  ZpůsobpřipojenívýsuvnýchzařízeníjeuvedenvkapitolePřipojovacísadyprovýsuvnáprovedeníjističů(vizstranaD85).  Jednotlivé doplňkové kódy oddělují znaménkem„+“. doplní znaky„-Z“ možné doplnit další příslušenství pomocí doplňkového kódu.  Za objednací kód výsuvného zařízení 3VW8..-.  U proudů 100 pro připojení PLC lze tyto signalizační spínače vyměnit...-.. Výsuvná zařízení Doplňky objednacímu kódu VÝSUVNÁ ZAŘÍZENÍ 3VW8.......  Jističe 3VA27 výsuvném provedení mají zásuvné kontakty, které zajišťují spojení odpovídajícími kontakty na straně výsuvného zařízení.  Kabely nebo pasy hlavních proudových drah jsou tomto případě připojeny výsuvného zařízení.  Signalizační spínače pro digitální signály 24V jsou určeny pro: – minimální zatížení při 5V – maximální zatížení 100 při 24V
