Chráničový modul může také pracovat jako čistě monitorovací jednotka bez vybavovací funkce, tj.Kompaktní jističe 3VA MO1-2020-CZ
C
C143

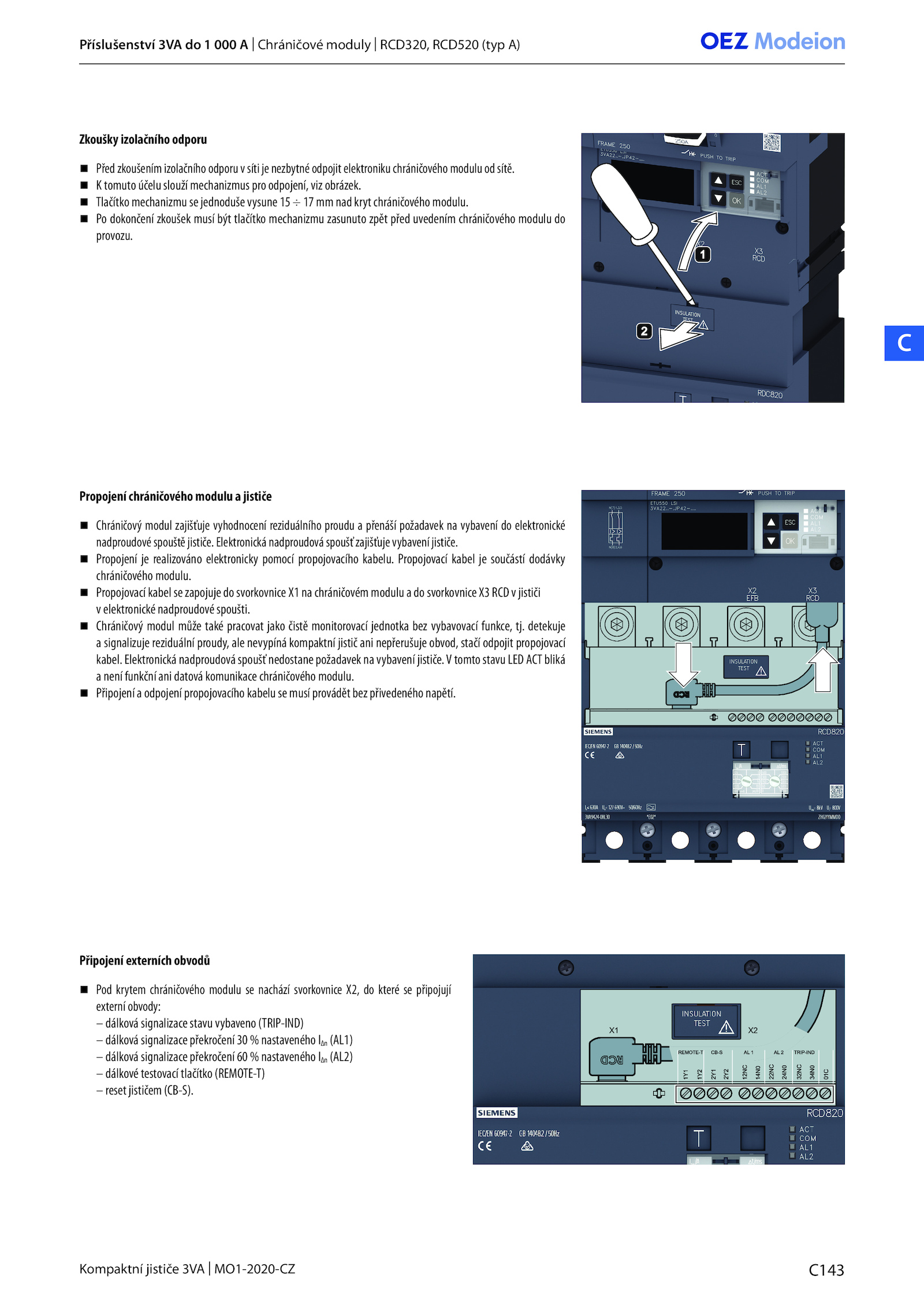

Zkoušky izolačního odporu
Propojení chráničového modulu jističe
Připojení externích obvodů
Před zkoušením izolačního odporu síti nezbytné odpojit elektroniku chráničového modulu sítě.
Tlačítko mechanizmu jednoduše vysune nad kryt chráničového modulu.
Propojení realizováno elektronicky pomocí propojovacího kabelu.
1
2
X2
X1
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.
Pod krytem chráničového modulu nachází svorkovnice X2, které připojují
externí obvody:
– dálková signalizace stavu vybaveno (TRIP-IND)
– dálková signalizace překročení nastaveného IΔn (AL1)
– dálková signalizace překročení nastaveného IΔn (AL2)
– dálkové testovací tlačítko (REMOTE-T)
– reset jističem (CB-S). Propojovací kabel součástí dodávky
chráničového modulu.
Po dokončení zkoušek musí být tlačítko mechanizmu zasunuto zpět před uvedením chráničového modulu do
provozu.
Připojení odpojení propojovacího kabelu musí provádět bez přivedeného napětí.
Chráničový modul zajišťuje vyhodnocení reziduálního proudu přenáší požadavek vybavení elektronické
nadproudové spouště jističe. Elektronická nadproudová spoušť zajišťuje vybavení jističe. Elektronická nadproudová spoušť nedostane požadavek vybavení jističe.
Propojovací kabel zapojuje svorkovnice chráničovém modulu svorkovnice RCD jističi
v elektronické nadproudové spoušti.
K tomuto účelu slouží mechanizmus pro odpojení, viz obrázek.V tomto stavu LED ACT bliká
a není funkční ani datová komunikace chráničového modulu. detekuje
a signalizuje reziduální proudy, ale nevypíná kompaktní jistič ani nepřerušuje obvod, stačí odpojit propojovací
kabel
