LED COM signalizuje připojení datové komunikaci.
Reset chráničového modulu probíhá pomocí páky jističe při zapnutí jističe (poloha ON).
Úspěšný test signalizován vybavením jističe (polohaTRIP), ukazatelem vybaveno případně dálkovou signalizací.
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.
Test proběhne, pokud testovací tlačítkoT zmáčkne dobu minimálně dvou sekund napětí obvodu min.
LED Stav Popis
ACT nesvítí chráničový modul nepracuje (není napájen)
ACT bliká
chyba chráničového modulu
chráničový modul pracuje jen jako monitorovací jednotka (není propojovací kabel mezi chráničovým modulem elektronickou nadproudovou spouští)
chráničový modul připojen datové komunikaci, ale není napájen
narušený propojovací kabel mezi chráničovým modulem elektronickou nadproudovou spouští
ACT svítí chráničový modul aktivní
COM nesvítí
komunikační funkce chráničového modulu nefunguje
možné příčiny:
– jistič 3VA2 elektronickou nadproudovou spoušť řady ETU3xx
– jistič 3VA2 elektronickou nadproudovou spoušť řady ETU5xx nebo ETU8xx, ale není osazen komunikační modul COM060
– chráničový modul není propojen elektronickou nadproudovou spouští
COM bliká
chyba komunikačním systému chráničového modulu
možná příčina narušený propojovací kabel mezi chráničovým modulem elektronickou nadproudovou spouští
COM svítí
komunikační systém chráničového modulu aktivní
komunikace zůstane aktivní při vypnutém jističi, pokud elektronická nadproudová spoušť připojena externí zdroj napětí pomocí komunikačního
modulu COM060
ACT svítí
reziduální proud vyšší než nastaveného jmenovitého reziduálního proudu IΔn
AL1 svítí
AL2 nesvítí
ACT svítí
reziduální proud vyšší než nastaveného jmenovitého reziduálního proudu IΔn
AL1 svítí
AL2 svítí
ACT bliká
chyba chráničového modulu
možná příčina nastavení otočného přepínače IΔn nebo nedefinovanou polohu mezi dvěma hodnotami
AL1 bliká
AL2 bliká
Testování reset
K ověření funkce chráničového modulu slouží tlačítko označenéT. 108V
(85V při jednofázovém zapojení).Kompaktní jističe 3VA MO1-2020-CZ
C
C142

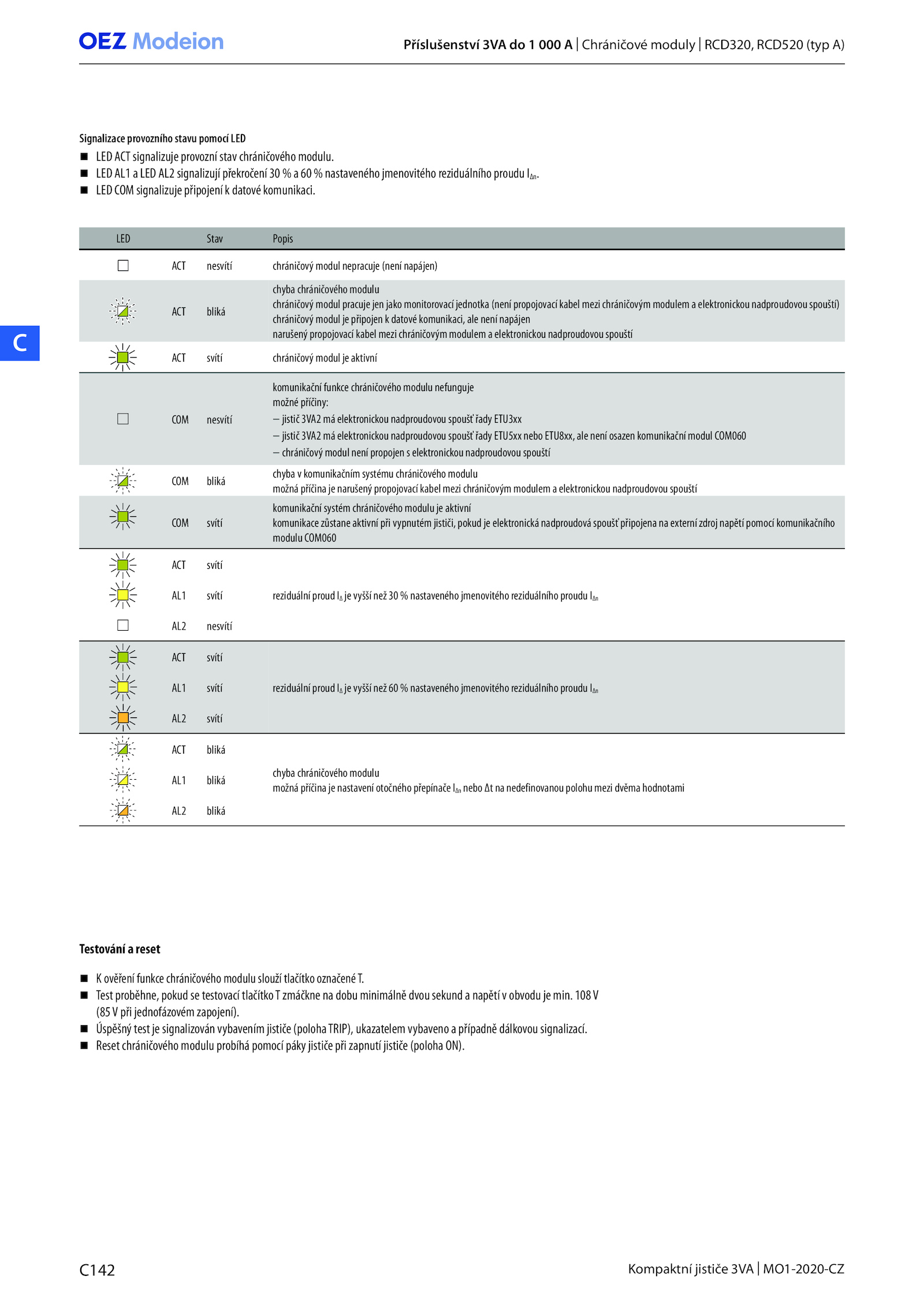

Signalizace provozního stavu pomocí LED
LED ACT signalizuje provozní stav chráničového modulu.
LED AL1 LED AL2 signalizují překročení nastaveného jmenovitého reziduálního proudu IΔn
