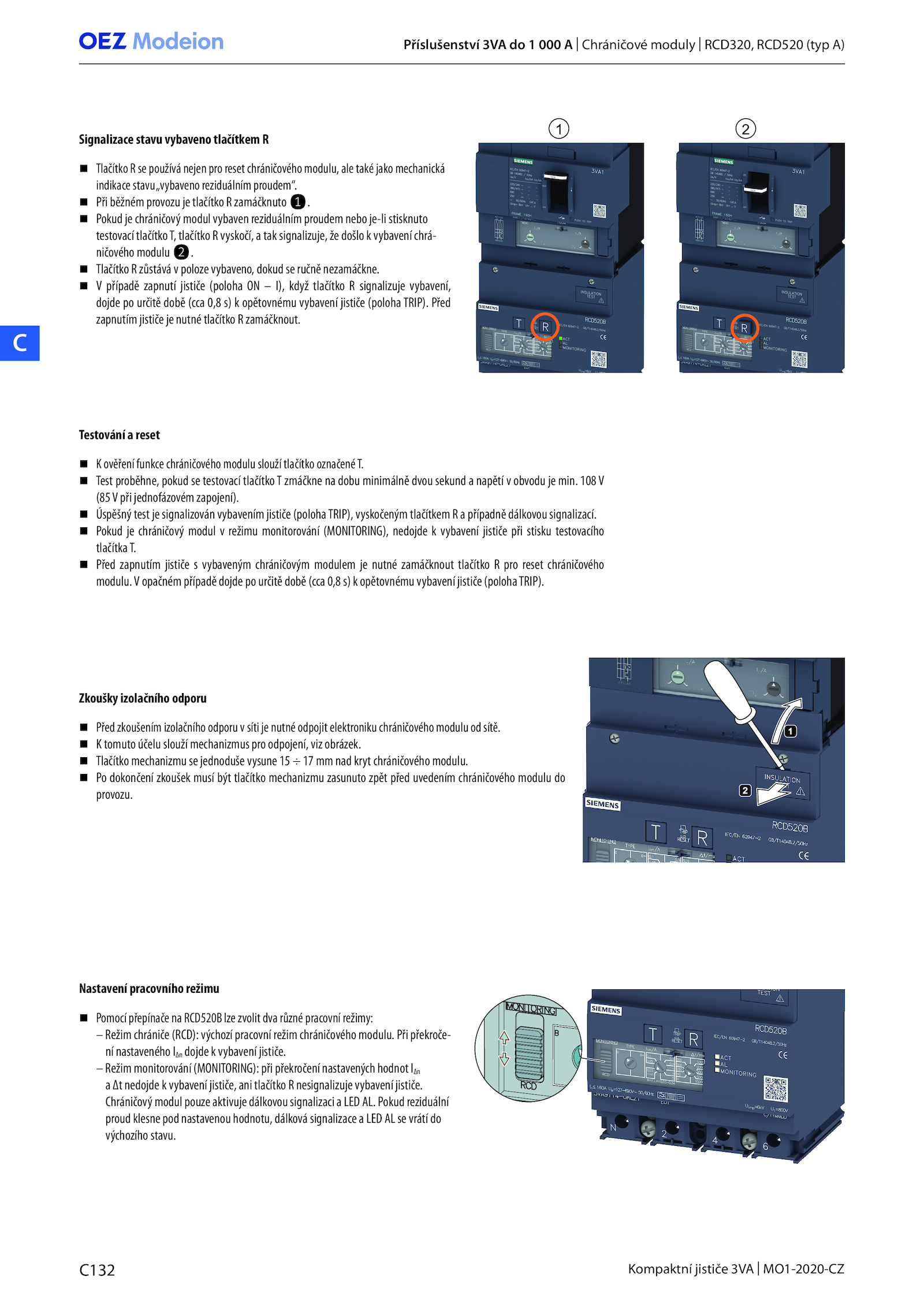

 K tomuto účelu slouží mechanizmus pro odpojení, viz obrázek.  Test proběhne, pokud testovací tlačítkoT zmáčkne dobu minimálně dvou sekund napětí obvodu min. Pokud reziduální proud klesne pod nastavenou hodnotu, dálková signalizace LED vrátí do výchozího stavu.  Před zkoušením izolačního odporu síti nutné odpojit elektroniku chráničového modulu sítě.  Po dokončení zkoušek musí být tlačítko mechanizmu zasunuto zpět před uvedením chráničového modulu do provozu.  Pomocí přepínače RCD520B lze zvolit dva různé pracovní režimy: – Režim chrániče (RCD): výchozí pracovní režim chráničového modulu.V opačném případě dojde určitě době (cca 0,8 opětovnému vybavení jističe (polohaTRIP).  Tlačítko mechanizmu jednoduše vysune nad kryt chráničového modulu. Před zapnutím jističe nutné tlačítko zamáčknout.Kompaktní jističe 3VA MO1-2020-CZ C C132 Signalizace stavu vybaveno tlačítkem R Testování reset Zkoušky izolačního odporu Nastavení pracovního režimu  Tlačítko používá nejen pro reset chráničového modulu, ale také jako mechanická indikace stavu„vybaveno reziduálním proudem“.  V případě zapnutí jističe (poloha I), když tlačítko signalizuje vybavení, dojde určitě době (cca 0,8 opětovnému vybavení jističe (poloha TRIP). Chráničový modul pouze aktivuje dálkovou signalizaci LED AL.  Tlačítko zůstává poloze vybaveno, dokud ručně nezamáčkne.  Při běžném provozu tlačítko zamáčknuto ❶. – Režim monitorování (MONITORING): při překročení nastavených hodnot IΔn a nedojde vybavení jističe, ani tlačítko nesignalizuje vybavení jističe.  Pokud chráničový modul vybaven reziduálním proudem nebo je-li stisknuto testovací tlačítkoT, tlačítko vyskočí, tak signalizuje, došlo vybavení chrá- ničového modulu ❷.  K ověření funkce chráničového modulu slouží tlačítko označenéT. 1 2 1 2 Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A) .  Před zapnutím jističe vybaveným chráničovým modulem nutné zamáčknout tlačítko pro reset chráničového modulu.  Pokud chráničový modul režimu monitorování (MONITORING), nedojde vybavení jističe při stisku testovacího tlačítkaT. 108V (85V při jednofázovém zapojení).  Úspěšný test signalizován vybavením jističe (polohaTRIP), vyskočeným tlačítkem případně dálkovou signalizací. Při překroče- ní nastaveného IΔn dojde vybavení jističe
