LED Stav Popis
ACT nesvítí chráničový modul nepracuje (není napájen)
ACT svítí chráničový modul aktivní
AL nesvítí
reziduální proud menší než nastaveného jmenovitého reziduálního proudu IΔn
AL svítí
ACT svítí
chráničový modul pracuje režimu chrániče
MONITORING nesvítí
ACT bliká
chráničový modul pracuje režimu monitorování (při překročení nastavených hodnot pouze signalizuje, nezajišťuje vybavení jističe)
MONITORING svítí
ACT bliká chyba chráničového modulu
ACT bliká
chyba chráničového modulu
možná příčina nastavení otočného přepínače IΔn nebo nedefinovanou polohu mezi dvěma hodnotami
AL bliká
MONITORING bliká
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
. jmenovitý proud In, jmenovité pracovní napětí Ue
a kmitočet
❾ Průhledný ochranný kryt nad otočnými přepínači
s možností plombování
❿ Přepínač režimu RCD/monitorovací jednotka
⓫ Otočný přepínač pro nastavení typu chrániče (typ B
nebo typ B+)
⓬ Otočný přepínač pro nastavení reziduálního proudu IΔn
⓭ Otočný přepínač pro nastavení doby nepůsobení Δt
⓮ Testovací tlačítko
⓯ Tlačítko pro reset zobrazení stavu vybaveno
⓰ Svorkovnice pro dálkovou signalizaci
12 NC
X1
TRIP-IND
AL
14 NO
22 NC
24 NO
11 C
1
4
5
6
7
8
11
9
12
13
15
14
16
10
3
2

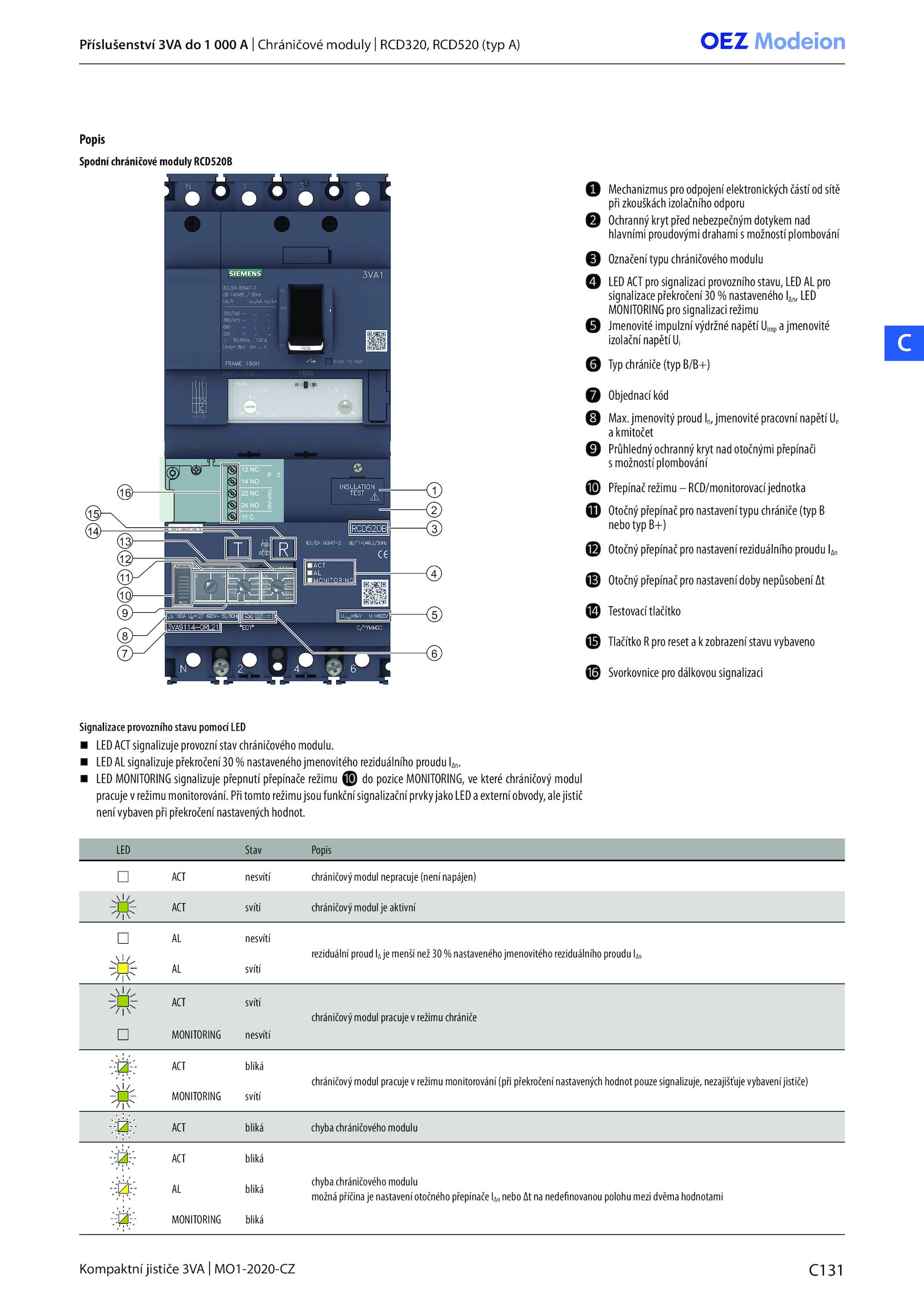

Signalizace provozního stavu pomocí LED
LED ACT signalizuje provozní stav chráničového modulu.Kompaktní jističe 3VA MO1-2020-CZ
C
C131
Popis
Spodní chráničové moduly RCD520B
❶ Mechanizmus pro odpojení elektronických částí sítě
při zkouškách izolačního odporu
❷ Ochranný kryt před nebezpečným dotykem nad
hlavními proudovými drahami možností plombování
❸ Označení typu chráničového modulu
❹ LED ACT pro signalizaci provozního stavu, LED pro
signalizace překročení nastaveného IΔn, LED
MONITORING pro signalizaci režimu
❺ Jmenovité impulzní výdržné napětí Uimp jmenovité
izolační napětí Ui
❻ Typ chrániče (typ B/B+)
❼ Objednací kód
❽ Max.
LED MONITORING signalizuje přepnutí přepínače režimu pozice MONITORING, které chráničový modul
pracujevrežimumonitorování.
LED signalizuje překročení nastaveného jmenovitého reziduálního proudu IΔn.PřitomtorežimujsoufunkčnísignalizačníprvkyjakoLEDaexterníobvody,alejistič
není vybaven při překročení nastavených hodnot
