Kompaktní jističe 3VA

| Kategorie: Katalog  | Tento dokument chci!

... pro jištění vedení, generátorů a motorů do 1.600A

Vydal: OEZ s.r.o.

Strana 262 z 500







Poznámky redaktora

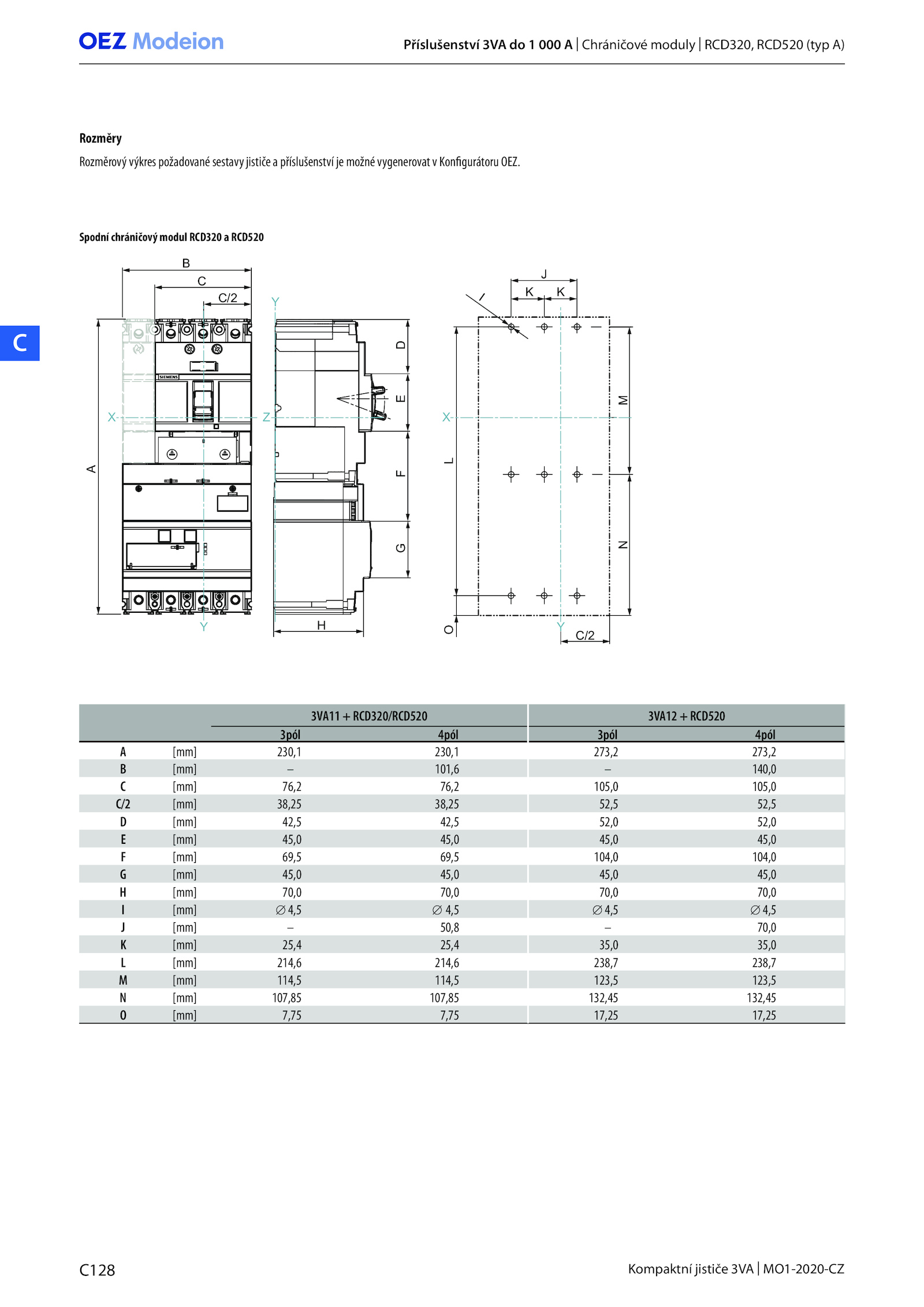

K K H D G F E I M N J L O A B C C/2 X X Y Y Y C/2 3VA11 RCD320/RCD520 3VA12 RCD520 3pól 4pól 3pól 4pól A [mm] 230,1 230,1 273,2 273,2 B [mm] 101,6 140,0 C [mm] 76,2 76,2 105,0 105,0 C/2 [mm] 38,25 38,25 52,5 52,5 D [mm] 42,5 42,5 52,0 52,0 E [mm] 45,0 45,0 45,0 45,0 F [mm] 69,5 69,5 104,0 104,0 G [mm] 45,0 45,0 45,0 45,0 H [mm] 70,0 70,0 70,0 70,0 I [mm] 4,5 4,5 4,5 4,5 J [mm] 50,8 70,0 K [mm] 25,4 25,4 35,0 35,0 L [mm] 214,6 214,6 238,7 238,7 M [mm] 114,5 114,5 123,5 123,5 N [mm] 107,85 107,85 132,45 132,45 O [mm] 7,75 7,75 17,25 17,25 Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A) .Kompaktní jističe 3VA MO1-2020-CZ C C128 Spodní chráničový modul RCD320 RCD520 Rozměry Rozměrový výkres požadované sestavy jističe příslušenství možné vygenerovat Konfigurátoru OEZ
