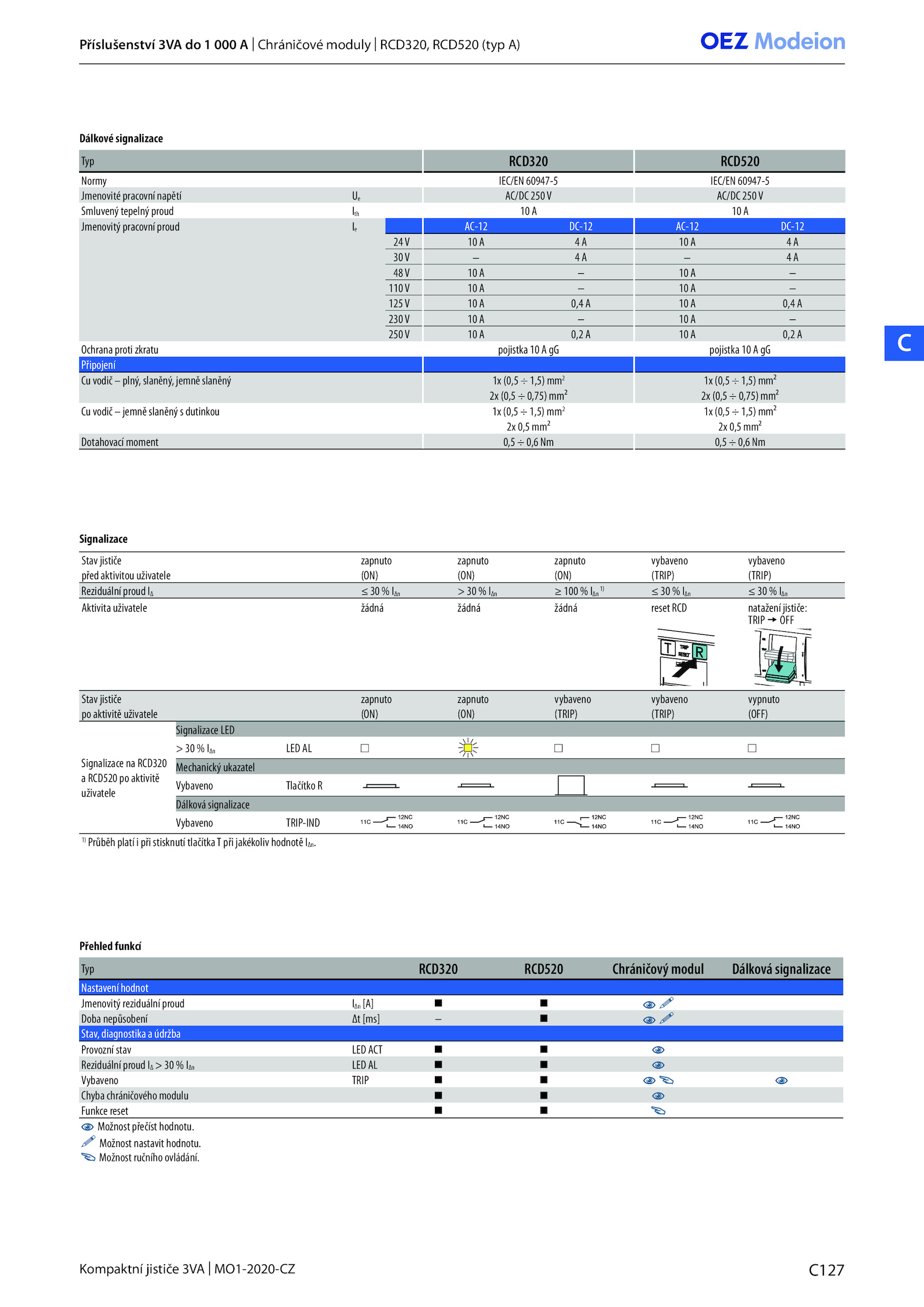

Kompaktní jističe 3VA MO1-2020-CZ
C
C127
Dálkové signalizace
Přehled funkcí
Signalizace
Typ RCD320 RCD520
Normy IEC/EN 60947-5 IEC/EN 60947-5
Jmenovité pracovní napětí AC/DC 250V AC/DC 250V
Smluvený tepelný proud Ith A
Jmenovitý pracovní proud AC-12 DC-12 AC-12 DC-12
24V A
30V A
48V –
110V –
125V 0,4 0,4 A
230V –
250V 0,2 0,2 A
Ochrana proti zkratu pojistka pojistka gG
Připojení
Cu vodič plný, slaněný, jemně slaněný (0,5 1,5) mm2
1x (0,5 1,5) mm2
2x (0,5 0,75) mm2 (0,5 0,75) mm2
Cu vodič jemně slaněný dutinkou (0,5 1,5) mm2
1x (0,5 1,5) mm2
2x 0,5 mm2 0,5 mm2
Dotahovací moment 0,5 0,6 0,5 0,6 Nm
Typ RCD320 RCD520 Chráničový modul Dálková signalizace
Nastavení hodnot
Jmenovitý reziduální proud IΔn [A]
Doba nepůsobení [ms]
Stav, diagnostika údržba
Provozní stav LED ACT
Reziduální proud IΔn LED
Vybaveno TRIP
Chyba chráničového modulu
Funkce reset
Možnost přečíst hodnotu.
Příslušenství 3VA 000 Chráničové moduly RCD320, RCD520 (typ A)
.
Možnost nastavit hodnotu.
Možnost ručního ovládání.
Stav jističe zapnuto zapnuto zapnuto vybaveno vybaveno
před aktivitou uživatele (ON) (ON) (ON) (TRIP) (TRIP)
Reziduální proud IΔn IΔn 100 IΔn
1)
≤ IΔn IΔn
Aktivita uživatele žádná žádná žádná reset RCD natažení jističe:
TRIP OFF
Stav jističe zapnuto zapnuto vybaveno vybaveno vypnuto
po aktivitě uživatele (ON) (ON) (TRIP) (TRIP) (OFF)
Signalizace RCD320
a RCD520 aktivitě
uživatele
Signalizace LED
> IΔn LED AL
Mechanický ukazatel
Vybaveno Tlačítko R
Dálková signalizace
Vybaveno TRIP-IND
1)
Průběh platí při stisknutí tlačítkaT při jakékoliv hodnotě IΔn
